16. Störungsübersicht
Warnung
Vor dem Zerlegen der Pumpe die Anlage entleeren oder die Absperrventile auf der Saug- und Druckseite der Pumpe
schließen. Das Fördermedium kann unter hohem Druck stehen und heiß sein.

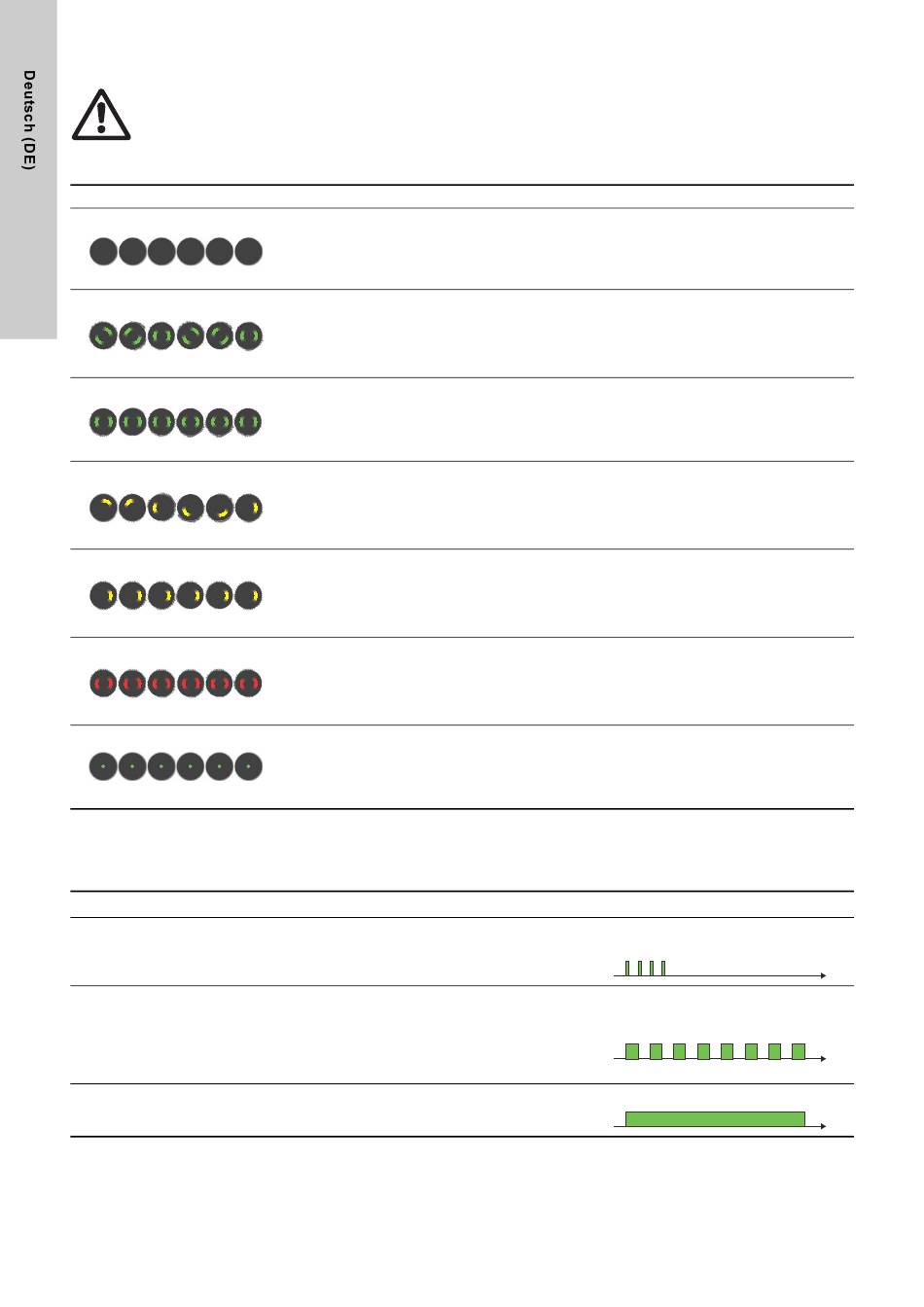

16.1 Betriebsmeldungen des Grundfos Zustandsindikators
Grundfos Eye

16.2 Kommunikationsanzeigen bei einer Fernregelung

Die Meldeleuchte in der Mitte des Grundfos Zustandindikators zeigt den Kommunikationsstatus mit dem Grundfos GO an.
In der nachfolgenden Tabelle ist die Bedeutung der Anzeigen der mittleren Meldeleuchte beschrieben.
Ereignis

Beschreibung

Die betreffende Pumpe ist im Grundfos GO Display hervorgehoben. Um
den Bediener über die Einbauposition der hervorgehobenen Pumpe zu
Blinken
informieren, blinkt die Meldeleuchte vier bis fünf Mal, um zu signalisieren,
wo die Pumpe eingebaut ist.
Die betreffende Pumpe ist im Menü des Grundfos GO ausgewählt/aufge-
rufen. Die Pumpe signalisiert Ansprechbereitschaft, damit der Bediener
die Pumpe auswählt/der Pumpe erlaubt, Daten mit dem
Ansprechen
Grundfos GO auszutauschen. Die Meldeleuchte blinkt kontinuierlich, bis
ein Pop-up-Fenster den Bediener auffordert, [OK] zu drücken, um den
Datenaustausch mit der Grundfos GO zuzulassen.
Die Meldeleuchte zeigt an, dass die Pumpe mit dem Grundfos GO ver-
Verbunden bunden ist. Die Meldeleuchte leuchtet, solange die Pumpe im Grundfos
GO ausgewählt ist.
42
Anzeige
Keine Meldeleuchte leuchtet.
Zwei gegenüberliegende grüne Meldeleuchten
drehen sich in Drehrichtung der Pumpe.
Zwei gegenüberliegende grüne Meldeleuchten
leuchten.
Eine gelbe Meldeleuchte dreht sich in Drehrich-
tung der Pumpe.
Eine gelbe Meldeleuchte leuchtet.
Zwei einander gegenüberliegende rote
Meldeleuchten blinken gleichzeitig.
Eine grüne Meldeleuchte in der Mitte leuchtet
(zusätzlich zu einer anderen Anzeige).
Mögliche Ursache
Die Stromversorgung ist abgeschaltet.
Die Pumpe läuft nicht.
Die Stromversorgung ist eingeschaltet.
Die Pumpe läuft.
Die Stromversorgung ist eingeschaltet.
Die Pumpe läuft nicht.
Es liegt eine Warnung an.
Die Pumpe läuft.
Es liegt eine Warnung an.
Die Pumpe ist abgeschaltet.
Es liegt ein Alarm an.
Die Pumpe ist abgeschaltet.
Fernregelung.
Die Pumpe kommuniziert gerade mit dem
Grundfos GO.
Anzeige der mittleren Meldeleuchte
Vier- oder fünfmaliges schnelles Blinken
als Ortungssignal.
Kontinuierliches Blinken mit 50 %igem
Betriebszyklus.
Die Meldeleuchte leuchtet permanent.
