BFS-Baugruppe einbauen

Auf dieser Baugruppe befinden sich Bereiche mit einem Safety Extra Low Voltage-Kreis (SELV-Kreis).
Um die Sicherheit der Kreise sicherzustellen, muss vor dem Einbau eine optische Prüfung
vorgenommen werden.
Vorgehen:

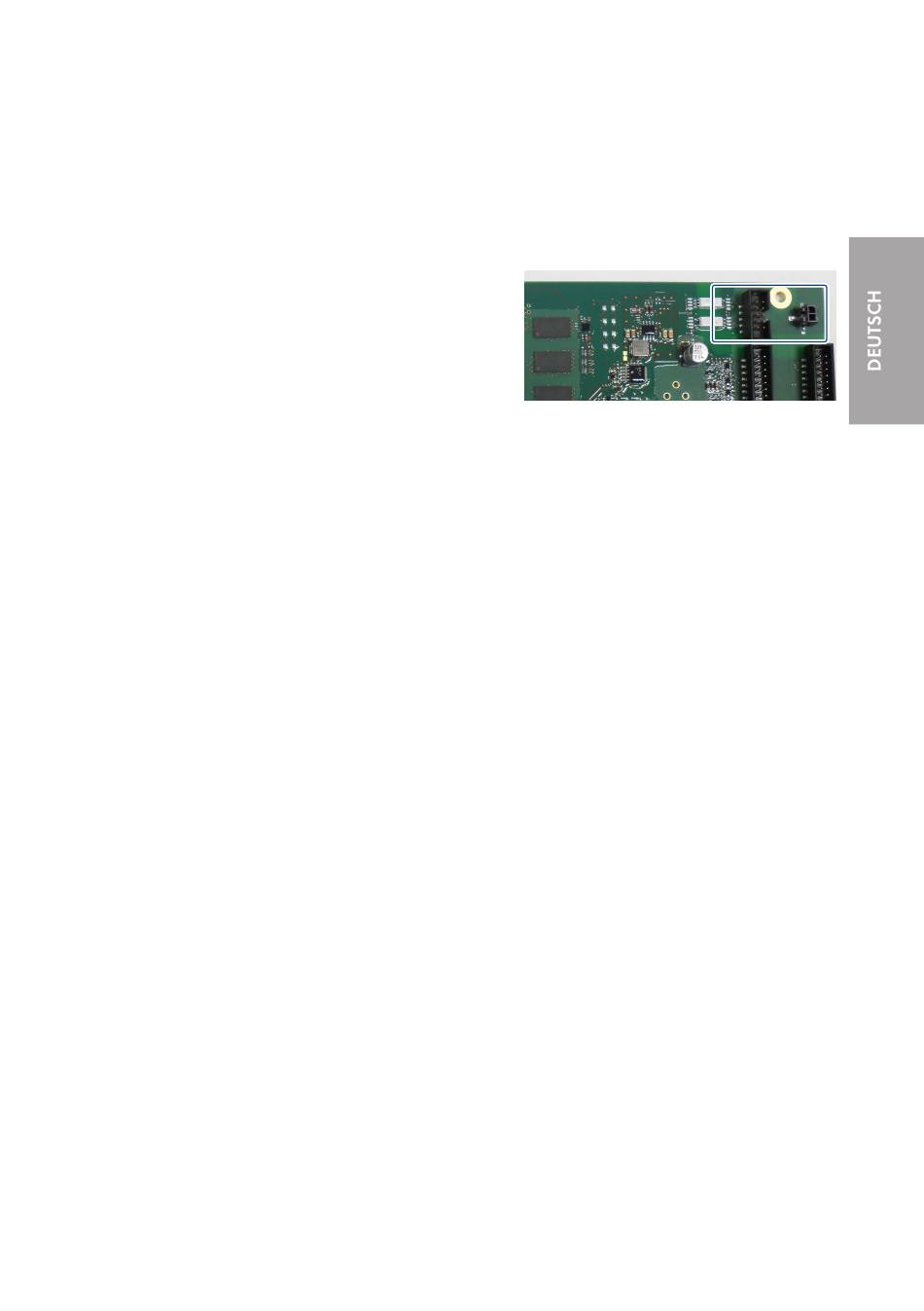

1. Vor dem Einbau der Baugruppe den markierten
Bereich und den Bereich um die beiden Übertrager
auf sichtbare Verschmutzungen prüfen. Wenn sich
Staub oder andere Ablagerungen auf der
Baugruppe befinden, darf die Baugruppe nicht
verwendet werden. Kontaktieren Sie den Service
(siehe Kapitel 9, Seite 43).
2. Die BFS-Baugruppe in den Wechselrichter einsetzen und mit 4 Schrauben aus dem
Lieferumfang festschrauben (TX20, Drehmoment: 3,5 Nm ± 0,5 Nm (30,98 in-lb ± 4,43 in-
lb)).
3. Alle Stecker in die entsprechenden Buchsen der BFS-Baugruppe stecken.
4. Das Flachbandkabel X1 durch die entsprechende Öffnung in der Montageplatte der COM-
Baugruppe schieben. Damit wird verhindert, dass das Kabel bei der Montage gequetscht
wird.
5. Die Montageplatte der COM-Baugruppe in den Wechselrichter einsetzen. Dabei die Löcher in
der Montageplatte auf die Distanzhalter stecken und sicherstellen, dass die Kabel nicht unter
der Montageplatte eingeklemmt sind.
6. Die 4 Befestigungsschrauben der Montageplatte festschrauben (TX20, Drehmoment: 3,5 Nm
± 0,5 Nm (30,98 in-lb ± 4,43 in-lb)).
7. Alle Stecker in die entsprechenden Buchsen der Montageplatte der COM-Baugruppe stecken.
8. Den Ferrit um das Flachbandkabel X1 legen. Dabei sicherstellen, dass das Kabel nicht
eingeklemmt und beschädigt wird.
