5 Elektrischer Anschluss
5.3 Modul in den Wechselrichter einbauen
1. Sicherstellen, dass die Firmware‑Version des Wechselrichters mindestens 2.02 beträgt.
2. Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe
Installationsanleitung des Wechselrichters).

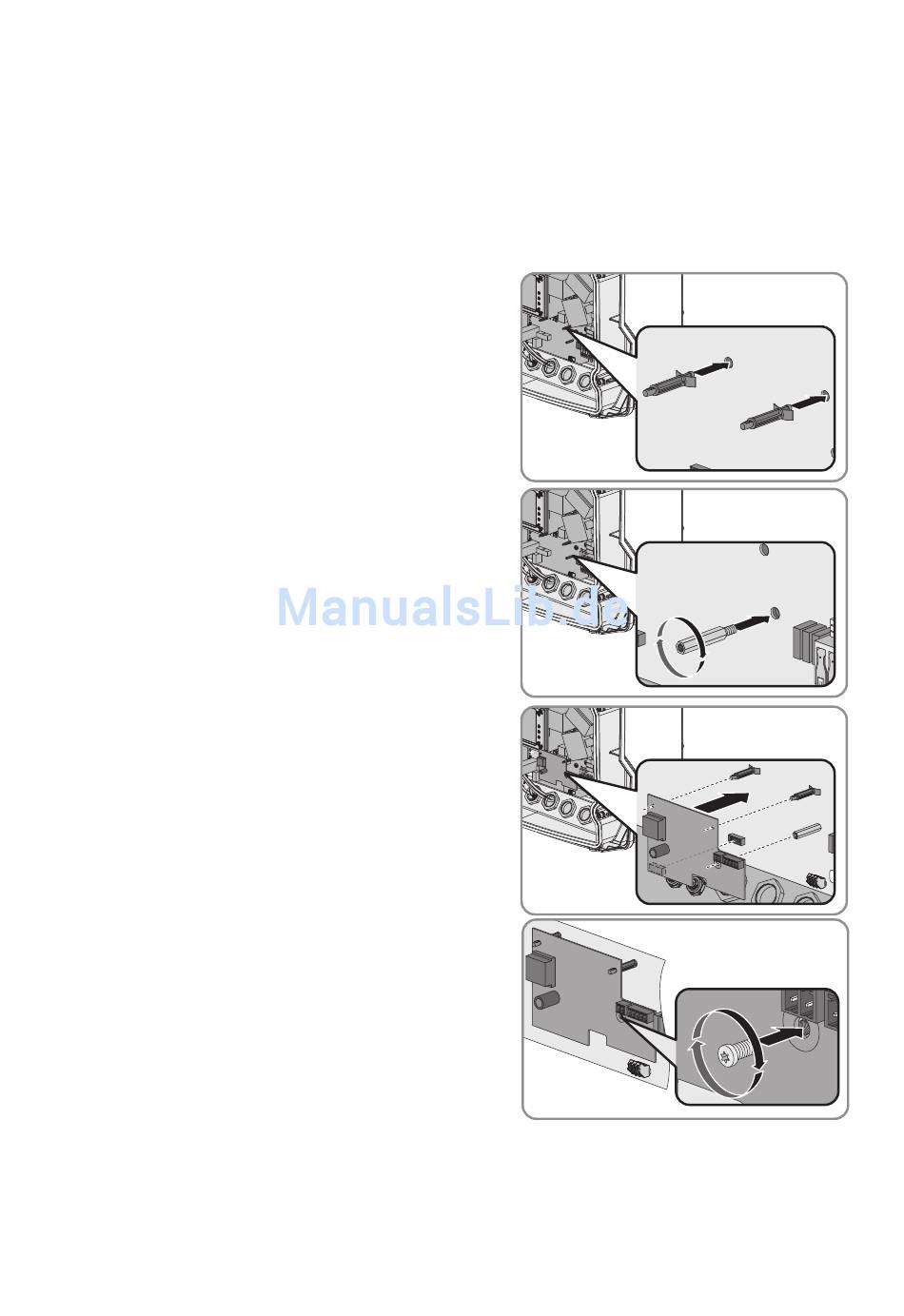

3. Alle Abstandshalter im Wechselrichter befestigen:
• Die Kunststoff-Abstandshalter in die dafür
vorgesehenen Löcher stecken.
• Den Metall-Abstandshalter in die dafür
vorgesehene Verschraubung drehen
(Drehmoment: 3,5 Nm).
4. Das Modul in den Wechselrichter einsetzen. Dazu
den Stecker auf der Unterseite des Moduls in die
Buchse stecken und die Abstandshalter durch die
Löcher im Modul führen.
5. Das Modul mit der Schraube M4x10 und einem
Torx-Schraubendreher (T 20) festschrauben
(Drehmoment: 1,5 Nm).
