Návod k montáži a používání pouze pro kvalifikované pracovníky

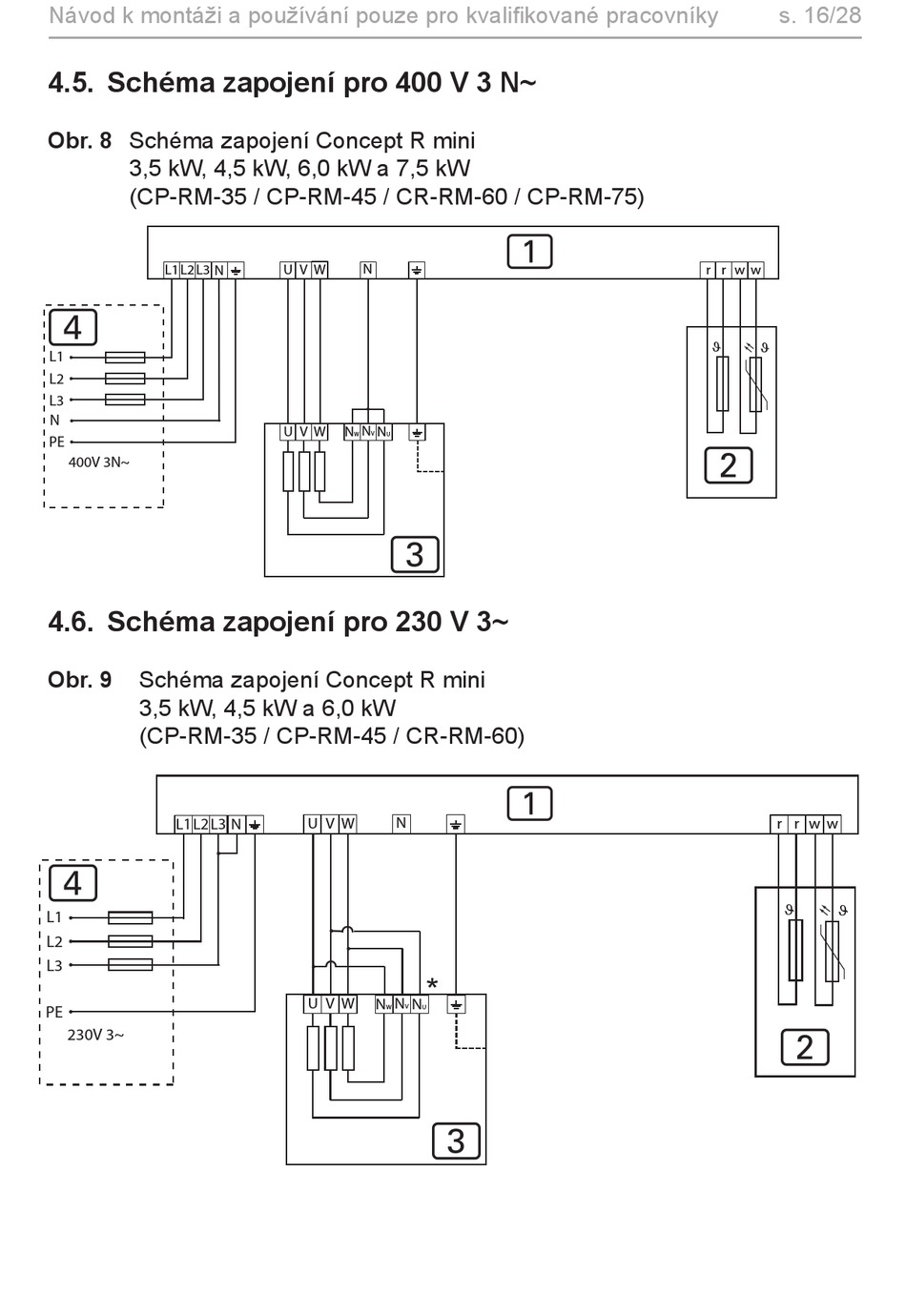

4.5. Schéma zapojení pro 400 V 3 N~
Obr. 8 Schéma zapojení Concept R mini
3,5 kW, 4,5 kW, 6,0 kW a 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
L1 L2 L3 N
4
L1
L2
L3
N
PE
400V 3N~
4.6. Schéma zapojení pro 230 V 3~
Obr. 9
Schéma zapojení Concept R mini
3,5 kW, 4,5 kW a 6,0 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60)
L1 L2 L3
4
L1
L2
L3
PE
230V 3~
U V W N
N
U V W N N
W V U
3
U V W N
N
U V W N
N
W
1
1
*
N
V
U
3
s. 16/28
r r w w
ϑ
ϑ
2
r r w w
ϑ ϑ
2
