Montageanweisung – nur für Fachpersonal

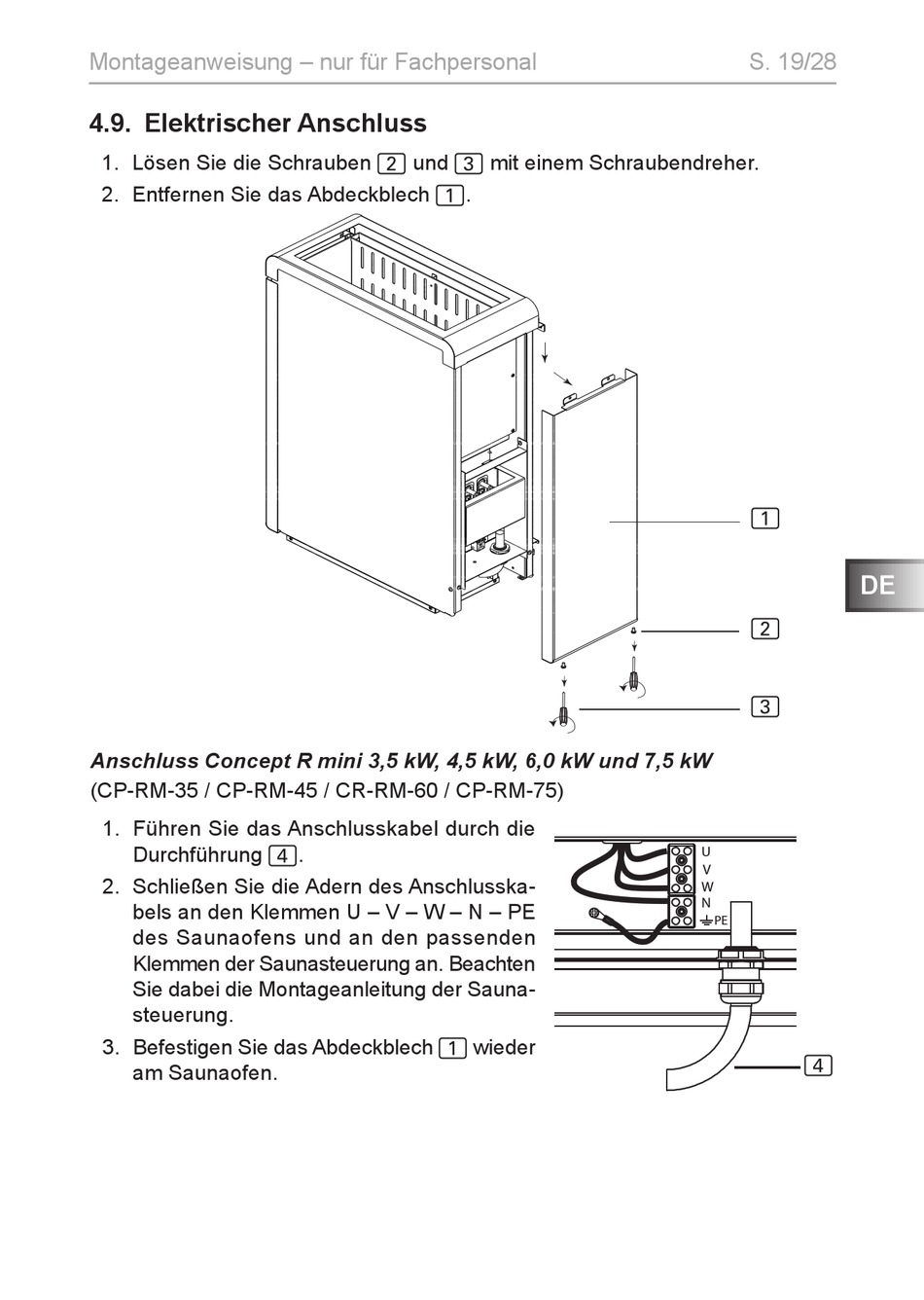

4.9. Elektrischer Anschluss

1. Lösen Sie die Schrauben 2 und 3 mit einem Schraubendreher.
2. Entfernen Sie das Abdeckblech 1.
Anschluss Concept R mini 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
1. Führen Sie das Anschlusskabel durch die
Durchführung 4.
2. Schließen Sie die Adern des Anschlusska-
bels an den Klemmen U – V – W – N – PE
des Saunaofens und an den passenden
Klemmen der Saunasteuerung an. Beachten
Sie dabei die Montageanleitung der Sauna-
steuerung.
3. Befestigen Sie das Abdeckblech 1 wieder
am Saunaofen.
S. 19/28
1
DE
2
3
U
V
W
N
PE
4
