Navodila za montažo - strokovno osebje
4.7. Priključitveni načrt za 230V 1N~

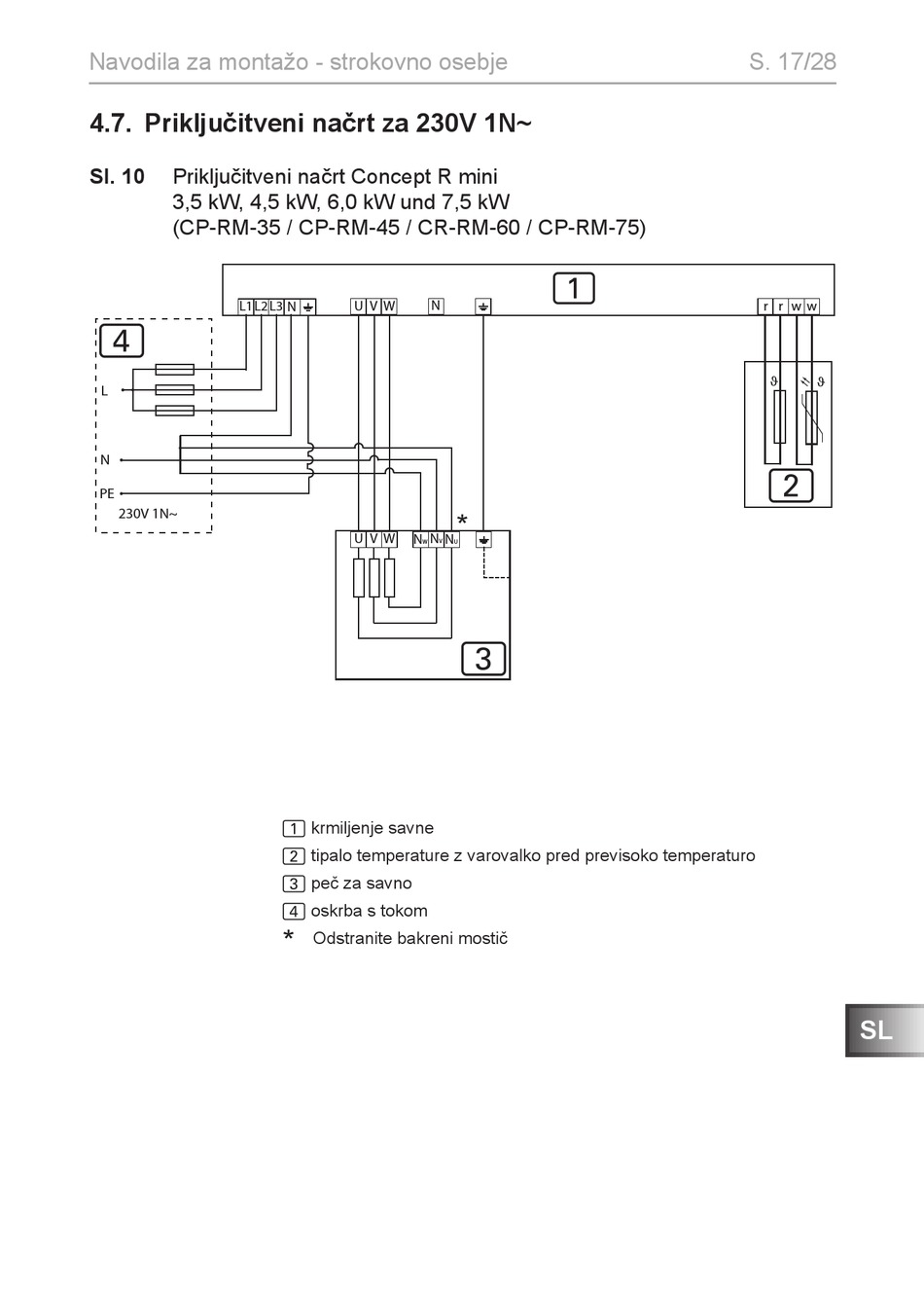

Sl. 10 Priključitveni načrt Concept R mini
3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
L1 L2
4
L
N
PE
230V 1N~
U V W N
L3 N
N
U V W N
V
W
1 krmiljenje savne
2 tipalo temperature z varovalko pred previsoko temperaturo
3 peč za savno
4 oskrba s tokom
*
Odstranite bakreni mostič
1
*
N
U
3
