Montageanweisung – nur für Fachpersonal

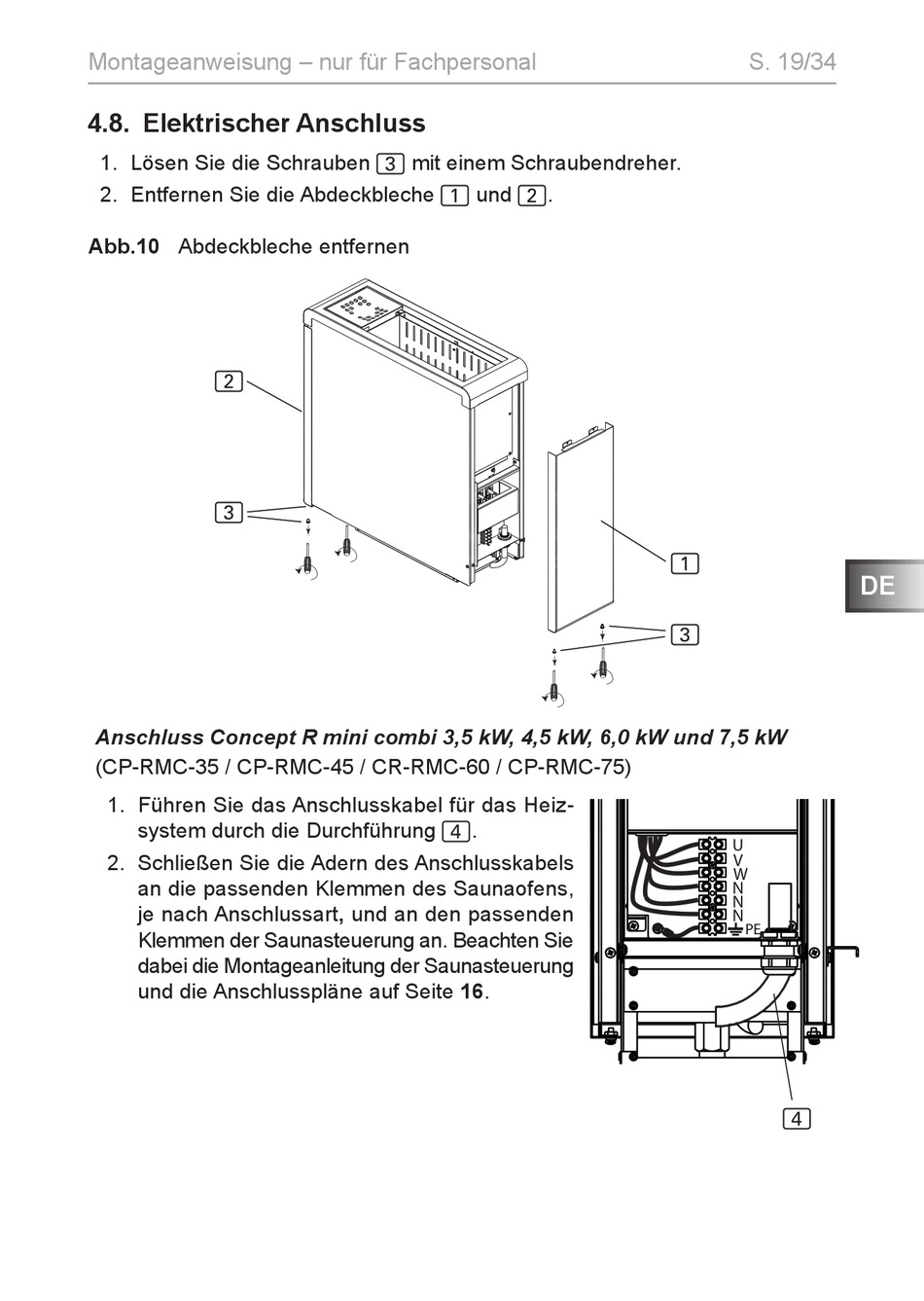

4.8. Elektrischer Anschluss

1. Lösen Sie die Schrauben 3 mit einem Schraubendreher.
2. Entfernen Sie die Abdeckbleche 1 und 2.
Abb.10 Abdeckbleche entfernen
2
3
Anschluss Concept R mini combi 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RMC-35 / CP-RMC-45 / CR-RMC-60 / CP-RMC-75)
1. Führen Sie das Anschlusskabel für das Heiz-
system durch die Durchführung 4.
2. Schließen Sie die Adern des Anschlusskabels
an die passenden Klemmen des Saunaofens,
je nach Anschlussart, und an den passenden
Klemmen der Saunasteuerung an. Beachten Sie
dabei die Montageanleitung der Saunasteuerung
und die Anschlusspläne auf Seite 16.
S. 19/34
1
3
U
V
W
N
N
N
PE
4
DE
