Instructions de montage uniquement pour le personnel spécialisé

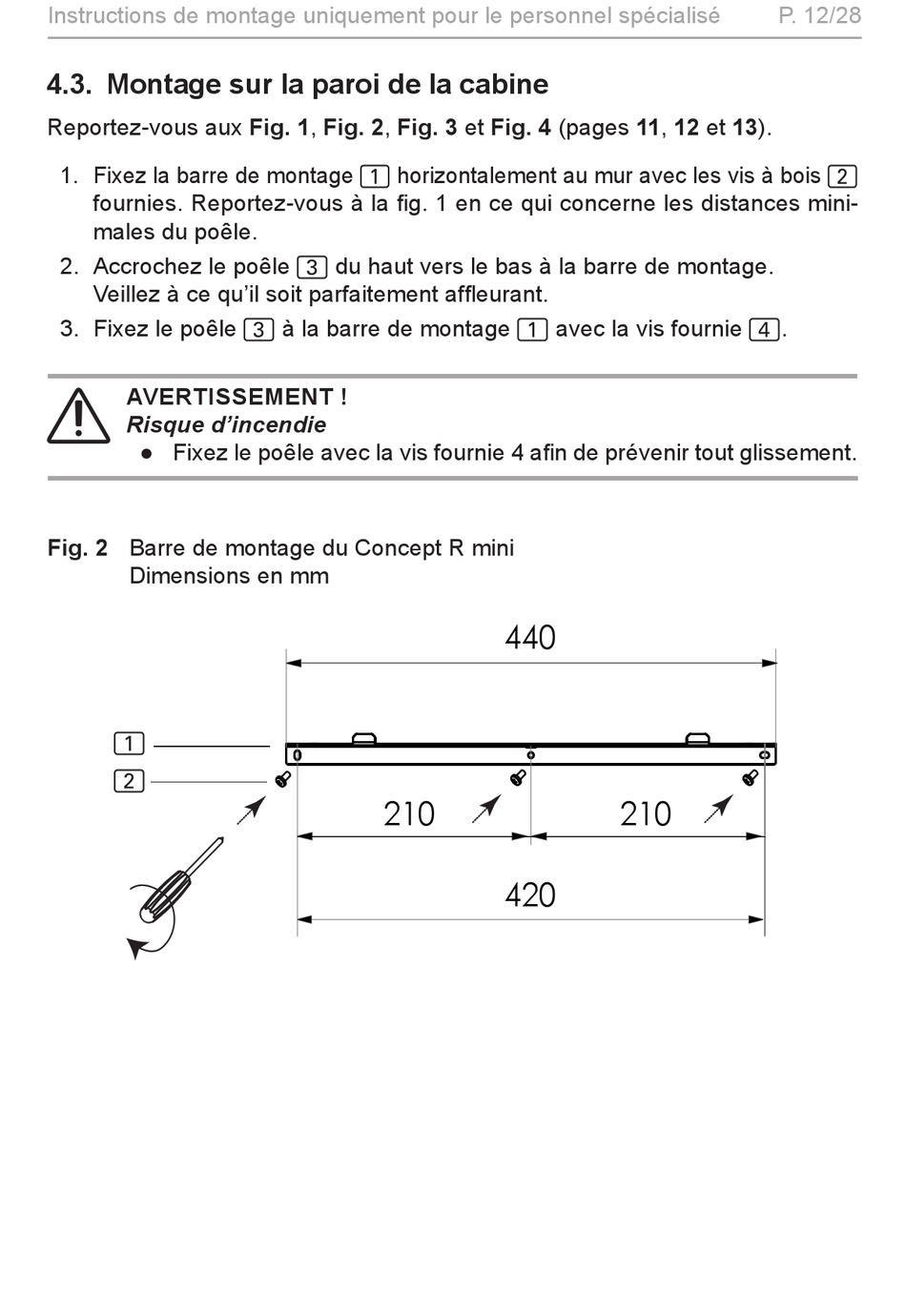

4.3. Montage sur la paroi de la cabine

Reportez-vous aux Fig. 1, Fig. 2, Fig. 3 et Fig. 4 (pages 11, 12 et 13).
1. Fixez la barre de montage 1 horizontalement au mur avec les vis à bois 2
fournies. Reportez-vous à la fig. 1 en ce qui concerne les distances mini-
males du poêle.
2. Accrochez le poêle 3 du haut vers le bas à la barre de montage.
Veillez à ce qu'il soit parfaitement affleurant.
3. Fixez le poêle 3 à la barre de montage 1 avec la vis fournie 4.
AVERTISSEMENT !
Risque d'incendie
● Fixez le poêle avec la vis fournie 4 afin de prévenir tout glissement.
Fig. 2 Barre de montage du Concept R mini
Dimensions en mm
1
2
440
210
420
P. 12/28
210
