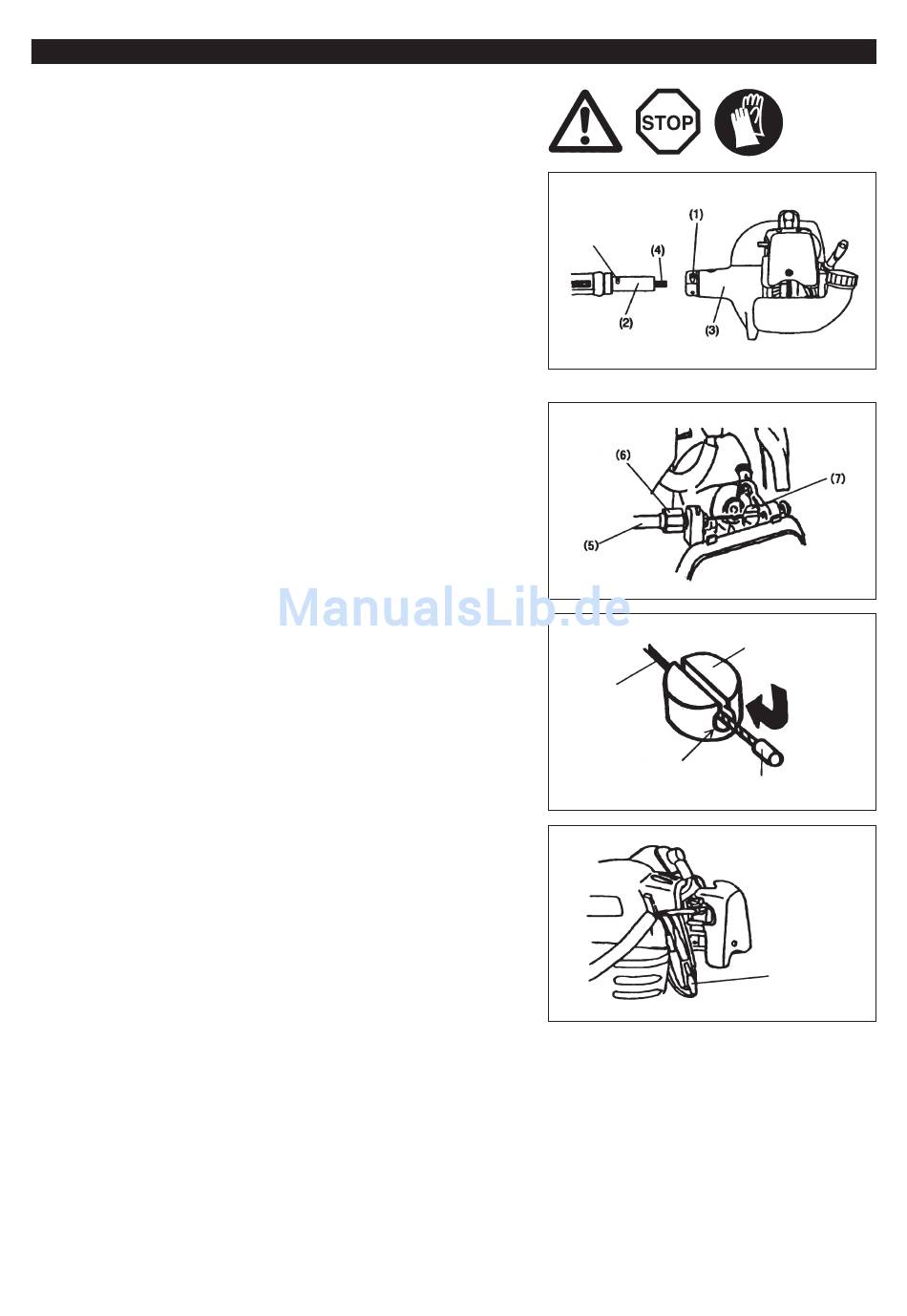

A MOTOR ÉS A TENGELY ÖSSZESZERELÉSE
VIGYÁZAT: Mindig állítsa le a motort és húzza le a gyújtókábelt a gyújtógyertyáról a
bozótvágón történő bármilyen munkavégzés előtt.
Mindig viseljen védőkesztyűt.
VIGYÁZAT: Csak teljesen összeszerelve indítsa be a bozótvágót.
– Lazítsa fel a két csavart (1), majd helyezze a főtengelycsövet (2) a
tengelykapcsolóházba (3).
– A csövet a nyíl jelzésig tolja be. (Lásd a rajzot a jobb oldalon.)
Ha nehéz behelyezni, fordítsa el kissé a bordás részt (4), és helyezze be újból.
– Húzza meg a két csavart (1) egyenletesen a jobb és bal oldalon is a mellékelt
imbuszkulccsal.
A gázbovden felszerelése
– Szerelje le a légszűrő burkolatát.
– Helyezze a gázbovdent (5) az állítócsavarba (6). Emelje meg a diót (7), majd
helyezze a bovden végét a dióba. Ekkor ügyeljen arra, hogy a dión levő kerek
nyílás a bovden belső huzaljának végén levő fej felé nézzen.
– Engedje el a diót, és ügyeljen arra, hogy a belső huzal feje a nyílásba kerüljön.
– Helyezze vissza a légszűrőház burkolatát.
Kapcsolóvezeték csatlakoztatása
– A kapcsolóvezetékeket a motorból jövő két vezetékhez kösse úgy, hogy
egymásba tolja azokat.
– A vezetékcsatlakozást rögzítőfüllel rögzítse.
Nyíljel
Gázbovden
81
Dió
Behelyezés
Kerek nyílás
Fej
Csatlakozók
