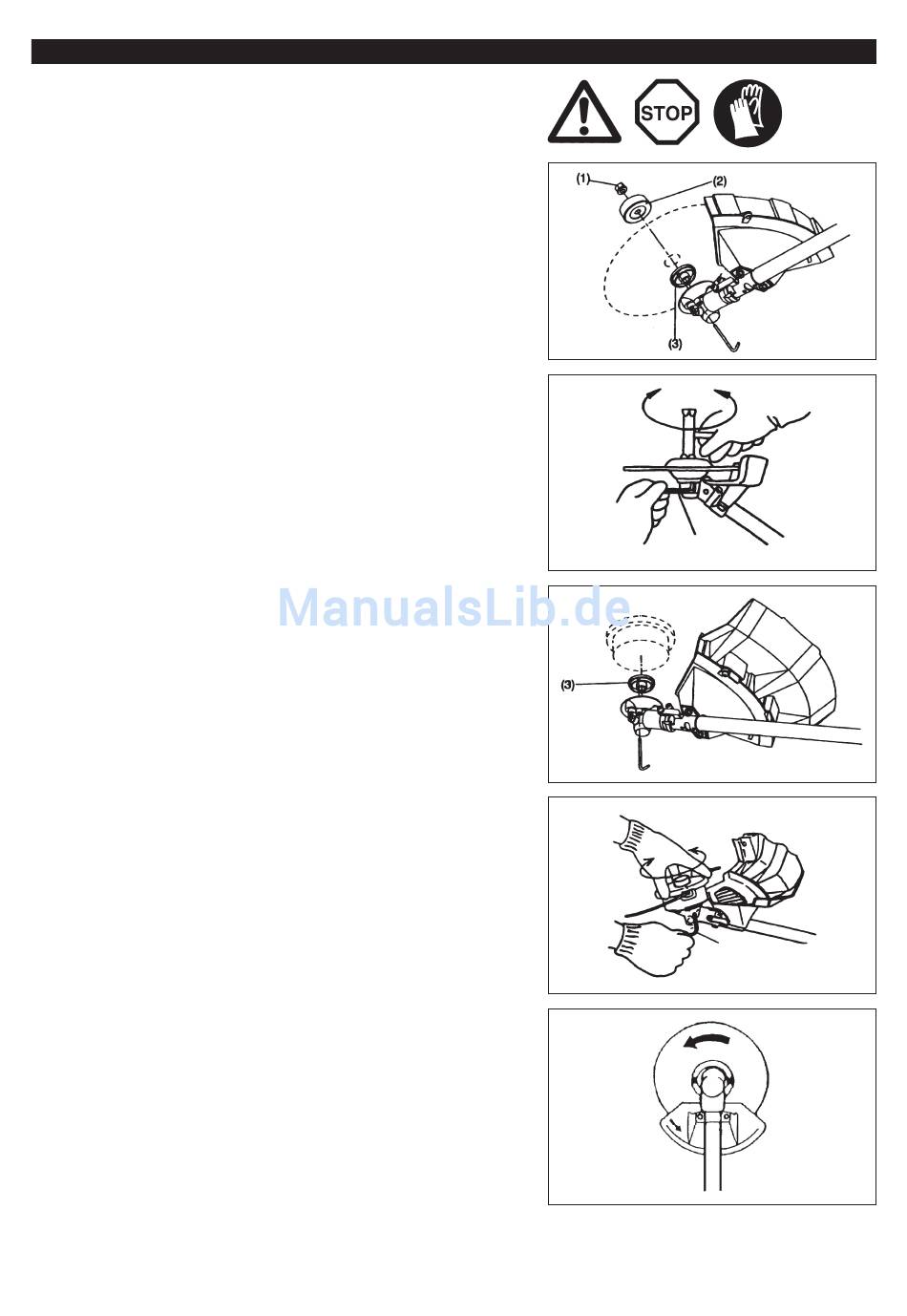

A VÁGÓKÉS VAGY A NEJLONSZÁLAS VÁGÓFEJ FELSZERELÉSE
Fordítsa fejjel lefelé a gépet, így könnyen kicserélheti a vágókést vagy a
nejlonszálas vágófejet.
– A nyíláson keresztül illessze az imbuszkulcsot a hajtóműházba, és forgassa a
támasztó alátét (3) addig, amíg az imbuszkulcs nem rögzíti azt.
– A dugókulccsal lazítsa meg a csavaranyát (1) (bal menetes), majd távolítsa el a
csavaranyát (1) és a rögzítő alátétet (2).
Az ellentartó imbuszkulccsal.
– Szerelje fel vágókést a tengelyre úgy, hogy a támasztó alátét (3) vezetője
illeszkedjen a vágókésen lévő tengelynyílásba. Tegye vissza a rögzítő alátétet (2),
majd a csavaranyával (1) rögzítse a vágókést.
[Meghúzási nyomaték: 13–23 Nm]
MEGJEGYZÉS: A vágókés kezelésekor mindig viseljen védőkesztyűt.
MEGJEGYZÉS: A vágókést rögzítő csavaranya (és az azt rögzítő rugós alátét)
gyorsan kopó alkatrész. Ha bármilyen elhasználódás vagy
deformáció látható a rugós alátéten, cserélje ki a csavaranyát.
MEGJEGYZÉS: A rögzítő alátét (2) és a csavaranya (1) nem szükségesek a
nejlonszálas vágófej felszereléséhez. A nejlonszálas vágófej a
támasztó alátét (3) fölé kerül.
– Csavarja fel a nejlon vágófejet a tengelyre.
– Ellenőrizze, hogy a vágókés balra forogva vág-­e.
Lazítás
Lazítás
Forgásirány
84
Húzza meg
Imbuszkulcs
Húzza meg
Imbuszkulcs
