MONTÁŽ MOTORA A TYČE
UPOZORNENIE: Pred vykonávaním akejkoľvek práce na krovinoreze vždy vypnite
motor a zo zapaľovacej sviečky vytiahnite konektor zapaľovacej
sviečky.
Vždy používajte ochranné rukavice.
UPOZORNENIE: Krovinorez naštartujte jedine po jeho kompletnom zmontovaní.

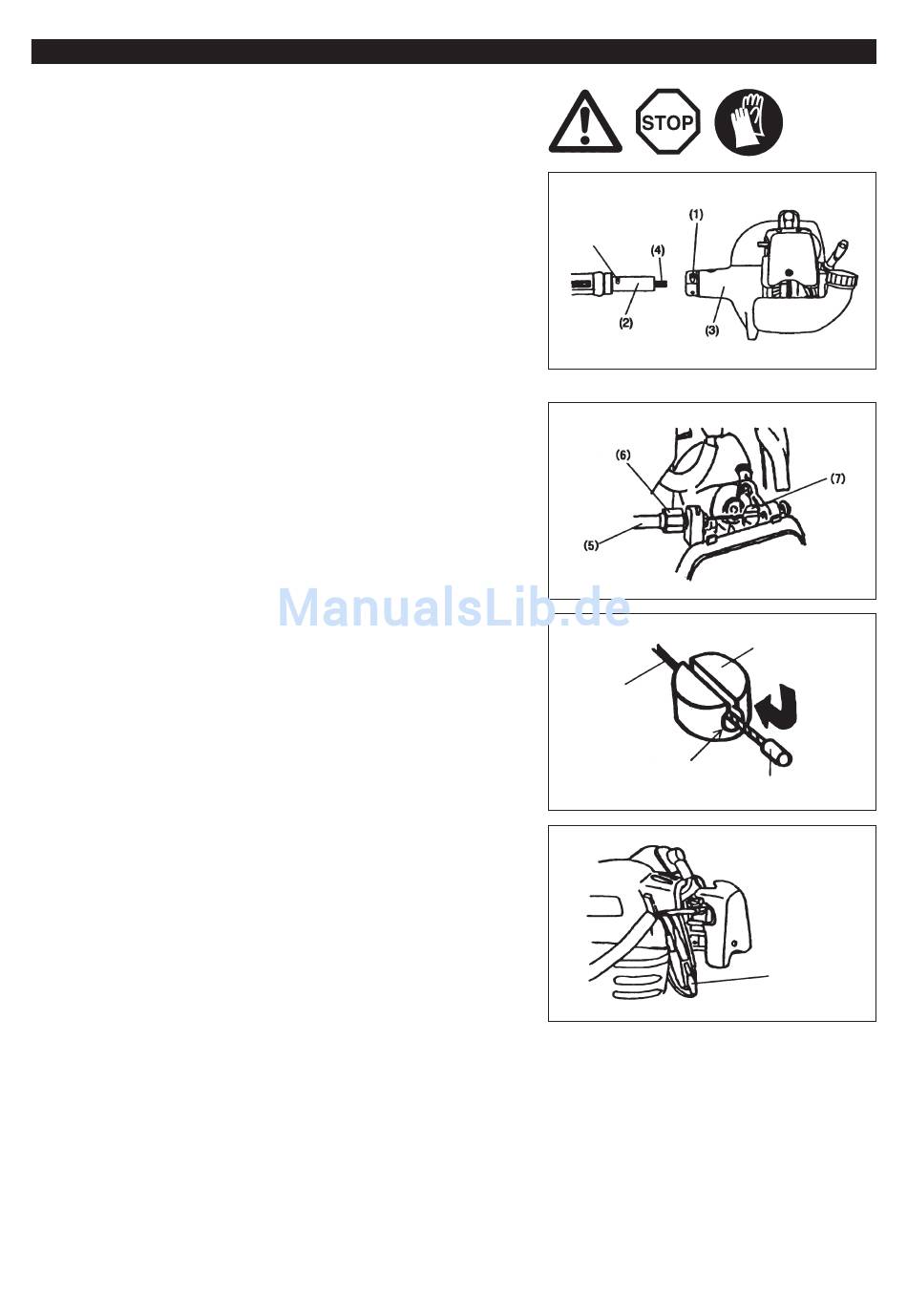

– Odskrutkujte dve skrutky (1) a hlavné potrubie (2) zasuňte do skrine spojky (3).
– Zasuňte ho až po úroveň šípky. (Pozrite si nákres vpravo.)
Ak je zasunutie ťažké, otočte mierne drážkovaný hriadeľ (4) a zasuňte znova.
– Rovnomerne, pomocou dodávaného Allenovho kľúča utiahnite dve skrutky (1) na
pravej aj ľavej strane.
Ako namontovať ovládací kábel
– Demontujte kryt vzduchového filtra.
– Zasuňte ovládací kábel (5) do nastavovacieho kábla (6). Otočte upínaciu hlavu
(7) a kábel zasuňte do upínacej hlavy. V tomto štádiu dávajte pozor, aby okrúhly
otvor upínacej hlavy smeroval k lícovaniu konca vnútorného lanka.
– Upínaciu hlavu uvoľnite a skontrolujte, že lícovanie vnútorného lanka je v otvore.
– Namontujte kryt vzduchového filtra.
Pripojenie spínacieho lanka
– Spínacie lanká pripojte k dvom lankám z motora, a to zasunutím jedného do
druhého.
– Konektor lanka upevnite svorkou.
Značka šípky
Ovládací kábel
63
Upínacia hlava
Zasuňte
Okrúhly otvor
Lícovanie konca
Konektory
