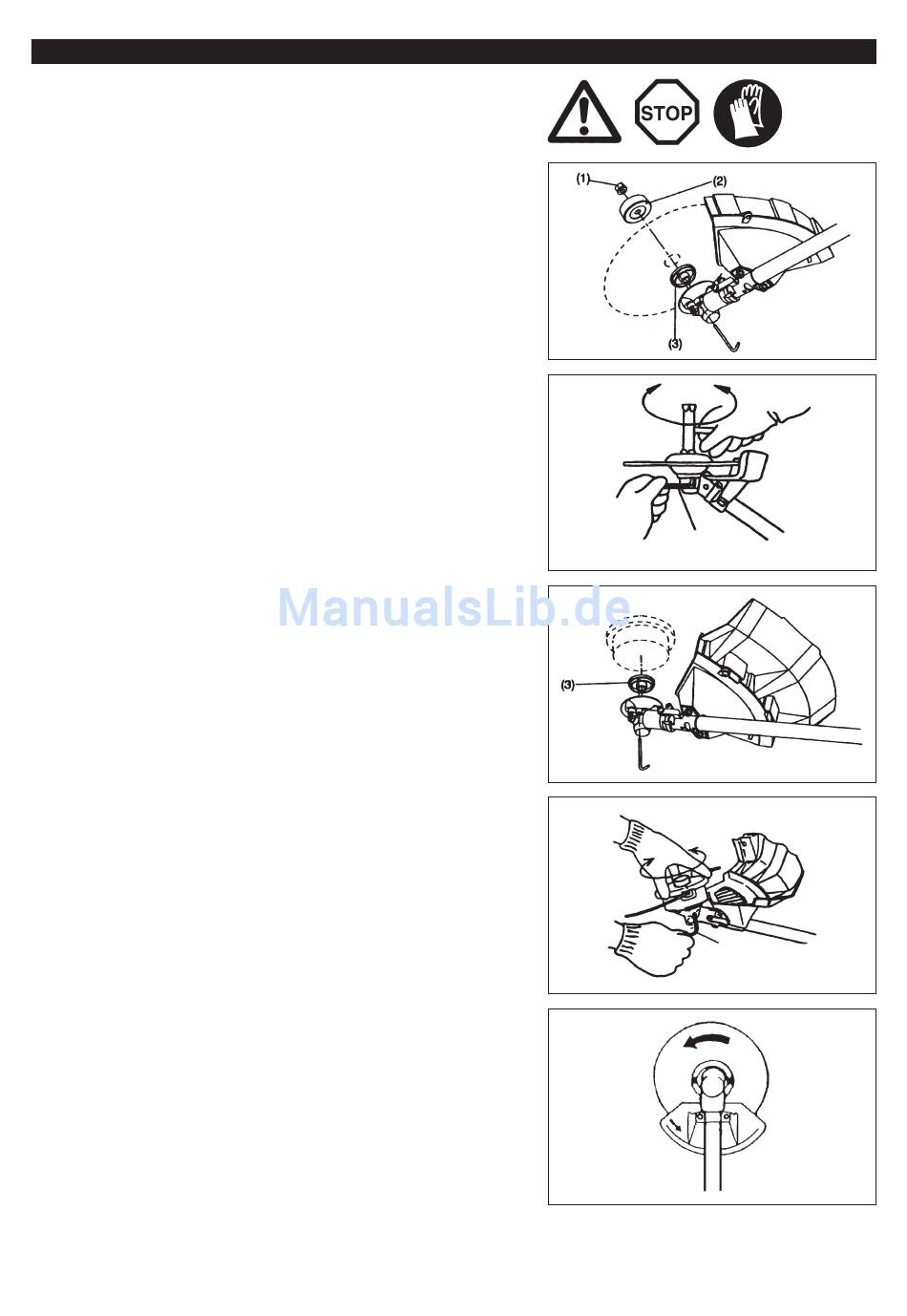

MONTÁŽ SEČNEJ ČEPELE ALEBO NYLONOVEJ SEČNEJ HLAVY
Po otočení náradia naopak dokážete vymeniť sečnú čepeľ alebo nylonovú sečnú
hlavu jednoduchým spôsobom.
– Šesťhranný nástrčkový kľúč zasuňte cez otvor v prevodovej skrini a otáčajte
podložnou podložkou (3), kým sa nezablokuje so šesťhranným nástrčkovým
kľúčom.
– Pomocou nástrčkového kľúča uvoľnite maticu (1) (ľavotočivý závit) a odskrutkujte
maticu (1) a upínaciu podložku (2).
Pomocou šesťhranného nástrčkového kľúča, ktorý je stále
na mieste.
– Namontujte sečnú čepeľ na tyč tak, aby vodiaci prvok podložnej podložky (3)
zapadol do otvoru pre hriadeľ na sečnej čepeli. Nainštalujte upínaciu podložku (2)
a zaistite sečnú čepeľ pomocou matice (1).
[Uťahovací moment: 13 – 23 N.m]
POZNÁMKA: Pri manipulácii so sečnou čepeľou vždy používajte rukavice.
POZNÁMKA: Upevňovacia matica sečnej čepele (spolu s pružinovou podložkou)
predstavuje spotrebný tovar. Ak na pružinovej podložke zbadáte
príznaky opotrebovania alebo deformácie, maticu vymeňte.
POZNÁMKA: Upínacia podložka (2) a matica (1) nie sú potrebné na namontovanie
nylonovej sečnej hlavy. Nylonová sečná hlava by mala byť nasadená
na hornú časť podložnej podložky (3).
– Nylonovú sečnú hlavu naskrutkujte na tyč.
– Presvedčte sa, že čepeľ smeruje ľavou stranou nahor.
Uvoľnite
Uvoľnite
Otáčanie
66
Utiahnite
Šesťhranný
nástrčkový kľúč
Utiahnite
Šesťhranný
nástrčkový kľúč
