Anschluss; Anschlussklemmen; Anschlussschaltpläne - Siemens RDU341 Basisdokumentation

G X1 M X2
L Y21
G0
10 A
10 A
Für US Installationen Class 2 Speisungen verwenden.
Für sonstige Installationen einen Leitungsschutzschalter mit maximal 10 A verwenden.
Siemens
Building Technologies
6.

Anschluss

6.1

Anschlussklemmen

G, G0
L
CE+ CE - Y10, G0
Y21
Y10 G0
X1, X2
M
CE+
CE-

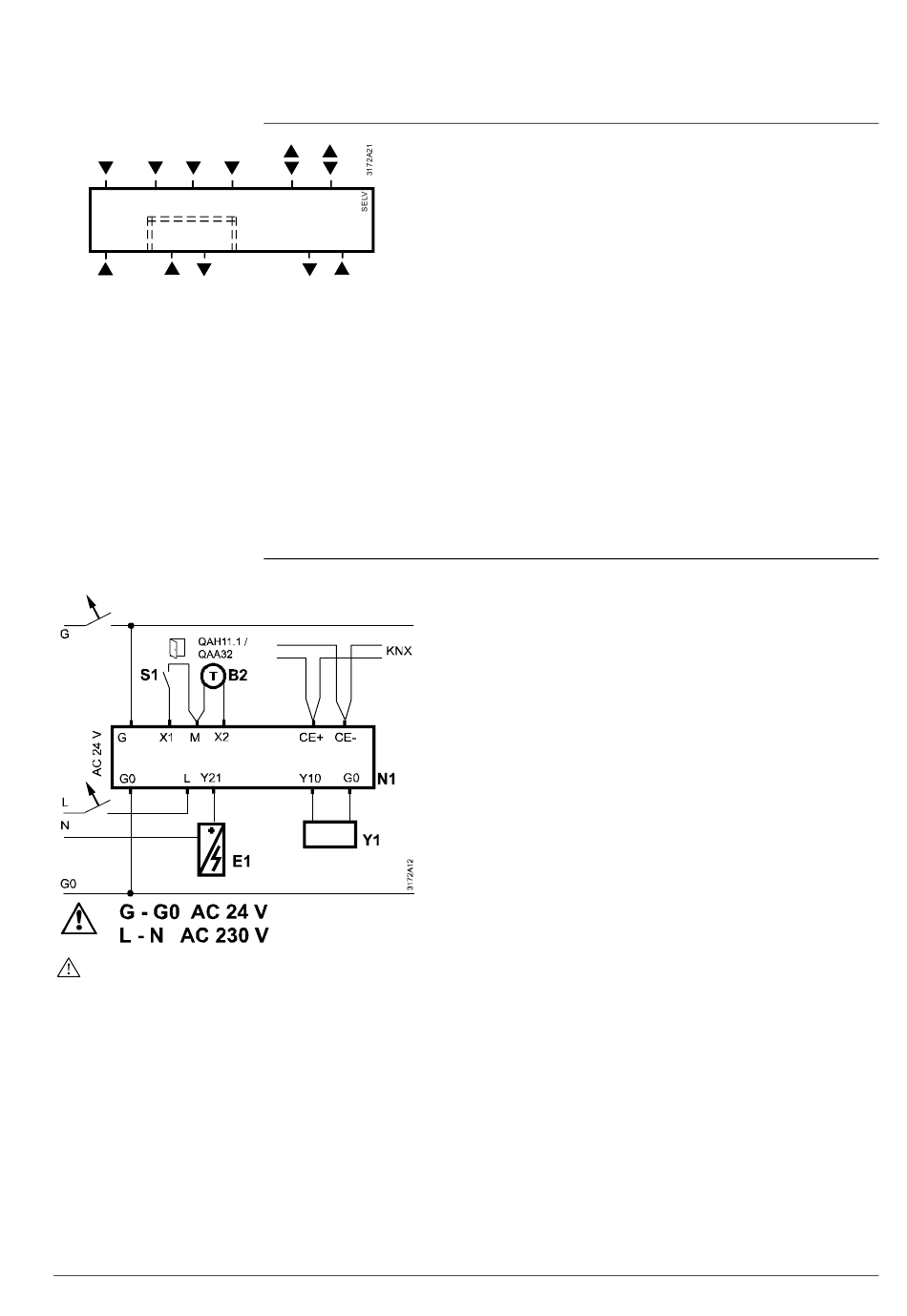

6.2 Anschlussschaltpläne
RDU341 Basisdokumentation
Betriebsspannung SELV AC 24 V
Speisung Elektroheizung AC 230 V
Ausgang für Luftklappe, VVS-Kompaktregler
Ausgang für Elektroheizung
Multifunktionaler Eingang für Temperaturfühler (z.B.
QAH11.1) oder potentialfreien Schalter
Werkeinstellung:
– X1 = Betriebsart-Umschaltkontakt
– X2 = externer Fühler
(Funktion wählbar über Parameter P38/P40)
Messnull für Fühler und Schalter
KNX-Daten +
KNX-Daten -
N1 Raumthermostat RDU341
Y1 Klappenantrieb, VVS-Kompaktregler
E1 Elektroheizung
S1, S2 Schalter (Keycard, Fensterkontakt etc.)
B1, B2 Temperaturfühler (Rücklufttemperatur,
externe Raumtemperatur, Umschaltfühler
etc.)
CE+ KNX-Daten +
CE- KNX-Daten -
