s
CE1N3172en
01.06.2010

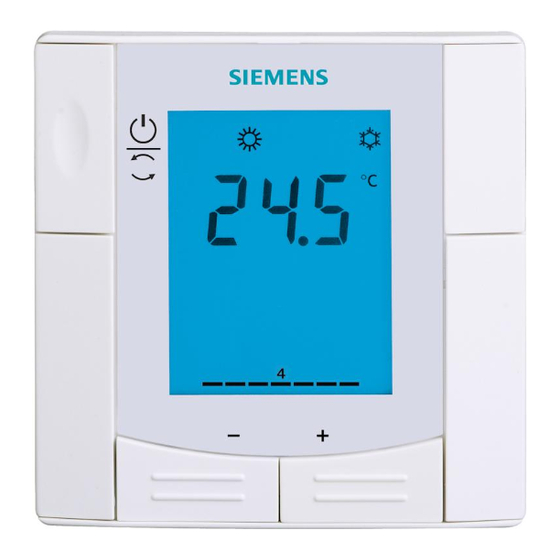

Raumthermostat für
partiellen Wandeinbau
mit KNX-Kommunikation
Für VVS-Heiz- und Kühlsysteme
KNX Buskommunikation (S-Mode und LTE-Mode)
Hintergrundbeleuchtete Anzeige
PI / P-Regelung
Ausgänge für DC 0...10 V Antriebe und AC 230V el. Heizung (EIN-AUS)
Optionale Ausgangssignalumkehr (DC 0...10 V DC 10...0 V)
2 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
Betriebsarten: Komfort, Economy und Schutzbetrieb
Regelung abhängig von Raum- oder Rücklauftemperatur
Automatische oder manuelle Heiz- / Kühlbetrieb-Umschaltung
Minimale oder maximale Begrenzung des Raumtemperatursollwerts.
Anpassbare min.- und max. Begrenzung des Strömungssignals DC 0..10V
Einstellbare Inbetriebsetzungs- und Regelparameter
Inbetriebnahme mit Synco ACS700, ETS3 Professional
oder über lokales HMI
Integration in Synco
Integration in DESIGO und Apogee über Gruppenadressierung (ETS3) oder
über Individual Addressing
Integration in Drittsystem über Gruppenadressierung (ETS3)
Montage in rechteckiger Unterputzdose, 60.3 mm
Befestigungslochabstand.
Betriebsspannung AC 24 V
3
RDU341
Building Technologies
172
Werbung
Verwandte Anleitungen für Siemens RDU341
Inhaltszusammenfassung für Siemens RDU341
- Seite 1 RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation Für VVS-Heiz- und Kühlsysteme KNX Buskommunikation (S-Mode und LTE-Mode) Hintergrundbeleuchtete Anzeige PI / P-Regelung Ausgänge für DC 0…10 V Antriebe und AC 230V el. Heizung (EIN-AUS) Optionale Ausgangssignalumkehr (DC 0...10 V DC 10...0 V) ...
- Seite 2 Raumtemperaturregelung (Heizen oder Kühlen) in Einzelräumen und Zonen über: Heizung und Kühlung über Einrohrsystem Heizung und Kühlung über Einrohrsystem mit el. Heizung Der RDU341 ist für VVS-Systeme zusammen mit VVS-Kompaktreglern ideal, z.B. die Typen G…B181.1E/3 Der RDU341 regelt ...
- Seite 3 Geben Sie den Typ, die Artikelnummer und den Namen bei der Bestellung an: Z.B. RDU341 / S55770-T106 Raumtemperaturregler Ventilantriebe sind separat zu bestellen 3 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 4 (für Klein- und Heizkörperventile) GQD161… 4605 GDB161… 4634 GLB161… 4614 GMA161… Klappenantrieb DC 0…10 V GEB161… 4621 GCA161… 4613 GBB161… 4626 GIB161… GDB181.1E/3 VVS Kompaktregler 3544 GLB181.1E/3 4 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 5 Die Platte passt in eine rechteckige Unterputzdose mit 60,3 mm Befestigungslochabständen. Die Gehäusefront wird in die Montageplatte eingeführt und eingerastet. Betrieb und Einstellungen 1 Betriebsart-Taste / Schutzbetrieb 2 Sollwert und Regelparameter anpassen. 5 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 6 Tropf- oder Spritzwasser Wenn der Platz in der Unterputzdose knapp ist, benutzen Sie den Montagerahmen ARG70.3, um 10 mm Tiefe zu gewinnen 6 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 7 Applikation via Tool ausgewählt werden muss. Hinweis Bei jeder Applikationsänderung lädt der Thermostat die Werkeinstellung aller Parameter ausser für KNX-Gerät und Zonenadressen! 7 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 8 RS232 KNX-Schnittstelle (z.B. Siemens N148 / UP146 / UP152) OCI700 USB-KNX-Schnittstelle Hinweis Eine externe KNX-Busspeisung ist notwendig wenn RDU341 direkt über eine KNX- Schnittstelle mit einem Tool (ACS oder ETS3) verbunden wird. Regelparameter Die Regelparameter des Thermostaten können verändert werden, um einen optimalen Betrieb des gesamten Systems zu gewährleisten (siehe Basisdoku-...
-
Seite 9: Entsorgung
Kühlbetrieb (P31) 1 K (0.5...6K) Sollwerteinstellung und -Bereich Komfort (P08) 21°C (5...40 °C) Economy (P11-P12) 15°C/30°C (OFF, 5...40 °C) Schutzbetrieb (P65-P66) 8°C/OFF (OFF, 5...40 °C) 9 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010... - Seite 10 1 x 0,4…2,5 mm oder 2 x 0,4…1,5 mm Farbe der Gehäusefront RAL 9003 weiss Gewicht mit / ohne Verpackung 0.163 kg / 0.233 kg 10 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 11 Externe Sicherung S1, S2 Schalter (Keycard, Fensterkontakt etc.) B1, B2 Temperaturfühler (Rücklufttemperatur, CE+ CE- externe Raumtemperatur, Umschaltfühler, etc.) KNX-Daten + 10 A KNX-Daten - 5(2)A max. 11 / 12 Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
- Seite 12 Massbilder Masse in mm 12 / 12 2009 - 2010 Siemens Schweiz AG Änderungen vorbehalten Siemens RDU341 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation CE1N3172en Building Technologies 01.06.2010...
