Einkanal - Siemens RDU341 Basisdokumentation

Stetige Regelung: DC 0...10 V
Hinweis:
Einstellung der Sequenz und der Steuerausgänge
30 / 69
Siemens
Building Technologies
3.6.4

Einkanal

Bei der Applikation "Einkanal" steuert der Thermostat einen Antrieb (Luftklappe,
VVS-System, Ventil etc.)...
– im Heiz- / Kühlbetrieb mit Umschaltung (automatisch oder manuell),
– bei nur Heizen,
– bei nur Kühlen.
Werkeinstellung ist "Nur Kühlen" (P01 = 1).
Falls erforderlich, kann das Ausgangssignal für den Luftvolumenstrom auf einen
Minimal- und Maximalwert begrenzt werden (siehe auch Kapitel 3.5).

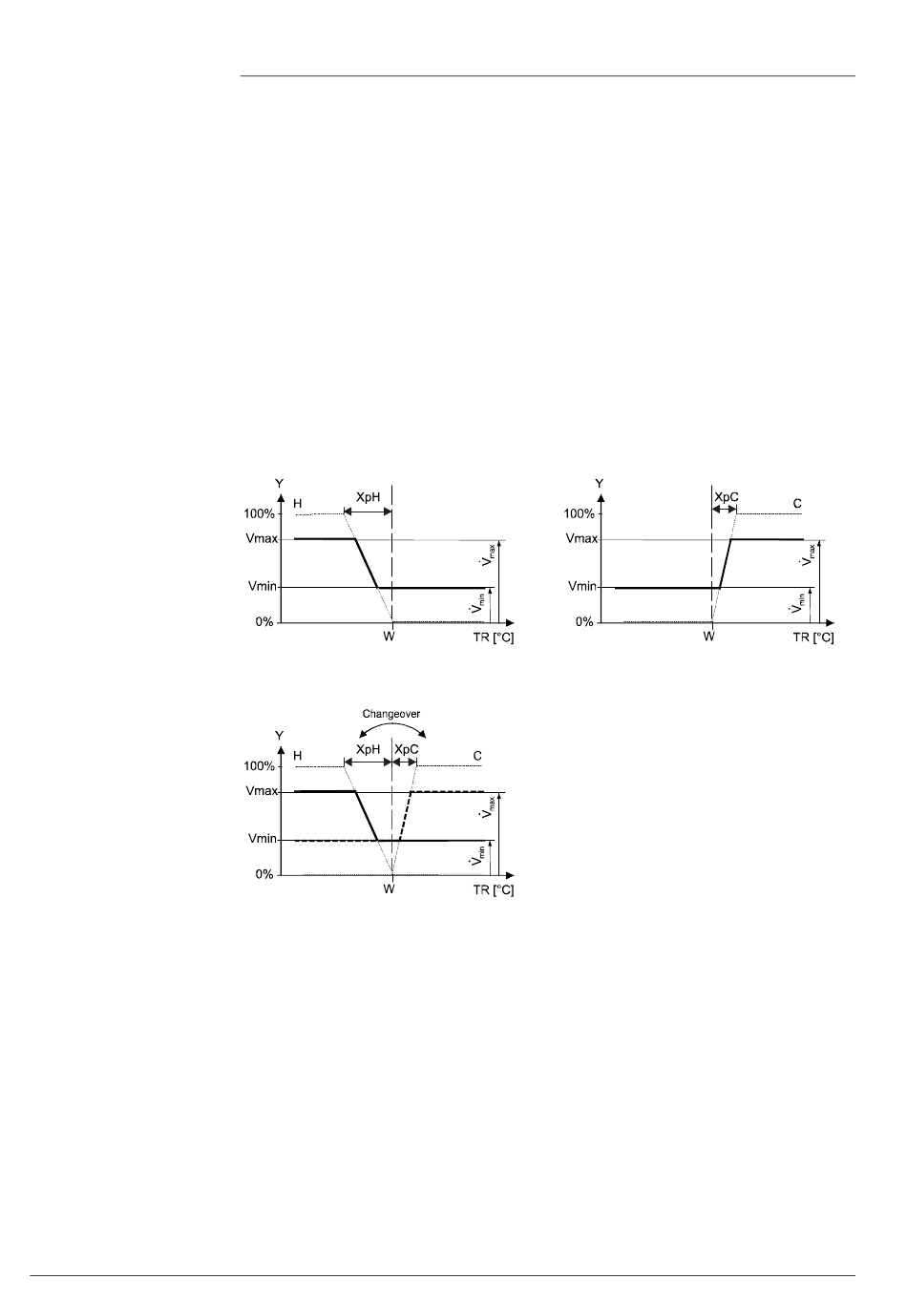

Folgende Diagramme zeigen die Steuersequenz für stetige PI-Regelung.
Nur Heizen (P01 = 0)
Umschaltung (P01 = 2, 3)
T[°C] Raumtemperatur
w Raumtemperatur-Sollwert
Y Steuerbefehl Antrieb
Die Diagramme zeigen nur den Proportionalanteil des PI-Reglers.
Siehe hierzu die Kapitel 3.4, 3.6.1 und 3.7.
RDU341 Basisdokumentation
Nur Kühlen (P01 = 1)
XpH Proportionalband Heizen
XpC Proportionalband Kühlen
Vmin Min. Volumenstrom
Vmax Max. Volumenstrom
