Siemens RDU Serie Bedienungsanleitung

Bedienungsanleitung

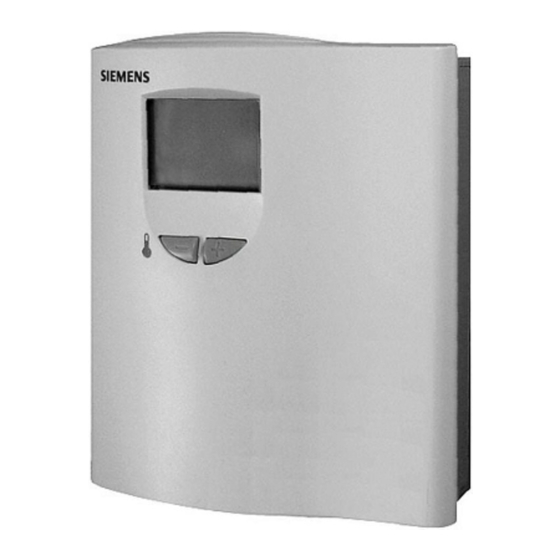

RDU... - der Temperaturregler mit dem Sie auf einfache Art und Weise Ihrem Raum die ideale Temperatur geben können.
Dabei stehen Ihnen zwei Betriebsarten zur Verfügung. Sie können entweder auf die Werkseinstellungen vertrauen oder auch
gemäss Ihren individuellen Bedürfnissen Anpassungen vornehmen.
Anzeigen
Symbol bei Anzeige der
aktuellen Raumtemperatur
Heizventil offen
Kühlventil offen
Normalbetrieb
Energiesparbetrieb
Tasten für die Einstellung
der Sollwerte
Wärmer / kälter
Einstellung der
Temperatursollwerte
Ist es Ihnen zu warm / zu kalt?
Normalbetrieb
Mit den Plus/Minustasten können Sie den aktuellen Raumtemperatursollwert erhöhen oder senken in Schritten von 0.5 °C.
Gehen Sie dabei wie folgt vor:
• Drücken Sie oder
die Sollwertanzeige beginnt zu blinken.
•
Drücken Sie die Tasten erneut, um den Raumtemperatursollwert zu verändern.
10 Sekunden nach dem letzten Tastendruck wird der neue Temperatursollwert automatisch gespeichert. Die Anzeige hört auf
zu blinken.
CE1B3061de / 05.02.2003
RDU...
Anzeige der aktuellen
Raumtemperatur
oder neuer Sollwert
Heizbetrieb, Aus, Kühlbetrieb
einmal
Änderungen vorbehalten
Einstellen und Bedienen
Betriebsarten-
Schalter
(RDU50.2)
3061Z01de
Umschalten von Heiz- auf Kühlbetrieb
Wird automatisch umgeschaltet
/
Beim Typ RDU50.2 wird manuell mit dem Betriebs-
artenschalter Heizbetrieb, Aus oder auf Kühlbetrieb
umgeschaltet. Dieser Typ ist in der Stellung OFF
ausgeschaltet.
Anzeige auf Display wenn Heizausgang aktiv.
Anzeige auf Display wenn Kühlausgang aktiv.
Umschalten von Normalbetrieb auf
Energiesparbetrieb
Von Normalbetrieb auf Energiesparbetrieb wird
/
automatisch über einen externen Kontakt um-
geschaltet (Fensterkontakt/Fernbedienkontakt etc.).
(Mit der Ausnahme vom Typ RDU50.2 in der Stellung
OFF.)
Anzeige auf Display bei Normalbetrieb,
Anzeige auf Display bei Energiesparbetrieb.
Energiesparbetrieb
Wollen Sie die ab Werk eingestellten Tempe-
ratursollwerte (16 °C für Heizen, respektive 28 °C für
Kühlen) verstellen, ist das Vorgehen im folgendem
Abschnitt „Ändern der Regelparameter" beschrieben.
Wichtig: Der Sollwert im Energiesparbetrieb kann
auch auf Aus eingestellt werden, d.h. das Gerät ist im
Energiesparbetrieb nicht aktiv, in der
Parameteranzeige erscheint Off.
Frostgefahr!
Siemens Building Technologies / HVAC Products
