Erklärungen zur
Abbildung
Hinweis:
40 / 69
Siemens
Building Technologies

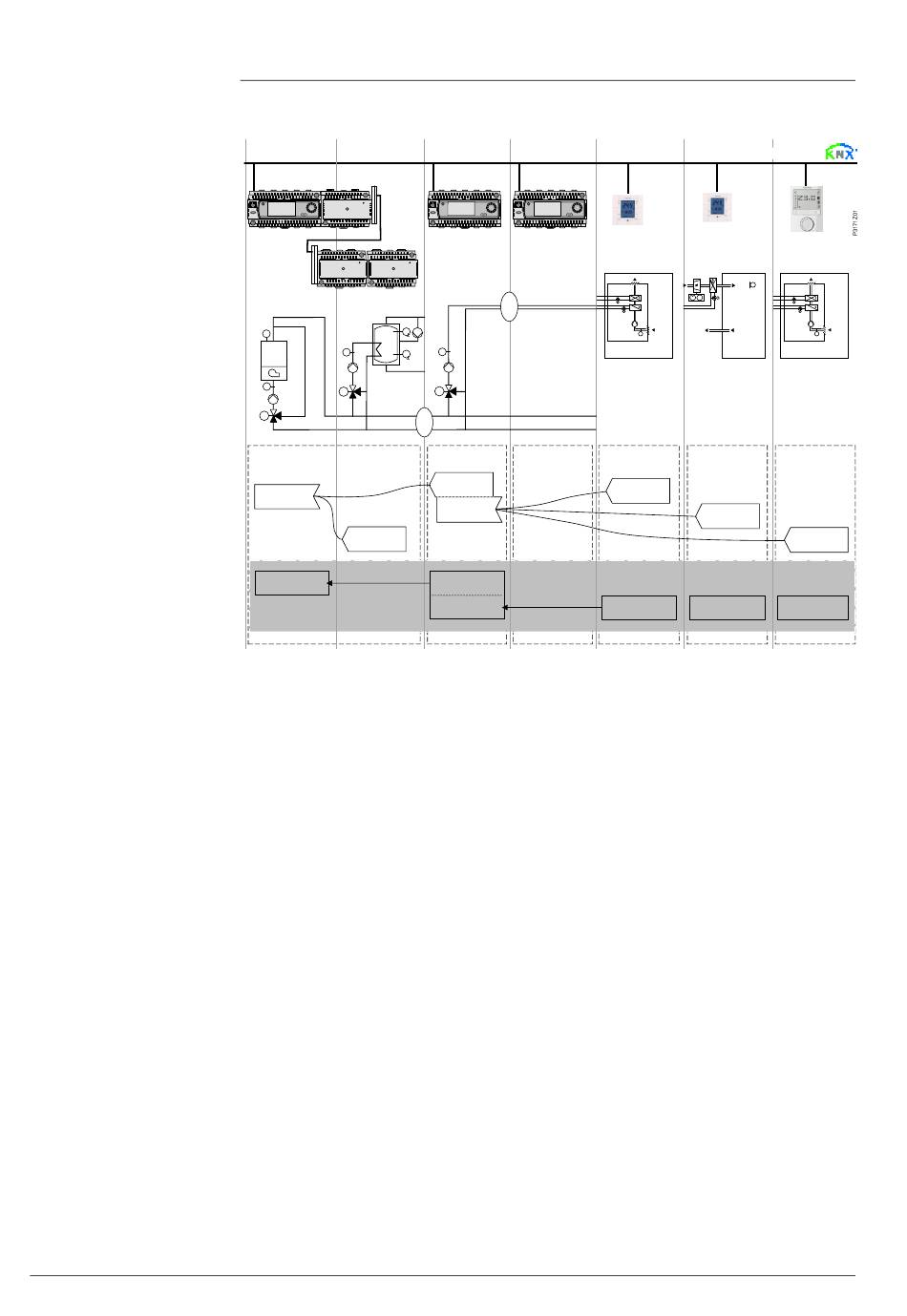

3.10.4 Beispiel einer Heiz- und Kühlbedarfszone
Das Gebäude mit Synco-Regelgeräten auf der Erzeugerseite und mit RDU / RDG-
Thermostaten in den Räumen ausgestattet.
RMH760
Regler 1
T
T
T
Wärmequelle Warmwasserheizung
Wärmeanforder ung
Wärmebedarf
Wärmeverteilzone 1
Einstellwerte
Regler 1
Beim typischen Anwendungsfall übermitteln die einzelnen RDU / RDG-
Raumthermostate – bei Verwendung mit der Steuerzentrale RMB975 – ihren
Wärmebedarf direkt an den Primärregler (in obiger Abbildung an den RMH760).
(1) und (2) bezeichnen die Nummern der Verteilzone.
Dieser Applikationstyp kann sinngemäss auch auf Kälteverteilzonen und
Luftverteilzonen übertragen werden
RDU341 Basisdokumentation
RMH760 RMB795
Regler 3
Regler 2
2
T
1
Heizkreis
Ventilatorkonvektor
Wärmebedarf
Wär meanforderung
Wärmeverteilzone
Quellseite: 1
Wärmeverteilzone 2
Regler 2 Regler 3
Konnex TP1
RDF..
RDU..
Regler 4 Regler 5
T
V V M M
T
Ventilatorkonvektor VAV box
Raum A Raum B
Wärmebedarf
Wärmebedarf
Wärmeverteilzone 2 Wärmeverteilzone 2
Regler 4 Regler 5
RDG..
Regler 6
T
Ventilatorkonvektor
Raum C
Wärmebedarf
Wärmeverteilzone 2
Regler 6
