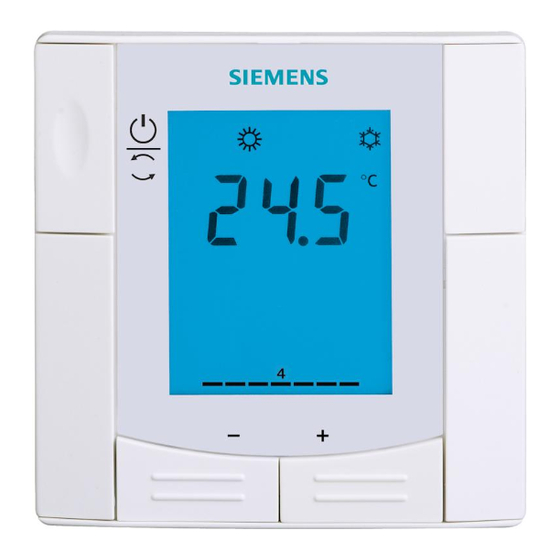

- Seite 1 Raumthermostat für partiellen Wandeinbau mit KNX-Kommunikation RDU341 Basisdokumentation Ausgabe: 1.2 CE1P3172de Building Technologies 2017-02-17...
-
Seite 2: Inhaltsverzeichnis
LTE-Mode .................... 37 3.10.3 Zonenadressierung in LTE-Mode (in Verbindung mit Synco)....38 3.10.4 Beispiel einer Heiz- und Kühlbedarfszone ..........40 3.10.5 Sendeintervall und Empfangsintervall ..........41 3.10.6 Aufstarten .................... 41 2 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 3 5.2.4 Bedienung und Überwachung mit RMZ972-B ........62 Anschluss ..................63 Anschlussklemmen ................63 Anschlussschaltpläne ................63 Ausführung ..................64 Allgemein..................... 64 Massbilder ................... 65 Technische Daten ................66 Stichwortverzeichnis ..................68 3/69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 4: Zu Dieser Dokumentation
Apogee [18] 565-132 Installationsanleitung: KNX-Driver für PXC Modular Engineering-Dokumente [19] 127-1676 Technisches Spezifikationsblatt: KNX-Driver für PXC Modular [20] 140-0804 Technische Referenz für KNX-Driver [21] 140-0804 Application 6205 Pointmap for RDU 4 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 5: Bevor Sie Beginnen
Bevor Sie beginnen 1.3.1 Copyright Die Vervielfältigung und Weitergabe dieses Dokuments ist nur mit Einverständnis der Firma Siemens gestattet und darf nur an autorisierte Personen / Gesellschaften mit spezifischen Fachkenntnissen erfolgen. 1.3.2 Qualitätssicherung Die vorliegenden Dokumentationen wurden mit grösster Sorgfalt zusammengestellt. -
Seite 6: Zielpublikum, Voraussetzungen
Die Kommunikationsobjekte der RDU KNX-Raumhermostate arbeiten teilweise in S-Mode, teilweise in LTE-Mode und teilweise in beiden. Diese Objekte werden entsprechend beschrieben. Eine Liste der Parameter ist in Kapitel 3.12 zu finden. 6 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 7: Übersicht
AC 24 V Weiss Bestellung ∂ Bei Bestellung bitte Typ, Artikel-Nr. und Bezeichnung angeben: E.g. RDU341 / S55770-T106 Raumthermostat ∂ Ventilantriebe sind separat zu bestellen Funktionen VVS-Systeme über 2-Punkt- oder stetige Steuerausgänge: Anwendung ∂ Einkanalsystem ∂ Einkanalsystem mit Elektroheizung Die Raumthermostate werden mit einem Satz fertiger Applikationen geliefert. - Seite 8 – Freigabe Elektroheizung – Störungseingang – Überwachungseingang für Temperaturfühler- oder Schalterzustand ∂ Erneutes Laden der Werkeinstellungen für Inbetriebnahme und Regelparameter 8 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 9: Integration Über Knx-Bus
Systeme integriert werden. Unter Verwendung der S-Mode-Datenpunkte der Wohnungszentrale können mit dem Raumthermostat über KNX TP1 zusätzliche Rauminformationen ausgetauscht werden (die RF-Funktion steht bei den Raumthermostaten nicht zur Verfügung). Zur Integration wird das Engineering-Tool ETS benötigt. 9 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 10 Raumregler Raumgerät für Raumregler RXB / RXL DESIGO, Apogee und Die RDU KNX-Raumthermostate können in die Siemens-Gebäudeauto- Systeme von Dritten mationssysteme (GA-Systeme) DESIGO / Apogee oder in ein beliebiges System von Dritten integriert werden. Bei der Integration kann entweder S-Mode (Gruppenadressierung) oder individuelle Adressierung eingesetzt werden.
-
Seite 11: Gerätekombinationen
(für Klein- und Heizkörperventile) Klappenantriebe GQD161… 4605 DC 0...10 V GDB161… 4634 GLB161… GMA161… 4614 Klappenantrieb DC 0…10 V GEB161… 4621 GCA161… 4613 GBB161… 4626 GIB161… GDB181.1E/3 Kompakte VVS-Regler 3544 GLB181.1E/3 11 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 12: Zubehör
10 mm zu vergrössern ARG71 / Unterputzdose für Raumthermostate für partiellen N3009 Wandeinbau S55770-T137 5WG1 125-1AB01 KNX-Netzteil 160 mA (Siemens BT EV) KNX-Netzteil 320 mA (Siemens BT EV) 5WG1 125-1AB11 5WG1 125-1AB21 KNX-Netzteil 640 mA (Siemens BT EV) 12 / 69 Siemens... -
Seite 13: Funktionen
P07 = 3 oder 4 anzeigen. Die Anzeige ist entweder im 12- oder 24-Stundenformat. Uhrzeit über Bus Die Information kann von einem Synco-Regler mit Time Master-Funktionalität oder irgendeinem anderen KNX-Gerät empfangen werden, wenn das entsprechende Kommunikationsobjekt verbunden ist. 13 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 14: Betriebsarten
– gegen Überhitzung geschützt (Werkeinstellung OFF, kann über P66 freigegeben oder geändert werden). Wird über den Bus Schutzbetrieb vorgegeben, kann lokal keine andere Betriebsart gewählt werden. Auf der Anzeige erscheinen 14 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 15: Möglichkeiten Zur Beeinflussung Der Betriebsart
Der letzte Eingriff ist massgebend, entweder lokal oder über Bus … Zeitprogramm über Bus Die über Bus gesendete Betriebsart kann durch alle anderen Eingriffe übersteuert werden. Ausnahme: Schutzbetrieb hat Priorität 2 15 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 16: Auto Timer-Betrieb Mit Zeitprogramm Über Bus
Hinweis: Es darf nur eine Eingangsquelle verwendet werden, entweder der lokale Eingang X1/X2 oder der KNX-Bus. Benutzereingriffe bleiben ohne Wirkung, und auf der Anzeige erscheint “OFF“, falls der Betriebsart-Umschaltkontakt aktiv ist oder falls der Fensterzustand über den Bus gesendet wird. 16 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 17: Temporärer Timer Zur Verlängerung Des Komfort-Betriebs
Während der vorübergehenden Verlängerung des Komfort-Betriebs erscheint auf der Anzeige das Symbol Ist Parameter P68 (Verlängerung Komfort-Betrieb) = 0, so kann verlängerter Komfort-Betrieb nicht aktiviert werden; das Drücken der Betriebsarttaste schaltet den Thermostaten auf Schutzbetrieb. 17 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 18: Kommunikationsbeispiele
Die Betriebsart bleibt auf Komfort, wie mit Parameter “Umsetzung Prekomfort” (P88 = 1) eingestellt. 12:00 13:00 17:00 20:00 06:00 08:00 Komfort Zeitprogramm Prekomfort Economy Schutzbetrieb Fenster offen Fensterkontakt Raum 1 Fenster geschlossen Komfort Tatsächliche Raumbetriebsart Raum 1 Economy Schutzbetrieb 18 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 19 08:00 12:00 13:00 17:00 20:00 Komfort Zeitprogramm Raumbetriebsart Prekomfort Economy Schutzbetrieb Betriebsart- Gedrückt Wahltaste am Thermostat Fenster offen Fensterkontakt Raum 2 Fenster geschlossen Komfort Tatsächliche Raumbetriebsart Raum 2 Economy Schutzbetrieb 19 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 20: Raumtemperatur-Sollwerte
Economy Zur Einstellung der Sollwerte für Economy-Betrieb sind die Regelparameter P11 und P12 zu verwenden. Der Sollwert für Heizen hat eine Werkeinstellung von 15 °C, derjenige für Kühlen 30 °C. 20 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 21: Einstellung Und Änderung Von Sollwerten
Sollwert Economy Heizen Sollwertschiebung H Economy Heizen Economy Kühlen Sollwertschiebung K Economy Kühlen Schutzbetrieb H Schutzbetrieb H Schutzbetrieb K Schutzbetrieb K Tatsächliche Raumbetriebsart Aktueller Sollwert (vom Thermostaten zur Temp’regelung verwendet) 21 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 22: Allgemeine Hinweise
∂ Die resultierenden Sollwerte für Kühlen und Heizen der gleichen Betriebsart liegen mindestens 0.5 K auseinander ∂ Das Resultat lokaler und zentraler Schiebung, zusammen mit der Raumbetriebsart, wird vom Thermostaten für die Temperaturregelung benutzt (aktueller Sollwert) 22 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 23: Applikationsübersicht
Ausgangssignal invertiert DC 10...0 V Einkanal mit Elektroheizung ∂ Einkanal für Heizen und Kühlen, mit Elektroheizung Ausgangssignal normal DC 0...10 V ∂ Einkanal für Heizen und Kühlen, mit Elektroheizung Ausgangssignal invertiert DC 10...0 V 23 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 24: Weitere Funktionen
Kontakt offen ⇓ Heizbetrieb Kontakt geschlossen ⇓ Kühlbetrieb Der Fühler oder Schalter kann an Eingangsklemme X2 oder X1 angeschlossen werden, je nach Einstellung der Eingänge (P38, P40). Siehe auch Kapitel 3.8. 24 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 25: Taupunktüberwachung
Ist die Funktion “Tastensperre” über Parameter P14 freigegeben, so werden die Tasten gesperrt oder freigegeben, indem die rechte Taste 3 Sekunden gedrückt wird. Ist “Auto-Sperrung” konfiguriert, sperrt 10 Sekunden nach der letzten Einstellung der Thermostat automatisch die Tasten. 25 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 26: Steuersequenzen
Heizen / Kühlen Kühlsequenz Umschaltung Einkanal Einkanal & Elektroheizung Hinweis: 1) Umschaltung Luft Für den Zusammenhang zwischen Sollwerten und Sequenzen, siehe Kapitel 3.6.6. 26 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 27: Applikations-Modus
Bei allen anderen Befehlen verhält sich der Thermostat wie in Auto-Betrieb, d.h. Heizen oder Kühlen nach Bedarf. 1) Bedingungen für Funktion “Nachtspülung“: – Aktuelle Raumtemperatur > Komfort-Sollwert für Kühlen – Falls Zulufttemperatur über KNX zur Verfügung steht: Zulufttemperatur < aktuelle Raumtemperatur 27 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 28 Folgendes Diagramm zeigt für ein Heiz- und Kühlsystem den Wert des Ausgangs als Funktion der Raumtemperatur: 1 = Heat 0 = Cool 100% Wheat = aktueller Sollwert für Heizen Wcool = aktueller Sollwert für Kühlen Wheat Wcool 28 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 29: Minimaler Und Maximaler Luftvolumenstrom
Ist Vmin grösser als 0, wird im Komfort- und Economy-Betrieb ein minimaler Luftvolumenstrom Vmin gewährleistet. Im Schutzbetrieb (oder Economy-Betrieb mit Sollwert = OFF) ist Vmin fix auf 0. Komfort- oder Economy-Betrieb Schutzbetrieb: Vmin immer = 0 29 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 30: Einkanal
Steuerbefehl Antrieb Vmin Min. Volumenstrom Vmax Max. Volumenstrom Hinweis: Die Diagramme zeigen nur den Proportionalanteil des PI-Reglers. Einstellung der Sequenz und der Steuerausgänge Siehe hierzu die Kapitel 3.4, 3.6.1 und 3.7. 30 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 31: Einkanal Mit Elektroheizung
Luftvolumenstrom-Signal Vmin während einer voreingestellten "Ventilatornachlaufzeit" aufrechterhalten werden (P54, Werkeinstellung = 60 Sekunden). In Verbindung mit einem Synco-Primärregler wird sichergestellt, dass der Primärventilator während der Nachlaufzeit weiterläuft. Siehe auch Kapitel 3.10.9. 31 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 32: Einstellung Der Sequenz Und Der Steuerausgänge
Proportionalband Kühlen Vmin Min. Volumenstrom Vmax Max. Volumenstrom Hinweis: Die Diagramme zeigen nur den Proportionalanteil des PI-Reglers. Einstellung der Sequenz und der Steuerausgänge Siehe hierzu die Kapitel 3.4, 3.6.1 und 3.7. 32 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 33: Sollwerte Und Sequenzen
= Sollwert Heizen für Economy- oder Schutzbetrieb HeatEco/Prot = Sollwert Kühlen für Economy- oder Schutzbetrieb CoolEco/Prot Y = Luft- / Wassersequenz T = Raumtemperatur Die Totzone kann über Parameter P33 eingestellt werden. 33 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 34: Steuerausgämge
Wird die Applikation mit Tool konfiguriert (DIP-Schalter 1 und 2 = OFF), muss die Konfiguration des Signaltyps von Y10 ebenfalls über Tool erfolgen. Hinweis: Während des Aufstartens werden vom Thermostaten nach jeder Änderung der DIP-Schalter-Stellungen die Regelparameter-Einstellungen ab Werk neu geladen. 34 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 35: Multifunktionaler Eingang, Digitaleingang
Eine Freigabe der Elektroheizung ist auch über Bus möglich. Freigabe In diesem Fall darf die Funktion nicht einem lokalen Eingang Elektro- X1, X2 zugeordnet werden. Siehe auch Kapitel 3.6. heizung 35 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 36: Störungsbehandlung
In allen anderen Fällen ist kein Ausgang aktiviert. Nachdem die Raumtemperatur in den Messbereich zurückgekehrt ist, nimmt der Thermostat wieder Komfort-Betrieb auf. Für Informationen zu Störungsmeldungen über den Bus, siehe Kapitel 3.10.10. K NX 36 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 37: Knx-Kommunikation
Basisdokumentation" [6] ∂ LTE-Mode-Datenpunkte und Einstellungen sind im Synco- Anwendungshandbuch [12] beschrieben ∂ Zur Projektierung und Inbetriebnahme eines spezifischen Systems dient das Synco 700-Planungs- und Inbetriebnahmeprotokoll (XLS-Tabelle in HIT, [7]) 37 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 38: Zonenadressierung In Lte-Mode (In Verbindung Mit Synco)
Hinweis: Die “Subzone” der “Geografischen Zone” ist “1“ (fix, nicht einstellbar). Das Gerät sendet und empfängt LTE-Kommunikationssignale nur, wenn die Zonenadresse gültig ist (nicht OSV = out of service = ausser Betrieb). 38 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 39 Informationen auch ein Synco-Gerät mit ein (z.B. RMU7xx). Aussentemperaturzone Eine in Aussentemperaturzone 1 empfangene Aussentemperatur kann am Thermostat angezeigt werden, falls entsprechend eingestellt Zone = 1 (fix) (Parameter P07 = 2). 39 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 40: Beispiel Einer Heiz- Und Kühlbedarfszone
Wärmebedarf direkt an den Primärregler (in obiger Abbildung an den RMH760). (1) und (2) bezeichnen die Nummern der Verteilzone. Hinweis: Dieser Applikationstyp kann sinngemäss auch auf Kälteverteilzonen und Luftverteilzonen übertragen werden 40 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 41: Sendeintervall Und Empfangsintervall
In Verbindung mit Synco wird der Luftbedarf eines jeden Raums an das GA- System übermittelt, damit der benötigte Luftvolumenstrom bereitgestellt wird. K NX In S-Mode steht das aktuelle Zustandssignal der Luftklappe zur Verfügung. Steuerausgang VVS 41 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 42: Verriegelung Der Elektroheizung Durch Den Primärregler (Nur In Lte-Mode)
Hinweis: Die Abkühlzeit kann für jede einzelne Elektroheizung über den Parameter "Ventilatornachlaufzeit" (P54, Werkeinstellung = 60 Sekunden) eingestellt werden. Vorsicht Allgemeine Regel: Bei ungenügendem Luftvolumenstrom kann der Thermostat die Elektroheizung vor Überhitzung nicht schützen. Aus diesem Grund muss die 42 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 43: Störungsfunktion Über Knx
Über das Kommunikationsobjekt “Störungsübertragung” (sperren / freigeben) kann K NX ein Alarmsystem dem Thermostaten befehlen, die Übertragung von Störungen an Störungsübertragung den Bus zu stoppen. Dies hat keine Auswirkungen auf die lokale Anzeige von Störungen. 43 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 44: Notsteuerung (Nur In Lte-Mode)
Jede Funktion, die gerade abläuft, wie z.B. Ventilatornachlauf etc., wird sofort gestoppt. Die Prioritäten sind folgende: Rauch (Notbetrieb 1...4) Feuer (Notbetrieb 5) Ventilatornachlauf (Notbetrieb 0 und Ventilatornachlauffunktion der Elektroheizung akiv) Normalbetrieb (Notbetrieb 0 und Betrieb über Betriebsarttaste) 44 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 45: Kommunikationsobjekte (S-Mode)
24, 35 30 Zulufttemperatur Störungsübertragung Störungszustand 25, 43 Störungsinformation 25, 36, Eingangs-Kommunikationsobjekt Ausgangs-Kommunikationsobjekt Eingangs- und Ausgangs-Kommunikationsobjekt 8-Bit oder 1-Bit-Objekt, wählbar mit Parameter in ETS Sichtbarkeit abhängig von gewählter Applikation / Funktion 45 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 46: Beschreibung Der Kommunikationsobjekte
Economy oder Komfort (wählbar über P88). 8 bit Schaltuhr Trigger 1.017 Gibt die Stellung der Luftklappe an, z.B. Einkanal Komfort 1 bit Economy Schutzbetrieb HLK-Betrieb entweder auf Komfort, Economy oder Schutzbetrieb schalten 46 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 47 Wirksinns an (eingestellt über Parameter P39/P41) Aussen- Tempera- 9.001 temperatur turwert 2 Byte Die von einem KNX-Fühler erfasste Aussentemperatur kann am Thermostat angezeigt werden, wenn Parameter P07 "Zusätzliche Benutzerinformation” auf 2 (Aussentemperatur) gesetzt ist 47 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 48: Regelparameter
Die Werkeinstellungen der Regelparameter können über Parameter P71 neu geladen werden, indem der Wert auf “ON” gestellt und durch gleichzeitiges Drücken von + und – bestätigt wird. Während des erneuten Ladens erscheint auf der Anzeige “8888”. 48 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 49: Parametereinstellungen / Herunterladen Über Tool
∂ Die RDU KNX-Raumthermostate erfordern Version ETS3f oder höher bzw. ACS700-Version 5.11 oder höher Anschliessen eines Der Anschluss eines KNX-Inbetriebnahme- / Bedien-Tools an die Raumthermostate KNX-Tools RDU ist in Kapitel 4.2 beschrieben. 49 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 50: Parameter Der Serviceebene
WHeatEco = 5 °C min Tastensperre 0 = Entsperrt 1 = Auto Sperrung 2 = Manuelle Sperrung Hinweis: Die Anzeige des Parameters hängt von der gewählten Applikation und der Funktion ab. 50 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 51: Parameter Der Fachmannebene Mit Diagnose Und Test
0 (= OFF) 0...360 min Temporärer Komfortbetrieb OFF = Gesperrt ON = Freigegeben Temporärer Komfort-Sollwert OFF = Gesperrt ON = Erneutes Laden starten Während des erneuten Ladens erscheint für 3 s “8888” 51 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 52: Diagnose & Test
= Eingang H/K kurzgeschlossen = Eingang H/K offen X2 Status = Nicht aktiviert (für DI) = Aktiviert (DI) 0…49 °C = Aktueller Temp’wert (für AI) = Eingang H/K kurzgeschlossen = Eingang H/K offen 52 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 53: Handhabung
∂ Die Kabel des KNX-Kommunikationseingangs CE+ / CE- müssen für AC 230 V isoliert sein, falls die Unterputzdose AC 230 V-Netzspannung führt ∂ Vor dem Öffnen ist das Gerät von der Stromzufuhr zu trennen Inbetriebnahme 53 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 54 CE+ CE- RS232 ETS/ACS ACS und ETS benötigen eine Schnittstelle: – RS-232 KNX-Schnittstelle (z.B. Siemens N148 / UP146 / UP152) – OCI700, OCI702 USB-KNX-Schnittstelle Hinweis: Eine externe KNX-Busspeisung ist erforderlich, wenn ein Raumthermostat RDU direkt über eine KNX-Schnittstelle mit einem Tool (ACS700 oder ETS) verbunden wird.
-
Seite 55: Programmiermodus
Jedes Gerät hat eine charakteristische KNX-Seriennummer hinter der Front- abdeckung aufgedruckt. Ein zusätzlicher Aufkleber mit der gleichen KNX-Seriennummer befindet sich in der Verpackungsschachtel. Dieser Aufkleber ist für Dokumentationszwecke für Installateure gedacht. 55 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 56: Bedienung
Tasten + und – >3 s drücken und Zum Parametriermodus auf loslassen, Fachmannebene, Diagnose und Test dann Taste – nochmals >3 s drücken Betriebsarttaste und Taste + Zum (KNX-) Programmiermodus gleichzeitig 6 s drücken 56 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 57: Fernbedienung
Die Geräte gelten für die Entsorgung als Elektronik-Altgerät im Sinne der Europäischen Richtlinie 2012/19/EU und dürfen nicht als Haushaltsmüll entsorgt werden. ∂ Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. ∂ Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 57 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 58: Unterstützte Knx-Tools
Auch gibt sie nur eine kurze Übersicht über die Hauptfunktionalität des ACS. Ausführliche Informationen hierzu enthält ACS Online Help. Die Einstellung der RDU KNX-Parameter wird nur von ACS700 Version 5.11 Hinweis! STOP oder höher unterstützt. 5.2.1 Parametereinstellungen mit ACS 58 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 59: Bedienung Und Überwachung Mit Acs
Zum Starten der Parametrierung Anwendungen wählen, dann Parametrierung... Die Applikations- und Regelparameter können eingestellt und heruntergeladen werden. Spalte Zeile Nr. enthält die Parameternummer gemäss Parametertabelle. Siehe Kapitel 3.11. 5.2.2 Bedienung und Überwachung mit ACS 59 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 60: Anlagenschaltbilder In Acs Operating
∂ Es können nur Regelparameter geändert werden, keine Applikationen! Anlagenschaltbilder in ACS Operating bietet Anlagenschaltbilder zur einfachen Überwachung und ACS Operating Bedienung der Thermostaten. Um die Anwendung zu starten, Anwendung wählen, dann Anlagenschaltbild. 60 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 61 ACS bietet Standard-Anlagenschaltbilder für die RDU KNX-Raumthermostate, die wie folgt von der Konfiguration abhängen: Anlagetyp Applikation Einkanal Einkanal mit Elektroheizung 61 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 62: Bedienung Und Überwachung Mit Ozw772
Die Applikation kann nicht in Textform angezeigt werden; als Ersatz wird eine Nummer verwendet: (Parameter Anlagetyp im Menü Basiseinstellung): 0 = keine Applikation 1 = Einkanal 2 = Einkanal und Elektroheizung 62 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 63: Anschluss
– X1 = Betriebsart-Umschaltkontakt – X2 = externer Fühler (Funktion wählbar über Parameter P38/P40) Messnull für Fühler und Schalter KNX-Daten + KNX-Daten - Anschlussschaltpläne Raumthermostat RDU341 Klappenantrieb, VVS-Kompaktregler 10 A Elektroheizung S1, S2 Schalter (Keycard, Fensterkontakt etc.) B1, B2 Temperaturfühler (Rücklufttemperatur, externe Raumtemperatur, Umschaltfühler... -
Seite 64: Ausführung
Befestigungslochabstand von 60,3 mm. Die Gehäusefront wird in die Montageplatte eingeführt und eingerastet. 1 Betriebsarttaste / Schutzbetrieb 2 Tasten zur Änderung von Sollwerten und Regelparametern Zur Bedienung siehe Kapitel 4.3. 64 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 65: Massbilder
Massbilder Abmessungen in mm 65 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... -
Seite 66: Technische Daten
15 °C/30 °C (AUS, 5...40°C) Schutzbetrieb (P65-P66) 8 °C/AUS (AUS, 5...40 °C) Multifunktionaler Eingang X1/X2 Wählbar 0...8 Eingang X1, Standardwert (P38) 3 (Betriebsart-Umschaltung) 1 (externer Eingang X2, Standardwert (P40) Temperaturfühler) 66 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 67 1 x 0,4…2,5 mm oder 2 x 0,4…1,5 mm Farbe der Gehäusefront RAL 9003 weiss Gewicht mit / ohne Verpackung 0,163 kg / 0,233 kg Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 67 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
-
Seite 68: Stichwortverzeichnis
Umschalter ............24 Luftbedarf ............41 Verlängerung des Komfort-Betriebs .....17 VVS-Umschaltung ..........24 VVS-Umschaltung über Bus ........26 Montage und Installation ........53 Multifunktionale Eingänge ........35 Zeitprogrammänderung ........16 Zulufttemperatur ..........24 Nachstellzeit ............13 68 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17... - Seite 69 Siemens Schweiz AG © 2010 – 2017 Siemens Switzerland Ltd. Building Technologies Division Änderungen vorbehalten International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies 69 / 69 Siemens RDU341 Basisdokumentation CE1P3172de Building Technologies 2017-02-17...
