Bedienungsanleitung

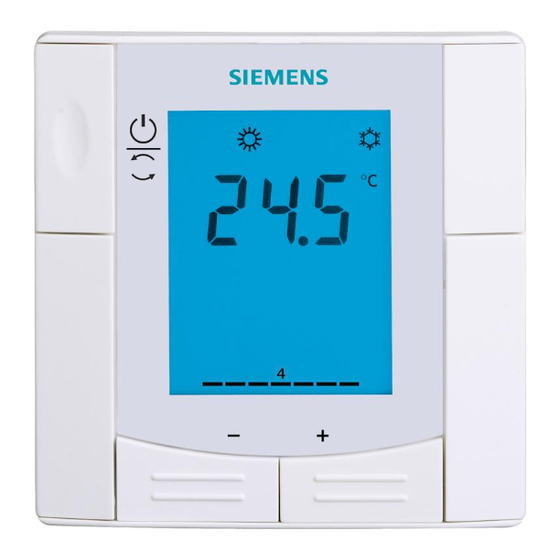

RDU341 – der Raumthermostat mit KNX-Kommunikation, der es Ihnen gestattet, die ideale Raumtemperatur einzustellen.
Der Thermostat bietet folgende Betriebsarten: Komfort-, Energiespar- und Schutzbetrieb.
Zusätzlich kann er im "Auto Timer"-Betrieb arbeiten gemäss einem Zeitprogramm über KNX-Bus.
Sie können entweder auf die Werkeinstellungen vertrauen oder eigene Anpassungen vornehmen.
Schutz-Betrieb
"Auto Timer"-Betrieb
Komfort-Betrieb **
Energspar-Betrieb **
Gemessene Raumtemperatur,
Sollwerte und Parameter
Tageszeit oder zusätzliche
Benutzerinformationen
Aktuelle Raumtemperatur
Aussentemperatur
Alarmanzeige *
Betriebsart-Taste
– Schutz-Betrieb ( )
– "Auto Timer"-Betrieb ( )
– Komfort-Betrieb ( ) **
– Energiespar-Betrieb ( ) **
* Muss durch Ihren Heizungsinstallateur konfiguriert werden.
** Muss mit Parameter P02 freigegeben werden
CE1B3172de / 26.11.2009
Kondensatbildung im Raum*
Kühlbedarf / Kühlen
Heizbedarf / Heizen
Elektr. Heizung eingeschaltet
Verlängerter Komfort-Betrieb
Tasten sind verriegelt
Wochentag 1...7
(1 = Montag / 7 = Sonntag)
Hinweise:
– Wenn das Zeitprogramm über KNX-
Bus des Betriebszustand ändert, geht
der Thermostat zurück in den "Auto-
Timer"-Betrieb.
– Wenn ein Zeitprogramm über KNX-Bus
den Thermostaten auf Schutzbetrieb
umgestellt hat, haben Bedien-Eingriffe
keine Wirkung, die Anzeige blinkt und
zeigt "OFF".
– Wenn auf dem KNX-Bus kein Zeitpro-
gramm existiert, ist kein "Auto Timer"-
Kälter / wärmer
Betrieb möglich
RDU341
Raumtemperatur ändern
+ / – Drücken Sie die + oder – Taste, um den aktuellen Raumtemperatur-Sollwert für
Komfort-Betrieb zu ändern. Der Thermostat geht in den Komfort-Betrieb
Der Verstellbereich ist 5...40 °C; er kann mit Parameter P09 und P10 begrenzt
werden.
Betriebsart des Thermostaten umschalten
Wenn Sie die Betriebsart-Taste
Im Schutzbetrieb arbeitet der Thermostat nicht. Aber wenn die Raumtemperatur
unter 8°C fällt, schaltet die Heizung ein, um den Raum gegen Frost zu schützen.
Ihr Heizungsinstallateur kann auf Wunsch die Frostschutz-Grenze ändern und
auch eine Wärmeschutz-Grenze eingeben.
Änderung durch Installateur 
Im Komfort-Betrieb regelt der Thermostat die Raumtemperatur auf den Sollwert.
Dieser kann mittels der + oder – Taste verstellt werden.
Im Energiesparbetrieb wird die Raumtemperatur auf tieferen / höheren Werten
gehalten, um Energie und Kosten zu sparen.
Die Umstellung des Thermostaten auf Energiespar-Betrieb geschieht entweder
durch Drücken der Betriebsart-Taste (falls mit Parameter P02 freigegeben) oder
durch ein externes Signal (Kontakt oder KNX Busbefehl), z.B. Fensterkontakt,
Keycard oder Präsenzmelder.
Die Sollwerte für Energiespar-Betrieb sind 15 °C für Heizen und 30 °C für Kühlen.
Benutzen Sie die Parameter P11 und P12 zum Verstellen.
Wichtig: Sie können diese Werte auf OFF stellen; Der Thermostat ist dann inaktiv,
d.h. es wird weder geheizt noch gekühlt. Frostgefahr!
Im "Auto Timer"-Betrieb wechselt der Thermostat automatisch zwischen Komfort
und Energiespar-Betrieb gemäss dem Zeitprogramm via KNX-Bus.
Heizen / Kühlen umschalten
Die Umschaltung zwischen Heizen und Kühlen geschieht entweder automatisch
/
durch einen Umschaltfühler oder -Schalter oder einen Befehl über KNX-Bus vom
zentralen Steuergerät, oder manuell, wenn Sie die Betriebsart-Taste
Wenn der Thermostat für "nur kühlen" oder "nur heizen" konfiguriert ist, ist keine
Umschaltung verfügbar (siehe Parameter P01).
Bei automatischer Umschaltung oder "nur kühlen" / "nur heizen":
Symbol zeigt an, dass das Heizventil offen ist
Symbol zeigt an, dass das Kühlventil offen ist
Bei manueller Umschaltung:
Symbol zeigt an, dass der Thermostat im Heizbetrieb ist
Symbol zeigt an, dass der Thermostat im Kühlbetrieb ist
Änderungen vorbehalten
.
drücken, ändert die Betriebsart-Anzeige:
Frostschutz: ........... ˚C
Wärmeschutz: ........... ˚C
. drücken.
