Beispiel 1
Zeitprogramm
Fensterkontakt
Raum 1
Tatsächliche
Raumbetriebsart
Raum 1
18 / 69
Siemens
Building Technologies
3.2.2

Kommunikationsbeispiele

Folgende Beispiele zeigen 2 typische Anwendungen eines zentralen
Zeitprogramms in Verbindung mit lokaler Steuerung der Raumbetriebsart.
Die Raumbetriebsart in den Räumen 1...2 eines Gebäudes wird durch das
Zeitprogramm bestimmt. In allen Räumen sind Fensterkontakte installiert.
Folgende Bedingungen sind spezifiziert:
Die Räume werden wie folgt genutzt und durch das Zeitprogramm gesteuert:
– Nachtabsenkung von 17:00 bis 08:00 (Economy)
– Schutzbetrieb von 20:00 bis 06:00
– Mittagspause von 12:00 bis 13:00 (Prekomfort)
Die Umsetzung (Parameter P88) für Prekomfort über Bus wird am Thermostaten
wie folgt eingestellt:
– Raum 1: Komfort (1)
– Raum 2: Economy (0)

Betriebsart-Umschaltung

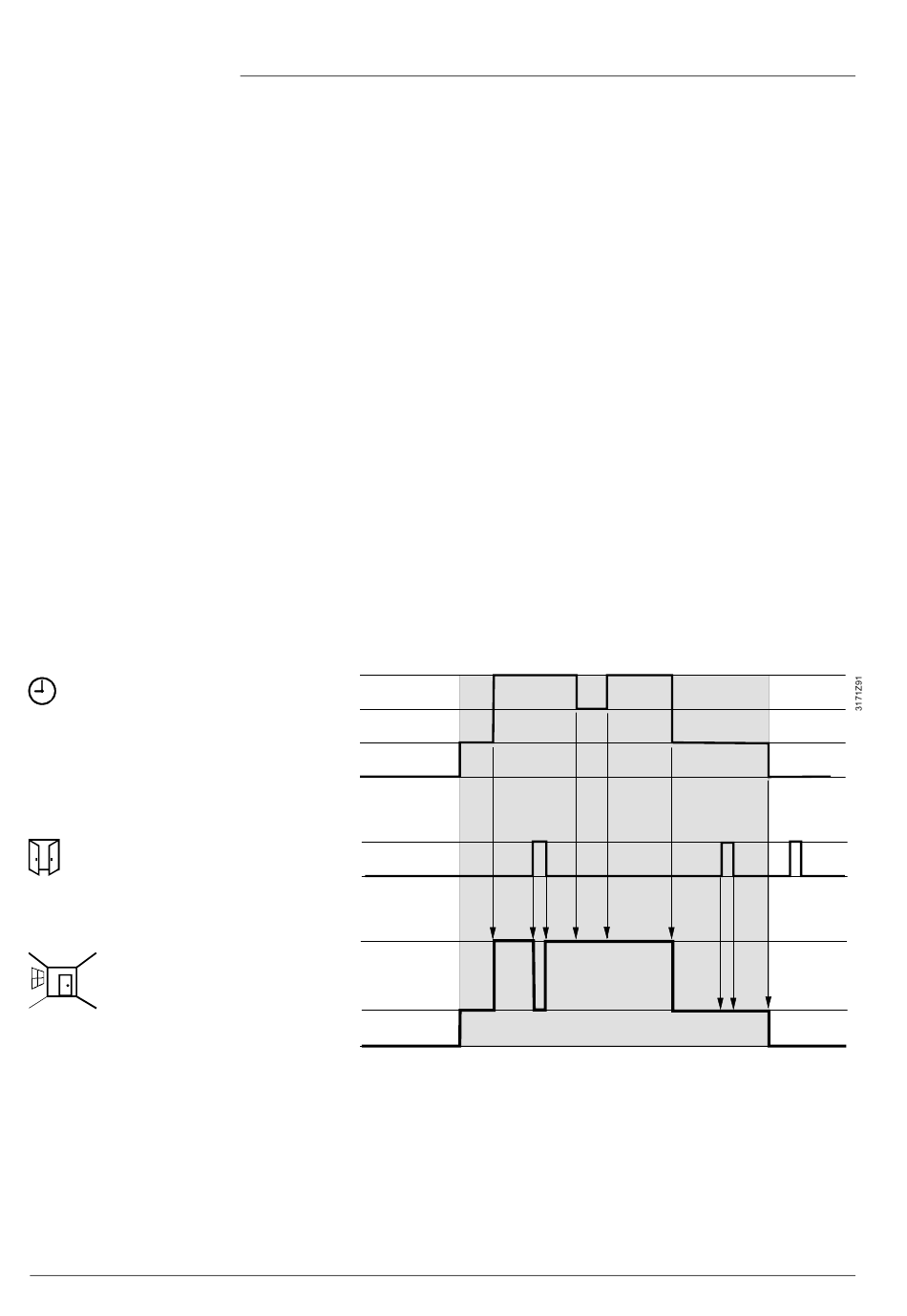

In Raum 1 wird das Fenster kurz geöffnet, ein Mal am Morgen, ein Mal am
Nachmittag und ein Mal am Abend (1). Nur das Öffnen am Morgen hat einen
direkten Einfluss auf die tatsächliche Raumbetriebsart.
Während der Mittagspause wechselt das Zeitprogramm auf Prekomfort.
Die Betriebsart bleibt auf Komfort, wie mit Parameter "Umsetzung Prekomfort"
(P88 = 1) eingestellt.
Komfort
Prekomfort
Economy
Schutzbetrieb
Fenster offen
Fenster
geschlossen
Komfort
Economy
Schutzbetrieb
RDU341 Basisdokumentation
12:00 13:00
06:00 08:00
1)
2)
17:00 20:00
1)
1)
