Digitales Display - MOTO GUZZI V7 Racer Bedienungsanleitung

•

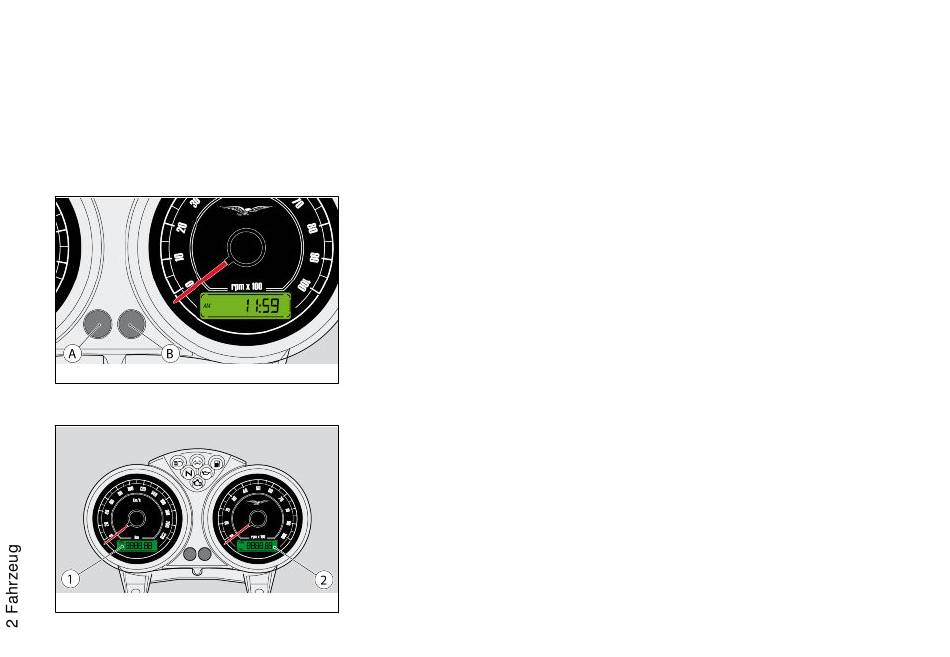

Wird die Taste (B) betätigt, wird auf Einstellung der MINUTEN umgestellt.
Die entsprechenden Ziffern blinken.
•
Mit jedem Druck auf die Taste (A) wird um 1 vorgestellt (von 0 bis 59 und
zurück auf Null).
•
Wird die Taste (A) länger als fünf Sekunden gedrückt gehalten: Alle 100 ms
wird um 1 vorgestellt.
•
Mit einem weiteren Druck auf die Taste (B) wird der Einstellmodus beendet
und auf Normalbetrieb zurückgestellt.
•
Die Uhr kann nur bei angehaltenem Fahrzeug (Geschwindigkeit Null) einge-
stellt werden.
Anzeige der Uhrzeit
•
Die Anzeige unterscheidet sich von der Einstellung durch das Blinken der
beiden mittleren Punkte.
Angezeigte Sequenz:
- AM von 0.00 bis 11.59
- PM von 12.00 bis 11.59
02_09

Digitales display (02_10)

•
Wird der Zündschlüssel auf "ON" gedreht, verhält sich das System wie folgt:
- Alle Kontrolllampen werden gleichzeitig eingeschaltete (Lampentest).
- Die Zeiger werden zunächst auf Null, dann auf Vollausschlag und anschließend
wieder zurück auf Null gestellt.
- Für eine Sekunde werden alle Segmente an den beiden Display eingeschaltet.
- Alle Kontrolllampen (außer den aktiven) werden ausgeschaltet und das Display wird
auf Normalanzeige zurückgestellt.
02_10
24
