5 Messprinzip

In Kombination mit der Abgassonde saugt das OPTIMA 7 ein Teilvolumen des Abgases aus dem Verbrennungska-
nal ab und analysiert es mittels elektrochemischer Sensoren auf seine Bestandteile.
Druck (Zug) und Temperatur werden durch die Konstruktion der Abgassonde direkt an deren Sondenspitze gemes-
sen.

5.1 Gaslaufplan

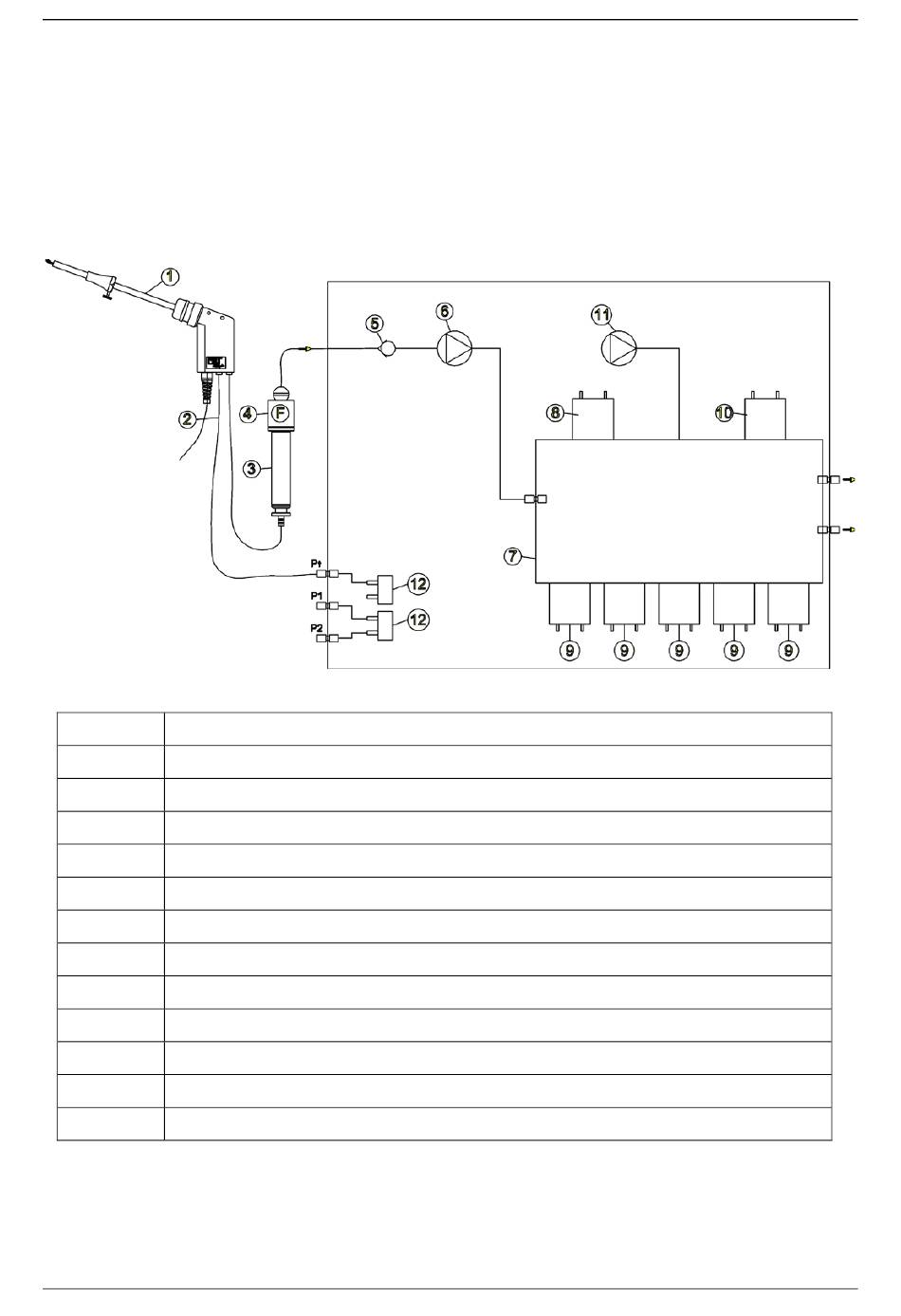

Gaslaufplan mit Freispülpumpe
Position Beschreibung
1 Abgassonde
2 3-fach-Schlauch
3 Kondensatabscheider
4 Filter
5 Rückschlagventil
6 Abgaspumpe
7 Sensorkammer
8 O -Sensor
2
9 weitere elektrochemische Sensoren *
10 CO2 NDIR Sensor *
11 Freispülpumpe */ nicht möglich bei CO2 NDIR Sensor
12 Drucksensor *
* ausstattungsabhängig
