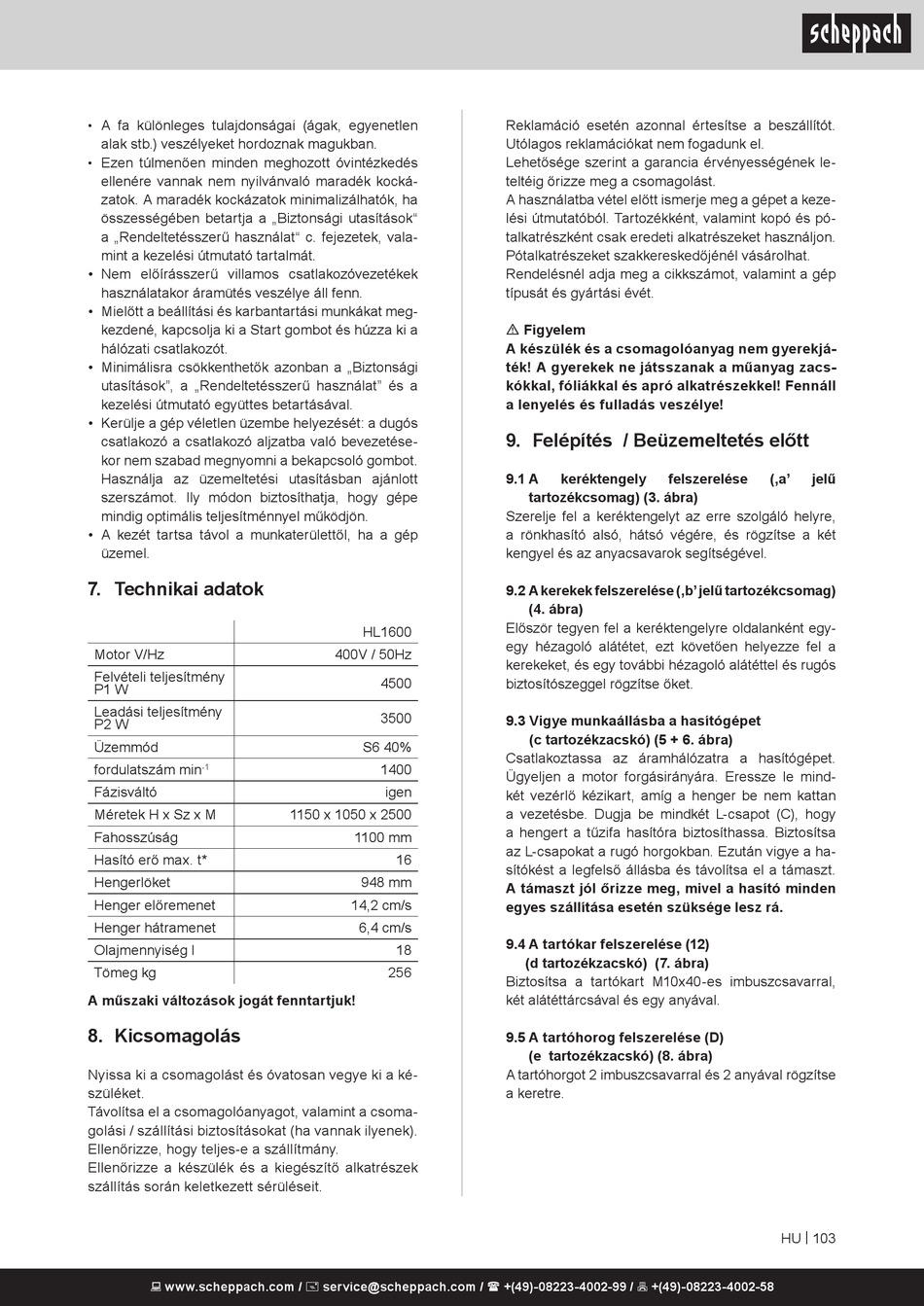

A fa különleges tulajdonságai (ágak, egyenetlen
•
alak stb.) veszélyeket hordoznak magukban.
Ezen túlmenően minden meghozott óvintézkedés
•
ellenére vannak nem nyilvánvaló maradék kocká-
zatok. A maradék kockázatok minimalizálhatók, ha
összességében betartja a „Biztonsági utasítások"
a „Rendeltetésszerű használat" c. fejezetek, vala-
mint a kezelési útmutató tartalmát.
• Nem előírásszerű villamos csatlakozóvezetékek
használatakor áramütés veszélye áll fenn.
• Mielőtt a beállítási és karbantartási munkákat meg-
kezdené, kapcsolja ki a Start gombot és húzza ki a
hálózati csatlakozót.
• Minimálisra csökkenthetők azonban a „Biztonsági
utasítások", a „Rendeltetésszerű használat" és a
kezelési útmutató együttes betartásával.
• Kerülje a gép véletlen üzembe helyezését: a dugós
csatlakozó a csatlakozó aljzatba való bevezetése-
kor nem szabad megnyomni a bekapcsoló gombot.
Használja az üzemeltetési utasításban ajánlott
szerszámot. Ily módon biztosíthatja, hogy gépe
mindig optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettől, ha a gép
üzemel.

7. Technikai adatok

Motor V/Hz
Felvételi teljesítmény
P1 W
Leadási teljesítmény
P2 W
Üzemmód
fordulatszám min
-1
Fázisváltó
Méretek H x Sz x M
Fahosszúság
Hasító erő max. t*
Hengerlöket
Henger előremenet
Henger hátramenet
Olajmennyiség l
Tömeg kg
A műszaki változások jogát fenntartjuk!
8. Kicsomagolás
Nyissa ki a csomagolást és óvatosan vegye ki a ké-
szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-
golási / szállítási biztosításokat (ha vannak ilyenek).
Ellenőrizze, hogy teljes-e a szállítmány.
Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL1600
400V / 50Hz
4500
3500
S6 40%
1400
igen
1150 x 1050 x 2500
1100 mm
16
948 mm
14,2 cm/s
6,4 cm/s
18
256
Reklamáció esetén azonnal értesítse a beszállítót.
Utólagos reklamációkat nem fogadunk el.
Lehetősége szerint a garancia érvényességének le-
teltéig őrizze meg a csomagolást.
A használatba vétel előtt ismerje meg a gépet a keze-
lési útmutatóból. Tartozékként, valamint kopó és pó-
talkatrészként csak eredeti alkatrészeket használjon.
Pótalkatrészeket szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m Figyelem
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
9. Felépítés / Beüzemeltetés előtt
9.1 A keréktengely felszerelése
tartozékcsomag) (3. ábra)
Szerelje fel a keréktengelyt az erre szolgáló helyre,
a rönkhasító alsó, hátsó végére, és rögzítse a két
kengyel és az anyacsavarok segítségével.
9.2 A kerekek felszerelése (‚b' jelű tartozékcsomag)
(4. ábra)
Először tegyen fel a keréktengelyre oldalanként egy-
egy hézagoló alátétet, ezt követően helyezze fel a
kerekeket, és egy további hézagoló alátéttel és rugós
biztosítószeggel rögzítse őket.
9.3 Vigye munkaállásba a hasítógépet
(c tartozékzacskó) (5 + 6. ábra)
Csatlakoztassa az áramhálózatra a hasítógépet.
Ügyeljen a motor forgásirányára. Eressze le mind-
két vezérlő kézikart, amíg a henger be nem kattan
a vezetésbe. Dugja be mindkét L-csapot (C), hogy
a hengert a tűzifa hasítóra biztosíthassa. Biztosítsa
az L-csapokat a rugó horgokban. Ezután vigye a ha-
sítókést a legfelső állásba és távolítsa el a támaszt.
A támaszt jól őrizze meg, mivel a hasító minden
egyes szállítása esetén szüksége lesz rá.
9.4 A tartókar felszerelése (12)
(d tartozékzacskó) (7. ábra)
Biztosítsa a tartókart M10x40-es imbuszcsavarral,
két alátéttárcsával és egy anyával.
9.5 A tartóhorog felszerelése (D)
(e tartozékzacskó) (8. ábra)
A tartóhorgot 2 imbuszcsavarral és 2 anyával rögzítse
a keretre.
(‚a' jelű
