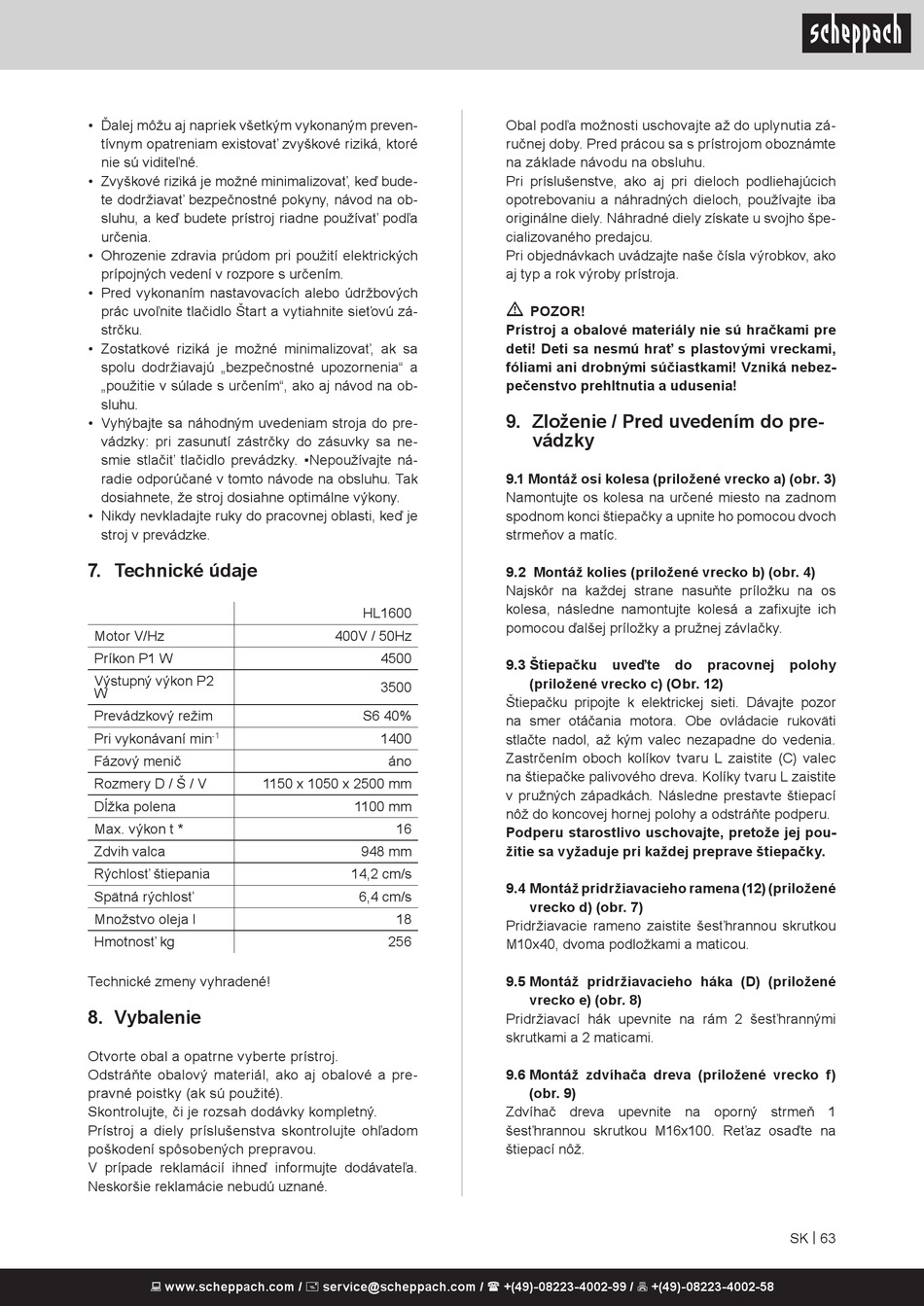

• Ďalej môžu aj napriek všetkým vykonaným preven-
tívnym opatreniam existovať zvyškové riziká, ktoré
nie sú viditeľné.
• Zvyškové riziká je možné minimalizovať, keď bude-
te dodržiavať bezpečnostné pokyny, návod na ob-
sluhu, a keď budete prístroj riadne používať podľa
určenia.
• Ohrozenie zdravia prúdom pri použití elektrických
prípojných vedení v rozpore s určením.
• Pred vykonaním nastavovacích alebo údržbových
prác uvoľnite tlačidlo Štart a vytiahnite sieťovú zá-
strčku.
• Zostatkové riziká je možné minimalizovať, ak sa
spolu dodržiavajú „bezpečnostné upozornenia" a
„použitie v súlade s určením", ako aj návod na ob-
sluhu.
• Vyhýbajte sa náhodným uvedeniam stroja do pre-
vádzky: pri zasunutí zástrčky do zásuvky sa ne-
smie stlačiť tlačidlo prevádzky. ▪Nepoužívajte ná-
radie odporúčané v tomto návode na obsluhu. Tak
dosiahnete, že stroj dosiahne optimálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je
stroj v prevádzke.
7. Technické údaje
Motor V/Hz
Príkon P1 W
Výstupný výkon P2
W
Prevádzkový režim
Pri vykonávaní min
-1
Fázový menič
Rozmery D / Š / V
Dĺžka polena
Max. výkon t *
Zdvih valca
Rýchlosť štiepania
Spätná rýchlosť
Množstvo oleja l
Hmotnosť kg
Technické zmeny vyhradené!

8. Vybalenie

Otvorte obal a opatrne vyberte prístroj.
Odstráňte obalový materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
Skontrolujte, či je rozsah dodávky kompletný.
Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
V prípade reklamácií ihneď informujte dodávateľa.
Neskoršie reklamácie nebudú uznané.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL1600
400V / 50Hz
4500
3500
S6 40%
1400
áno
1150 x 1050 x 2500 mm
1100 mm
16
948 mm
14,2 cm/s
6,4 cm/s
18
256
Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby. Pred prácou sa s prístrojom oboznámte
na základe návodu na obsluhu.
Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho špe-
cializovaného predajcu.
Pri objednávkach uvádzajte naše čísla výrobkov, ako
aj typ a rok výroby prístroja.
m
POZOR!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
9. Zloženie / Pred uvedením do pre-
vádzky
9.1 Montáž osi kolesa (priložené vrecko a) (obr. 3)
Namontujte os kolesa na určené miesto na zadnom
spodnom konci štiepačky a upnite ho pomocou dvoch
strmeňov a matíc.
9.2 Montáž kolies (priložené vrecko b) (obr. 4)
Najskôr na každej strane nasuňte príložku na os
kolesa, následne namontujte kolesá a zafixujte ich
pomocou ďalšej príložky a pružnej závlačky.
9.3 Štiepačku uveďte do
(priložené vrecko c) (Obr. 12)
Štiepačku pripojte k elektrickej sieti. Dávajte pozor
na smer otáčania motora. Obe ovládacie rukoväti
stlačte nadol, až kým valec nezapadne do vedenia.
Zastrčením oboch kolíkov tvaru L zaistite (C) valec
na štiepačke palivového dreva. Kolíky tvaru L zaistite
v pružných západkách. Následne prestavte štiepací
nôž do koncovej hornej polohy a odstráňte podperu.
Podperu starostlivo uschovajte, pretože jej pou-
žitie sa vyžaduje pri každej preprave štiepačky.
9.4 Montáž pridržiavacieho ramena (12) (priložené
vrecko d) (obr. 7)
Pridržiavacie rameno zaistite šesťhrannou skrutkou
M10x40, dvoma podložkami a maticou.
9.5 Montáž pridržiavacieho háka (D) (priložené
vrecko e) (obr. 8)
Pridržiavací hák upevnite na rám 2 šesťhrannými
skrutkami a 2 maticami.
9.6 Montáž zdvíhača dreva (priložené vrecko f)
(obr. 9)
Zdvíhač dreva upevnite na oporný strmeň 1
šesťhrannou skrutkou M16x100. Reťaz osaďte na
štiepací nôž.
pracovnej polohy
