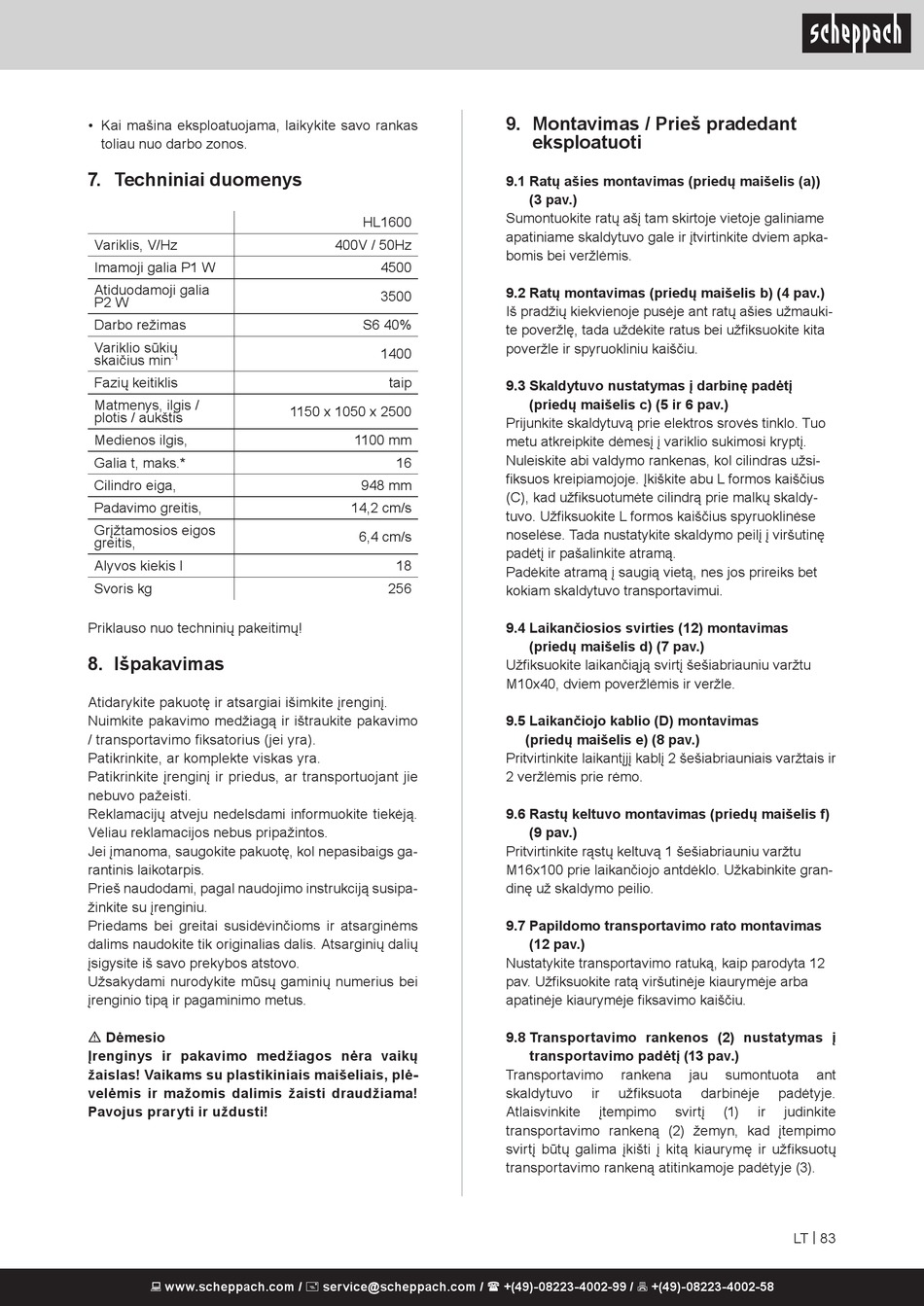

• Kai mašina eksploatuojama, laikykite savo rankas
toliau nuo darbo zonos.

7. Techniniai duomenys

Variklis, V/Hz
Imamoji galia P1 W
Atiduodamoji galia
P2 W
Darbo režimas
Variklio sūkių
skaičius min
-1
Fazių keitiklis
Matmenys, ilgis /
plotis / aukštis
Medienos ilgis,
Galia t, maks.*
Cilindro eiga,
Padavimo greitis,
Grįžtamosios eigos
greitis,
Alyvos kiekis l
Svoris kg
Priklauso nuo techninių pakeitimų!
8. Išpakavimas
Atidarykite pakuotę ir atsargiai išimkite įrenginį.
Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
Patikrinkite, ar komplekte viskas yra.
Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
Reklamacijų atveju nedelsdami informuokite tiekėją.
Vėliau reklamacijos nebus pripažintos.
Jei įmanoma, saugokite pakuotę, kol nepasibaigs ga-
rantinis laikotarpis.
Prieš naudodami, pagal naudojimo instrukciją susipa-
žinkite su įrenginiu.
Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių dalių
įsigysite iš savo prekybos atstovo.
Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
m Dėmesio
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL1600
400V / 50Hz
4500
3500
S6 40%
1400
taip
1150 x 1050 x 2500
1100 mm
16
948 mm
14,2 cm/s
6,4 cm/s
18
256
9. Montavimas / Prieš pradedant
eksploatuoti
9.1 Ratų ašies montavimas (priedų maišelis (a))
(3 pav.)
Sumontuokite ratų ašį tam skirtoje vietoje galiniame
apatiniame skaldytuvo gale ir įtvirtinkite dviem apka-
bomis bei veržlėmis.
9.2 Ratų montavimas (priedų maišelis b) (4 pav.)
Iš pradžių kiekvienoje pusėje ant ratų ašies užmauki-
te poveržlę, tada uždėkite ratus bei užfiksuokite kita
poveržle ir spyruokliniu kaiščiu.
9.3 Skaldytuvo nustatymas į darbinę padėtį
(priedų maišelis c) (5 ir 6 pav.)
Prijunkite skaldytuvą prie elektros srovės tinklo. Tuo
metu atkreipkite dėmesį į variklio sukimosi kryptį.
Nuleiskite abi valdymo rankenas, kol cilindras užsi-
fiksuos kreipiamojoje. Įkiškite abu L formos kaiščius
(C), kad užfiksuotumėte cilindrą prie malkų skaldy-
tuvo. Užfiksuokite L formos kaiščius spyruoklinėse
noselėse. Tada nustatykite skaldymo peilį į viršutinę
padėtį ir pašalinkite atramą.
Padėkite atramą į saugią vietą, nes jos prireiks bet
kokiam skaldytuvo transportavimui.
9.4 Laikančiosios svirties (12) montavimas
(priedų maišelis d) (7 pav.)
Užfiksuokite laikančiąją svirtį šešiabriauniu varžtu
M10x40, dviem poveržlėmis ir veržle.
9.5 Laikančiojo kablio (D) montavimas
(priedų maišelis e) (8 pav.)
Pritvirtinkite laikantįjį kablį 2 šešiabriauniais varžtais ir
2 veržlėmis prie rėmo.
9.6 Rastų keltuvo montavimas (priedų maišelis f)
(9 pav.)
Pritvirtinkite rąstų keltuvą 1 šešiabriauniu varžtu
M16x100 prie laikančiojo antdėklo. Užkabinkite gran-
dinę už skaldymo peilio.
9.7 Papildomo transportavimo rato montavimas
(12 pav.)
Nustatykite transportavimo ratuką, kaip parodyta 12
pav. Užfiksuokite ratą viršutinėje kiaurymėje arba
apatinėje kiaurymėje fiksavimo kaiščiu.
9.8 Transportavimo rankenos (2) nustatymas į
transportavimo padėtį (13 pav.)
Transportavimo rankena
skaldytuvo ir užfiksuota
Atlaisvinkite įtempimo svirtį
transportavimo rankeną (2) žemyn, kad įtempimo
svirtį būtų galima įkišti į kitą kiaurymę ir užfiksuotų
transportavimo rankeną atitinkamoje padėtyje (3).
jau sumontuota ant
darbinėje padėtyje.
(1) ir judinkite
LT | 83
