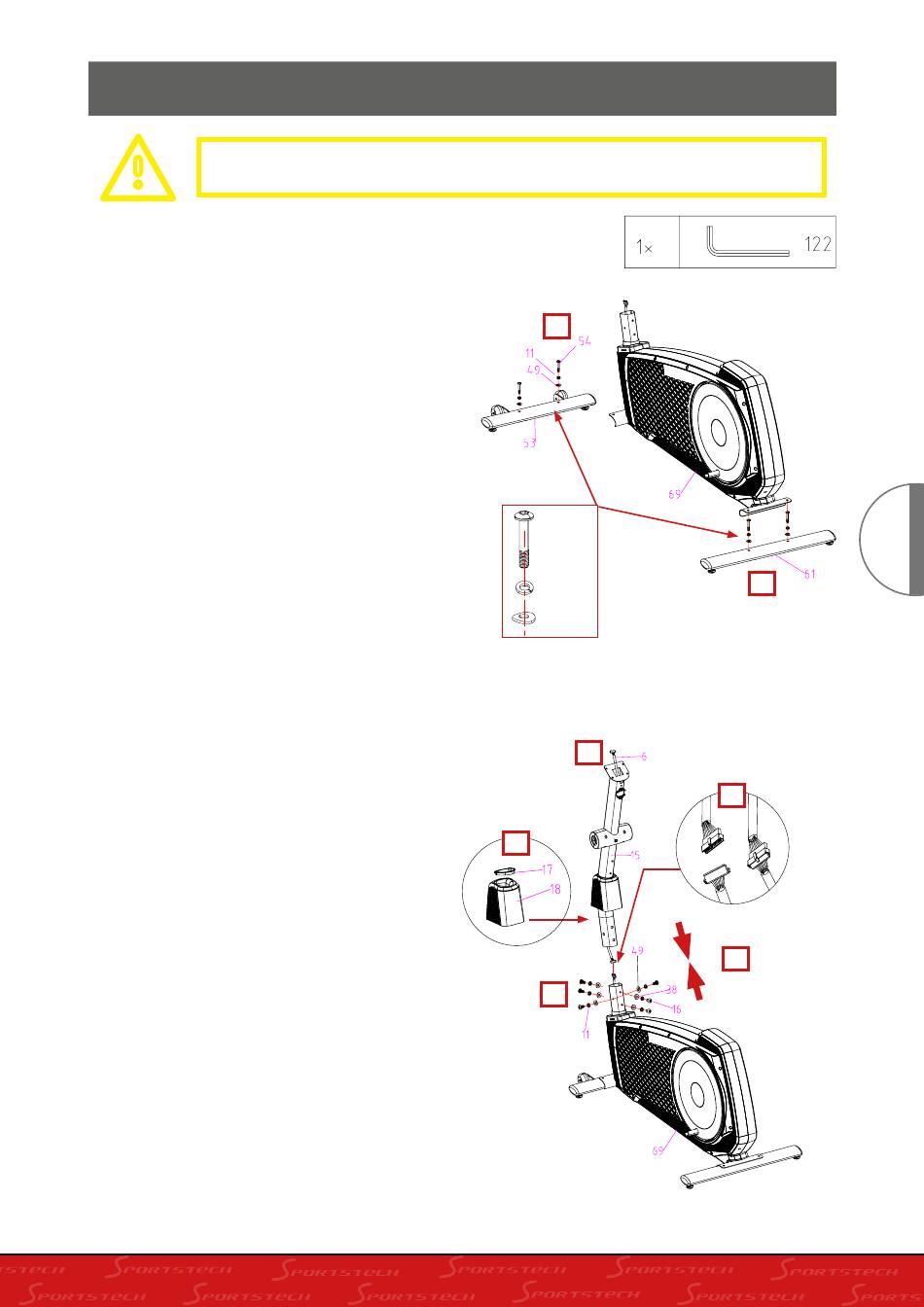

Schritt 1:
1. Befestigen Sie den Standfuß (53) mit den
Transportrollen an der Vorderseite des
Hauptrahmens (69) (unterhalb der Standsäu-
le). Verwenden Sie hierzu 2 gewellte Unter-
legscheiben (49), 2 Federscheiben (11) und
2 Schrauben (54).
2. Schrauben Sie den Standfuß (61) ohne
Transportrollen an den hinteren Teil des
Hauptrahmens (69) (Seite mit der Schwung-
masse). Verwenden Sie auch hier 2 gewellte
Unterlegscheiben (49), 2 Federscheiben
(11) und 2 Schrauben (54).
Schritt 2:
1. Entfernen Sie die Schrauben und Unter-
legscheiben, die an der Standsäule des
Hauptrahmens (69) vormontiert sind.
2. Schieben Sie die Manschette (17) und die
Frontabdeckung (18) über den senkrechten
Rahmen (15).
3. Achten Sie darauf, dass das Kabel (6) vor-
übergehend so fixiert ist, dass es oben und
unten herausragt und nicht in den Rahmen
fällt (Fixierung mit Gummiband/Klebeband).
4. Verbinden Sie die beiden Kabelstecker und
beachten Sie die Steckrichtung.
5. Stecken Sie den senkrechten Rahmen (15)
auf die Standsäule des Hauptrahmens (69).
Dabei stecken Sie das Kabel in den Rah-
men, ohne es einzuklemmen. Verbinden Sie
die Rahmen mit den 6 Unterlegscheiben (38
+ 49), 6 Federscheiben (11) und 6 Schrau-
ben (16), die Sie in Schritt 1 entfernt haben.
Verwenden Sie die gewölbten Unterlegschei-
ben (38 (2 Stk.)) an den stark gewölbten
Rahmenseiten.

MONTAGEANLEITUNG

Alle Bauteile und vormontierten Teile
fest anziehen!
