Vorderachsgetriebe (Bedarfsgesteuerter Antrieb) - Polaris RANGER 570 2018 Betriebsanleitung Für Wartung Und Sicherheit

WARTUNG

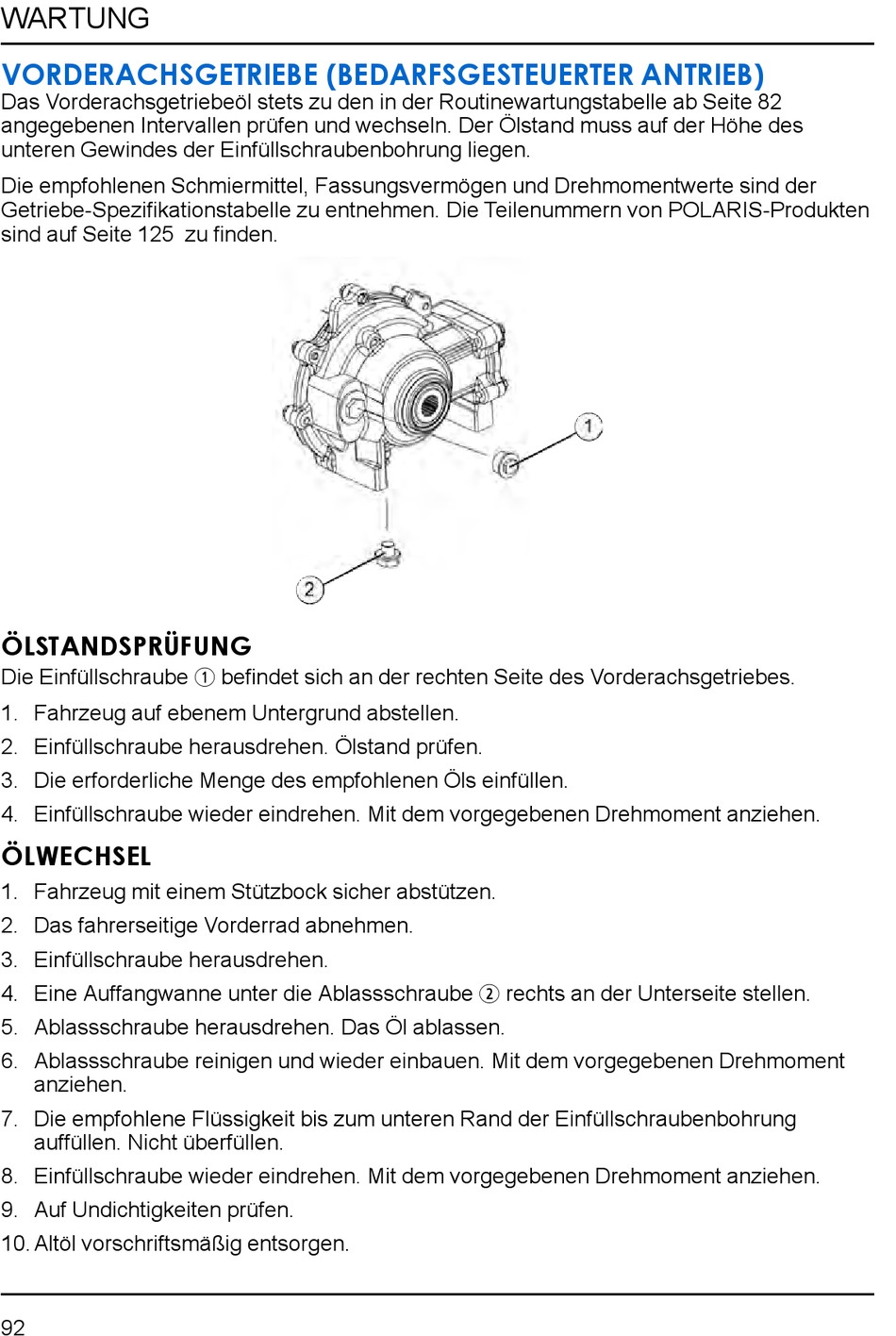

VORDERACHSGETRIEBE (BEDARFSGESTEUERTER ANTRIEB)

Das Vorderachsgetriebeöl stets zu den in der Routinewartungstabelle ab Seite 82
angegebenen Intervallen prüfen und wechseln. Der Ölstand muss auf der Höhe des
unteren Gewindes der Einfüllschraubenbohrung liegen.
Die empfohlenen Schmiermittel, Fassungsvermögen und Drehmomentwerte sind der
Getriebe-Spezifikationstabelle zu entnehmen. Die Teilenummern von POLARIS-Produkten
sind auf Seite 125 zu finden.
ÖLSTANDSPRÜFUNG
Die Einfüllschraube
1. Fahrzeug auf ebenem Untergrund abstellen.
2. Einfüllschraube herausdrehen. Ölstand prüfen.
3. Die erforderliche Menge des empfohlenen Öls einfüllen.
4. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.
ÖLWECHSEL
1. Fahrzeug mit einem Stützbock sicher abstützen.
2. Das fahrerseitige Vorderrad abnehmen.
3. Einfüllschraube herausdrehen.
4. Eine Auffangwanne unter die Ablassschraube
5. Ablassschraube herausdrehen. Das Öl ablassen.
6. Ablassschraube reinigen und wieder einbauen. Mit dem vorgegebenen Drehmoment
anziehen.
7. Die empfohlene Flüssigkeit bis zum unteren Rand der Einfüllschraubenbohrung
auffüllen. Nicht überfüllen.
8. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.
9. Auf Undichtigkeiten prüfen.
10. Altöl vorschriftsmäßig entsorgen.
92
q
befindet sich an der rechten Seite des Vorderachsgetriebes.
w
rechts an der Unterseite stellen.
