Betriebsanleitung für Wartung und Sicherheit

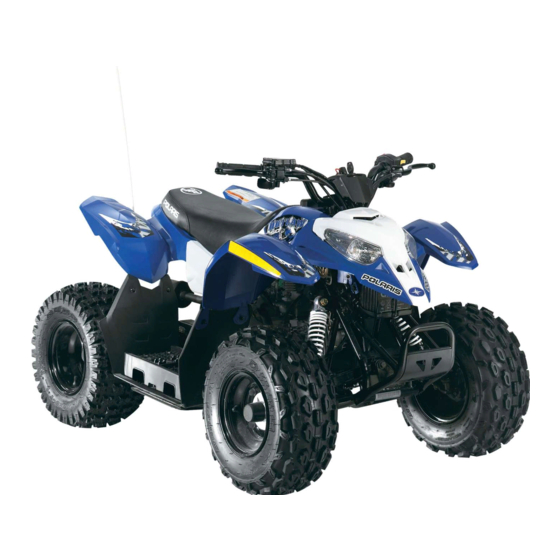

OUTLAW 50
Bitte lesen Sie diese Betriebsanleitung aufmerksam durch.
Sie enthält wichtige Sicherheitsinformationen.
Aufsicht von Erwachsenen ist jederzeit notwendig.
Personen unter 6 Jahren ist das Fahren des Fahrzeugs untersagt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Polaris OUTLAW 50

Inhaltszusammenfassung für Polaris OUTLAW 50

  • Seite 1 Betriebsanleitung für Wartung und Sicherheit OUTLAW 50 Bitte lesen Sie diese Betriebsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitsinformationen. Aufsicht von Erwachsenen ist jederzeit notwendig. Personen unter 6 Jahren ist das Fahren des Fahrzeugs untersagt.
  • Seite 2 WARNUNG Alle Anweisungen und Sicherheitshinweise in dieser Betriebsanleitung sowie auf den Produktaufklebern müssen gelesen, verstanden und eingehalten werden. Missachtung der Sicherheitshinweise kann zu Unfällen mit schweren oder tödlichen Verletzungen führen. WARNUNG Das Fahrzeug darf nicht in geschlossenen Räumen betrieben werden. Die bei laufendem Motor entstehenden Motorabgase können in geschlossenen oder schlecht durchlüfteten Räumen zu Gesundheitsschäden führen.
  • Seite 3 Besuchen Sie uns unter www.polarisgermany.de...
  • Seite 4 OUTLAW sind eingetragene Marken von POLARIS Industries Inc. Copyright 2016 POLARIS Industries Inc. Alle Angaben in dieser Publikation entsprechen den aktuellsten Produktdaten zum Zeitpunkt der Veröffentlichung. Da laufend Verbesserungen an Design und Qualität der hergestellten Bauteile vorgenommen werden, sind geringfügige Abwei- chungen zwischen der Fahrzeugausstattung und den Angaben in dieser Publikation möglich.

  • Seite 5: Willkommen

    Willkommen Sehr geehrte Eltern, wir sind der Ansicht, dass Ihre Kinder die Gelegenheit haben sollten, das Polaris- Fahrerlebnis mit Ihnen zusammen zu erleben. Wir haben diese Betriebsanleitung bereitgestellt, damit Sie und Ihre Kinder sich über den sicheren Betrieb und die Pflege Ihres neuen ATVs informieren können.
  • Seite 6 Ihr wissen müsst. Ihr müsst lernen, wie Ihr Euch und andere in Eurem Umfeld beim Fahren schützt. Eure Eltern und Polaris möchten, dass Ihr beim Fahren mit Eurem neuen ATV Spaß habt. Deswegen ist es sehr wichtig, dass Ihr diese Informa- tionen in der Betriebsanleitung lest und versteht.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsübersicht Einleitung....6 Abschnitt für Erwachsene ..55 Sicherheit....8 Fahrzeug-Identifikationsnum- Abschnitt für Jugendliche .

  • Seite 8: Einleitung

    Einleitung Signalwörter und Symbole In dieser Betriebsanleitung und am Fahrzeug selbst werden die nachfolgend beschriebenen Signalwörter und Symbole verwendet. Wo immer diese Wörter und Symbole anzutreffen sind, wird auf einen Sachverhalt aufmerksam gemacht, der Ihre Sicherheit betrifft. Bitte prägen Sie sich die Bedeutung dieser Wörter und Symbole ein, bevor Sie die Betriebsanleitung lesen.
  • Seite 9 WARNUNG Missachten der Warnhinweise und der Sicherheitsvorkehrungen in dieser Betriebsanlei- tung kann zu Unfällen mit schweren oder tödlichen Verletzungen führen. Ein POLARIS- ATV ist kein Spielzeug und der Betrieb kann mit Gefahren verbunden sein. Das Fahrver- halten dieses Fahrzeugs ist nicht mit dem anderer Fahrzeuge wie Motorräder oder Autos vergleichbar.

  • Seite 10: Sicherheit

    Sicherheit Sicherheitsschulung POLARIS legt größten Wert auf die Es wurden Ihnen gedruckte Unterlagen ATV-Sicherheitsschulung. POLARIS ausgehändigt, die Anweisungen für empfiehlt Ihnen wärmstens, zusammen Fahrer zum sicheren Betrieb des ATVs mit Ihren Familienmitgliedern, die das enthalten. Bitte lesen Sie diese Unterla- ATV fahren werden, an einem Schu- gen mit Ihrem Kind in regelmäßigen...

  • Seite 11: Schutzausrüstung

    Verletzungsgefahr entgegenwirkt. Helm Das Tragen eines Helms schützt vor schweren Kopf- Hand- Augen- verletzungen. Beim Fahren eines POLARIS-Fahr- schuhe schutz zeugs immer einen Helm tragen, der die geltenden Lange Sicherheitsvorschriften erfüllt oder übertrifft.
  • Seite 12 Eine gewöhnliche Brille oder Sonnenbrille bietet keinen ausreichenden Augen- schutz. Beim Fahren eines POLARIS-Fahrzeugs ist grundsätzlich eine bruchsichere Schutzbrille oder ein Helm mit bruchsicherem Visier zu tragen. POLARIS emp- fiehlt eine zugelassene persönliche Schutzausrüstung (PSA), die ein Prüfzeichen wie z. B. VESC 8, V-8, Z87.1 oder CE trägt. Sicherstellen, dass der Augenschutz stets sauber gehalten wird.

  • Seite 13: Technische Veränderungen

    Fahrer ein erhöhtes Risiko darstel- len und dazu führen, dass sie die Kontrolle über das Fahrzeug verlieren. Die mögliche Folge sind schwere oder tödliche Verletzungen. Verwenden Sie nur von POLARIS zuge- lassenes Zubehör, um dieses Fahrzeug zu modifizieren. Besprechen Sie mit Ihrem Kind vor der Fahrt alle am Fahrzeug vorgenommen Änderungen.
  • Seite 14 Sicherheit Sicherheitswarnungen WARNUNG Bei unsachgemäßem Betrieb des ATVs besteht die Gefahr einer Kollision, des Kontroll- verlustes, eines Unfalls oder eines Überschlags, was zu schweren oder tödlichen Verletzungen führen kann. Lesen Sie auf jeden Fall alle der folgenden Warnhinweise bezüglich der Risikosituatio- nen beim Fahren und wie man sie vermeidet.
  • Seite 15 Sicherheit Sicherheitswarnungen Betrieb ohne Einweisung Wird dieses ATV ohne fachkundige Einweisung betrieben, besteht ein erhöhtes Unfallrisiko. Der Fahrer muss wissen, wie das ATV in verschiedenen Situationen und unter verschiedenen Geländebedingungen richtig zu handhaben ist. Anfänger und unerfahrene Fahrer sollten zunächst einen ATV-Sicherheitskurs absolvieren.
  • Seite 16 Sicherheit Sicherheitswarnungen Umgang mit Benzin Gefährdung durch Abgase Benzin ist äußerst leicht entflammbar und Motorabgase sind giftig und können inner- unter bestimmten Bedingungen sogar halb kurzer Zeit zu Bewusstlosigkeit und explosionsgefährlich. zum Tode führen. Motor nie in geschlos- • Lassen Sie ein Kind niemals tanken senen Räumen anlassen oder laufen oder mit Benzin umgehen.
  • Seite 17 Sicherheit Sicherheitswarnungen Versäumnis der Kontrolle vor Schutzausrüstung Fahrtantritt Betrieb dieses ATV ohne einen zugelas- Wird es vor Fahrtantritt versäumt, das senen Helm, erhöht das Risiko von ATV zu überprüfen und seine Betriebssi- schweren Kopfverletzungen bei einem cherheit zu kontrollieren, besteht ein Unfall.
  • Seite 18 Sicherheit Sicherheitswarnungen Mitführen eines Beifahrers Alkohol- und Drogenkonsum Ein Beifahrer schränkt die Kontrollierbar- Nach dem Konsum von Alkohol oder keit des Fahrzeugs erheblich ein und kann Drogen ist beim Fahren des ATVs mit zu einem Unfall bzw. zum Überschlagen einem eingeschränkten Urteils-, Reak- des Fahrzeugs führen.
  • Seite 19 Sicherheit Sicherheitswarnungen Fahren auf befestigten Flächen Fahren auf öffentlichen Straßen Das Fahren dieses ATV auf befestigten Wird dieses ATV auf öffentlichen Straßen Flächen (einschließlich Bürgersteige, gefahren, besteht die Gefahr einer Kolli- Gehwege, Parkplätze und Fahrwege) sion mit einem anderen Fahrzeug. Das kann die Fahreigenschaften negativ ATV nie auf öffentlichen Straßen, Feldwe- beeinflussen, wodurch der Fahrer die...
  • Seite 20 Sicherheit Sicherheitswarnungen Fahren mit überhöhter Beherrschen des ATVs Geschwindigkeit Wenn Sie beim Fahren eine Hand vom Das Fahren des ATVs mit überhöhter Lenker oder einen Fuß vom Trittbrett Geschwindigkeit erhöht das Risiko des nehmen, können Sie das Fahrzeug nur Fahrers, die Kontrolle über das Fahrzeug noch bedingt kontrollieren oder das zu verlieren.
  • Seite 21 Sicherheit Sicherheitswarnungen Falsche Kurventechnik Sprünge und Kunststücke Eine falsche Kurventechnik kann zum Das Experimentieren mit Hochstarts, Verlust der Bodenhaftung oder der Kont- Sprüngen und anderen Kunststückversu- rolle über das Fahrzeug und somit zu chen birgt ein erhöhtes Unfallrisiko ein- einem Unfall oder zum Überschlagen des schließlich Überschlag.
  • Seite 22 Sicherheit Sicherheitswarnungen Falsche Technik beim Fahren an steilen Hängen Bergauffahren Beim Befahren sehr steiler Hänge kann Ein falsches Vorgehen beim Befahren von sich das Fahrzeug überschlagen. Niemals Steigungen kann dazu führen, dass der Hänge befahren, die für das ATV bzw. für Fahrer die Kontrolle verliert bzw.
  • Seite 23 Sicherheit Sicherheitswarnungen Falsches Vorgehen bei Bergabfahrten Ein falsches Vorgehen bei Bergabfahrten kann zum Kontrollverlust bzw. Überschlagen des Fahrzeugs führen. • Bei Bergabfahrten stets die entsprechenden Anweisungen in der Betriebsanleitung befolgen. HINWEIS: Beim Bremsen am Gefälle ist eine besondere Bremstechnik anzuwenden. Siehe Seite 85. •...
  • Seite 24 Sicherheit Sicherheitswarnungen Fahren quer zum Hang Vom Fahren quer zum Hang wird abgeraten. Ein fal- sches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug über- schlägt. Ein Befahren quer zum Hang vermeiden, außer wenn keine andere Möglichkeit besteht. Ist eine Fahrt quer zum Hang unumgänglich, stets die entsprechenden Anweisungen in der Betriebsanlei- tung befolgen.
  • Seite 25 Sicherheit Sicherheitswarnungen Abwürgen des Motors an Steigungen Wird der Motor an einer Steigung abgewürgt, rollt das Fahrzeug rückwärts, oder steigt der Fahrer unsachge- mäß ab, kann sich das Fahrzeug überschlagen. Beim Bergauffahren eine konstante Geschwindigkeit aufrechterhalten. Wenn die Last den Motor überfordert, wie folgt verfah- ren: Körpergewicht zur Bergseite verlagern.
  • Seite 26 Sicherheit Sicherheitswarnungen Betrieb auf rutschigem Untergrund Bei Fahrten auf besonders unebenem, rutschi- gem oder instabilem Untergrund ist erhöhte Vorsicht geboten, da das Fahrzeug die Boden- haftung verlieren oder sich überschlagen bzw. der Fahrer die Kontrolle über das Fahrzeug ver- lieren kann. Fahrten auf besonders unebenem, rutschigem oder instabilem Untergrund sollten erst dann unternommen werden, wenn Sie sich durch...
  • Seite 27 Sicherheit Sicherheitswarnungen Betrieb in unbekanntem Gelände Falsche Reifenwartung In unbekanntem Gelände ist besondere Der Betrieb dieses ATV mit ungeeigneten Vorsicht geboten, da anderenfalls ein Reifen oder bei falschem oder uneinheitli- erhöhtes Unfall- und Überschlagrisiko chem Reifendruck kann den Verlust der besteht.
  • Seite 28 Fahrzeug angebrachten Teile und Zube- befolgen. hörartikel müssen echte Produkte von Rutschen oder Ausbrechen POLARIS Industries Inc. oder gleichwer- Wenn das Fahrzeug rutscht oder aus- tige, für dieses ATV bestimmte Produkte bricht, kann der Fahrer die Kontrolle sein und nach den zugelassenen Anwei- verlieren und das Fahrzeug sich über-...
  • Seite 29 Sicherheit Sicherheitswarnungen Fahren durch tiefe Gewässer Beim Durchfahren von tiefem oder rasch fließendem Wasser können die Reifen des ATVs zu schwimmen beginnen, was einen Kontrollverlust oder ein Umkippen verursa- chen kann. Nicht durch tiefe oder rasch fließende Gewässer fahren. Wenn ein Gewässer, dessen Tiefe die Trittbretter überschreitet, durchquert werden muss: •...
  • Seite 30 Sicherheit Sicherheitswarnungen Unsachgemäße Beladung Ein Überladen des ATVs oder ein Mitführen bzw. Ziehen von Lasten kann die Fahreigenschaften des Fahrzeugs beeinträchtigen und den Verlust der Kontrolle bzw. einen Unfall verursachen. Mit diesem ATV darf weder Ladungen transportiert noch Lasten gezogen werden. Niemals einen Gegenstand an das ATV anhän- gen bzw.
  • Seite 31 Sicherheit Sicherheitswarnungen Fahren auf zugefrorenen Körperbeherrschung Gewässern Dieses Fahrzeug stellt hohe physische Beim Befahren eines zugefrorenen Anforderungen an den Fahrer. Urteilsver- Gewässers können das ATV und/oder der mögen und Körperbeherrschung sind Fahrer einbrechen, was zu schweren oder Voraussetzungen für seinen sicheren tödlichen Verletzungen führen kann.
  • Seite 32 Sicherheit Sicherheitswarnungen Heiße Auspuffanlage Verwendung des ATVs durch Unbefugte Die Bestandteile der Auspuffanlage sind während des Betriebs des Fahrzeugs und Ein steckender Zündschlüssel kann Unbe- danach äußerst heiß. Diese heißen Teile fugte zur Benutzung des Fahrzeugs können Verbrennungen sowie Brände verleiten, was einen Unfall oder das Über- verursachen.

  • Seite 33: Sicherheitsaufkleber Und Ihre Anbringungsorte

    Ihrem Fahrzeug unterscheiden, bitte die Aufkleber am Fahrzeug lesen und befolgen. Sollten Text- oder Grafikaufkleber unleserlich werden oder sich ablösen, bitte beim POLARIS-Händler einen Ersatzaufkleber kaufen. Ersatz-Sicherheitsaufkleber können bei POLARIS kostenlos bezogen werden. Die entsprechende Teilenummer ist auf dem Aufkleber aufgedruckt. Warnhinweis zu Betriebsgrenzen WARNUNG Das ATV nie an HÄNGEN mit einer Steigung von mehr...
  • Seite 34 Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis zum Betrieb WARNUNG Unsachgemäßer Umgang mit dem ATV kann zu SCHWE- REN ODER TÖDLICHEN VERLETZUNGEN führen. Stets einen zugelassenen Helm und entsprechende Schut- zausrüstung tragen. Nie auf öffentlichen Straßen fahren. Niemals Beifahrer mitführen. Nie unter dem Einfluss von Alkohol oder Drogen fahren.
  • Seite 35 Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis zum Alter WARNUNG Der Betrieb dieses ATVs durch Kinder unter 6 Jahren erhöht das Risiko schwerer oder tödlicher Verletzungen. Kinder unter 18 Jahren müssen durch Erwachsene beaufsichtigt werden. Erlauben Sie Kindern unter 6 Jahren NIE, dieses ATV zu fahren.
  • Seite 36 Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis Reifendruck WARNUNG Ein falscher Reifendruck oder eine Überladung des Fahrzeugs kann einen Kontrollverlust verursachen. Verliert der Fahrer die Kontrolle über das Fahrzeug, besteht die Gefahr schwerer oder tödlicher Verletzungen. • Kaltreifendruck: Vorne: 13,8 kPa (2,0 psi) Hinten: 13,8 kPa (2,0 psi) •...
  • Seite 37 Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis „Keine Beifahrer“ WARNUNG NIEMALS Beifahrer mitfahren lassen. Beifahrer können den Kontrollver- lust über das Fahrzeug bewirken, und dadurch Unfälle mit SCHWE- REN oder TÖDLICHEN VERLETZUNGEN herbeiführen. 7175378...
  • Seite 38 Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis auf Kupplungsdeckel WARNUNG KEINE TRITTSTUFE • Gefahr durch angetriebene Teile unter der Riemenkupp- lungsabdeckung. Um schwere Verletzungen zu vermeiden sollte das Fahrzeug nicht mit abgenommener Kupplungsab- deckung betrieben werden. • Nicht den Kupplungsdeckel berühren, denn er kann sich erhitzen.

  • Seite 39: Vibrations- Und Geräuschemissionen - Europa

    Sicherheit Vibrations- und Geräuschemissionen – Europa Der von diesem Fahrzeug ausgehende Geräuschpegel in Ohrenhöhe des Fahrers sowie die Hand-/Arm- und Ganzkörpervibrationspegel wurden nach prEN 15997 ermittelt. Betriebsbedingungen der Maschine bei der Prüfung: Die Fahrzeuge waren im fabrikneuen Zustand. Die Prüfung wurde der/den Prü- fungsvorgabe(n) entsprechend durchgeführt und fand unter kontrollierten Umgebungsbedingungen statt.

  • Seite 41: Abschnitt Für Jugendliche

    Abschnitt für Jugendliche...

  • Seite 42: Das Atv Kennen Lernen

    Siehe Abschnitt Technische Daten ab Seite 156 hinsichtlich Fassungsvermögen Ihres ATV. KINDER: Bevor Ihr mit Eurem neuen POLARIS-ATV losfahrt, gibt es einige wichtige Dinge, die Ihr wissen müsst. Eure Sicherheit und die Sicherheit anderer stehen an erster Stelle und muss immer bedacht werden. Als Fahrer eines ATVs, müsst Ihr lernen, wie Ihr Euch und andere in Eurem Umfeld beim Fahren schützt.
  • Seite 43 Das ATV kennen lernen Bevor Du zum ersten Mal einen Erwachsenen den Motor für Dich starten lässt, mache Dich mit den Bedienelementen deines neuen ATVs vertraut. 1. Motorabschalter: Wenn der Motor läuft und du ihn schnell abschalten willst, drückst du auf diesen Knopf. Der Motor lässt sich dann erst wieder starten, wenn der Knopf nach oben gesprungen ist.
  • Seite 44 Das ATV kennen lernen 4. Kickstarterhebel: Wenn die Bat- terie nicht mehr genug Ladung zum Anlassen des ATVs hat, kannst Du den Motor starten, indem Du den Kickstarter mit dem Fuß nach unten drückt. Lass Dir von einem Erwachsenen zeigen, wie das geht. Weitere Einzelheiten über den Kickstarter findest Du auf Seite 68.
  • Seite 45 Das ATV kennen lernen 5. Kraftstofftankdeckel: Der Erwachsene, der Dein ATV auftankt, muss dazu den Kraftstofftankdeckel abnehmen. Nimm niemals selbst den Kraftstoff- tankdeckel ab! Stets sicherstellen, dass er fest geschlossen ist. Überlasse das Auftanken Deines ATVs grundsätzlich einem Erwachsenen. Davon solltest Du selbst die Finger lassen. 6.
  • Seite 46 Das ATV kennen lernen 7. Bremshebel: Um das ATV abzubremsen oder anzuhalten, ziehst Du die Bremshebel zum Lenker heran. Mit dem linken Hebel wird die Hinterrad- bremse betätigt. Der rechte Hebel bedient die Vorderradbremse. Betätige immer beide Bremshebel gleichzeitig. Du musst immer an beiden Bremshebeln gleichzeitig ziehen, sonst kannst Du die Kontrolle über das ATV verlieren und Dich schwer verletzen.
  • Seite 47 Das ATV kennen lernen 8. Zündschalter: Bevor der 8. Zündschalter Anlasserknopf gedrückt wird, muss der Zündschalter einge- 9. Sicherheitsschalter schaltet werden. Mit dem Zündschalter kannst Du auch den Motor abschalten. 9. Sicherheitsschnur und Sicherheitsschalter: Die Sicherheitsschnur muss beim Fahren mit dem ATV immer an Deinem rechten Handge- lenk eng anliegend befestigt und am ATV angeschlossen sein.
  • Seite 48 Das ATV kennen lernen Wiederholen wir noch einmal die drei Möglichkeiten, den ATV-Motor abzuschalten: 1. Den Motorabschalter nach unten drücken. 2. Die Sicherheitsschnur vom ATV abziehen. 3. Den Zündschlüssel auf „Aus“ drehen.

  • Seite 49: Prüfung Vor Fahrtantritt

    Deinem ATV sicher fühlen kannst. Wenn der Gasmechanismus klemmt, darf der Motor unter keinen Umständen angelassen werden. Das Fahren mit einem klemmenden Gasmechanismus kann zu schweren Unfällen führen. Lass den Gasmechanismus vor deiner nächsten Fahrt von einem Erwachsenen oder vom POLARIS-Händler in Ordnung bringen.
  • Seite 50 Du mit schwergängigen Bremsen fährst, kannst Du schwer verletzt werden! Lass die schwergängigen Bremsen von einem Erwachsenen oder vom POLARIS-Händler in Ordnung bringen, bevor Du wieder fährst. 3. Bitte einen Erwachsenen zu kontrollieren, ob Dein ATV noch genug Benzin hat. Kinder dürfen unter keinen Umständen selber auftanken! Das muss stets einem Erwachsenen überlassen werden.
  • Seite 51 Prüfung vor Fahrtantritt 4. Wenn du die Ablage unterhalb des Sitzes benutzt hast, kontrolliere, ob der Sitz fest eingerastet ist! 5. Bitte einen Erwachsenen, den Ölstand bei kaltem Motor zu messen. Wenn der Motor gelaufen ist, ist er nachher sehr heiß, und man kann sich Hautver- brennungen zuziehen, wenn man ihn berührt.

  • Seite 52: Regeln Zur Fahrt

    Regeln zur Fahrt Jetzt bist Du bereit, einiges über das Fahren mit Deinem POLARIS-ATV zu lernen. Es gibt einige Dinge, die Du damit tun kannst – und es gibt ein paar Dinge, die Du unter keinen Umständen jemals tun darfst! Beim Fahren mit einem ATV ist es äußerst wichtig, bestimmte Regeln einzuhalten.
  • Seite 53 Regeln zur Fahrt ►Zum Fahren mit dem ATV immer geeignete Kleidung und eine Sicherheitsausrüstung tragen. Lange Helm Ärmel Helm: Dein Helm ist für die Sicherheit beim Fahren sehr wichtig. Ein Helm schützt vor schweren Kopfverletzungen. Augenschutz: Setze immer eine bruchsichere Schutzbrille oder einen Helm mit Vollvisier auf und Hand- Augen-...
  • Seite 54 Regeln zur Fahrt ►Befestige immer die Sicherheitsschnur an Deinem rechten Handgelenk und am ATV, bevor Du losfährst. ►Überlege genau, wohin Du fahren willst, bevor Dein ATV angelassen wird. Vergewis- sere Dich, dass die Umgebung Deines ATV sicher ist. ►Dein ATV ist nur für eine Person konzipiert. Niemals Beifahrer mitführen.
  • Seite 55 Regeln zur Fahrt ►Fahre nie ohne Begleitung. Ein Erwachsener muss zuschauen, wenn du fährst, um im Notfall helfen zu können. Bleibe immer in einem Bereich, in dem Dich ein Erwachsener sehen kann. ►Niemals auf öffentlichen Wegen fahren. ►Fahre dein ATV nicht auf Straßen oder über Eisenbahnschienen. Die Geräu- sche deines ATV können dich daran hindern, Autos, LKWs oder Züge zu hören, die sich dir nähern.

  • Seite 56: Viel Spaß Beim Fahren Mit Deinem Neuen

    Habe Respekt vor deinem ATV; habe Respekt vor Deiner Umwelt und Du wirst den Respekt Deiner Menschen gewinnen. Viel Spaß beim Fahren mit Deinem neuen POLARIS-ATV!

  • Seite 57: Abschnitt Für Erwachsene

    Abschnitt für Erwachsene...

  • Seite 58: Fahrzeug-Identifikationsnummern

    Sie Fahrgestellnummer (unter Angabe Ihrer Schlüssel- nummer) einen Rohling von POLARIS bestellen und dann anhand eines vorhandenen Schlüssels fräsen lassen. Gehen alle Schlüssel verloren, muss der Zündschalter ausgetauscht werden. Modellnummer des Fahrzeugs: ______________________________________________________ Fahrgestellnummer: _______________________________________________________________ Motorseriennummer: ______________________________________________________________...

  • Seite 59: Ausstattungsmerkmale Und Bedienelemente

    Ausstattungsmerkmale und Bedienelemente Schlüsselhauptschalter Vor dem Anlassen des Motors den Zünd- Schlüssel schlüssel im Uhrzeigersinn in Stellung EIN drehen. Um die Batterie nicht unnötig zu entladen, den Schlüssel stets in die Stellung AUS drehen, wenn der Motor nicht läuft. Beim Abstellen des Fahrzeugs stets den Zündschlüssel abziehen.

  • Seite 60: Ausstattungsmerkmale Und Bedienelemente Motorabschalter

    Ausstattungsmerkmale und Bedienelemente Motorabschalter Hupe Abschalter Der Motor kann weder angelas- sen werden noch laufen, wenn der Schalter in die AUS-Stellung gedrückt ist. Der Zweck dieses Schalters besteht darin, dem Fahrer eine Möglichkeit zum schnellen Abschalten des Motors zu geben, wenn der Gasmecha- Anlasserknopf nismus klemmt oder ein sonstiger Choke-Hebel...

  • Seite 61: Ausstattungsmerkmale Und Bedienelemente

    Ausstattungsmerkmale und Bedienelemente Hupenknopf Die Hupe verwendet man in Notfällen bzw. um andere Personen auf das sich nähernde ATV aufmerksam zu machen. Motoranlasserknopf Der Anlasserknopf befindet sich etwas oberhalb des Choke-Hebels. Führen Sie die Anweisungen unter Anlassen des Motors ab Seite 76 aus.

  • Seite 62: Ausstattungsmerkmale Und Bedienelemente Drosselklappenregelung

    Ausstattungsmerkmale und Bedienelemente Drosselklappenregelung WARNUNG Das Fahren eines ATV, dessen Gasmechanismus klemmt oder nicht ordnungsgemäß funktioniert, kann zu einem Unfall und zu schweren oder tödlichen Verletzungen führen. Ein ATV, dessen Gasmechanismus klemmt oder sich nicht ordnungsgemäß betätigen lässt, darf nicht angelassen bzw. gefahren werden. Bei Problemen mit dem Gasmecha- nismus stets mit dem Händler oder einem anderen qualifizierten Spezialisten zwecks Wartung in Verbindung setzen.
  • Seite 63 Drosselklappenregelung oder ein Austausch derselben durch ein Nachrüstprodukt vor- nehmen. Den ordnungsgemäßen Verlauf des Gaszugs und seine Befestigung am Gas- hebel immer wieder kontrollieren. HINWEIS: Die Leerlaufdrehzahl wurde im Werk eingestellt. Bei Beanstandungen der Leerlaufdrehzahl bitte zwecks Einstellung an einen POLARIS-Händler oder anderen qualifizierten Wartungsbetrieb wenden.

  • Seite 64: Ausstattungsmerkmale Und Bedienelemente Bremsen

    Ausstattungsmerkmale und Bedienelemente Bremsen Zum Bremsen beide Bremshebel gleichzeitig zum Lenker heranziehen. Mit dem linken Hebel werden die Hinterradbremsen betätigt. Der rechte Hebel bedient die Vorderradbremsen. WARNUNG! Bei Betätigung von nur einer Bremse besteht die Gefahr des Kontrollver- lusts und schwerer oder tödlicher Verletzungen. Betätige immer beide Bremshebel gleichzeitig.
  • Seite 65 Ausstattungsmerkmale und Bedienelemente Bremsen Feststellbremse 1. Den linken Bremshebel Nicht betätigt anziehen. 2. Zum Sperren der eingeleg- Gesperrt ten Feststellbremse die Bremsensperrhebel nach unten drücken. 3. Den Bremshebel loslassen. 4. Zum Lösen der Feststell- bremse den Bremshebel anziehen und loslassen. Die Feststellbremse löst sich automatisch.

  • Seite 66: Beleuchtung

    Feststellbremse anziehen. Beleuchtung WARNUNG Jugend-ATVs von POLARIS haben keine Beleuchtung zum Fahren im Dunkeln. Fahre dieses ATV nicht bei Dunkelheit! Bei schlechten Sichtverhältnissen ist mit erhöhter Vor- sicht und mit verringerter Geschwindigkeit zu fahren. Dieses ATV ist nur für den...

  • Seite 67: Ausstattungsmerkmale Und Bedienelemente Kraftstoffanlage

    Ausstattungsmerkmale und Bedienelemente Kraftstoffanlage Kraftstofftankdeckel Kraftstofftankdeckel Der Kraftstofftankdeckel befindet sich direkt unterhalb des Lenkers. Bei jeder Tankfüllung „POLARIS Carbon Clean Fuel Treatment“ zusetzen. Die Mischanweisungen auf dem Behäl- ter befolgen. Das Fahrzeug ist mit bleifreiem Benzin mit einer Nenn-Oktanzahl von mindes- tens 87 = (R + M/2) zu betanken.

  • Seite 68: Ausstattungsmerkmale Und Bedienelemente Kraftstoffhahn

    Ausstattungsmerkmale und Bedienelemente Kraftstoffhahn Der Kraftstoffhahn befindet sich auf der linken Seite des ATVs. Er hat drei Stellungen. ZU: Zur Fahrzeugeinlagerung und zum Transport. OFFEN: Für normalen Betrieb. RES: Für die Reserve, falls der Haupttank leer ist. Die Stellung Reserve ermöglicht eine Weiterfahrt von etwa 11–16 km (7–10 mi).

  • Seite 69: Ausstattungsmerkmale Und Bedienelemente Fußstütze

    Ausstattungsmerkmale und Bedienelemente Fußstütze Die herausnehmbaren Fußstützen verbessern die Ergonomie und erhöhen den Fahr- komfort für Fahrer mit kürzeren Beinen. Zudem kann der Fahrer das ATV besser kontrollieren, wenn er beide Füße im Fußraum bzw. auf den Fußstützen fest aufset- zen kann.

  • Seite 70: Ausstattungsmerkmale Und Bedienelemente Kickstarterhebel

    Ausstattungsmerkmale und Bedienelemente Kickstarterhebel Sollte die Batterie zu schwach sein, um den Motor Kickstarterhebel zu starten, kann der Kickstarterhebel verwendet werden, bis die Batterie gewartet werden kann. 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Feststellbremse anziehen. 3. Den Kickstarterhebel an der linken Seite des Fahrzeugs herausklappen.
  • Seite 71 Ausstattungsmerkmale und Bedienelemente Kickstarterhebel 9. Ist der Kickstarterhebel nicht eingebaut, den Hebel aus dem Stauraum unter dem Sitz nehmen. 10. Den Stopfen aus der Zugangsöffnung für den Kickstarterhebel an der linken Fahrzeugseite herausnehmen. Tipp: Den Stopfen an einem sicheren Ort aufbewahren. Nach dem Abnehmen des Kickstarterhebels vom Fahrzeug die Zugangsöffnung stets mit dem Stopfen verschließen.

  • Seite 72: Betrieb

    Betriebsanleitung müssen nicht nur gelesen, sondern auch verstanden werden. Einfahrzeit Die Einfahrzeit Ihres neuen POLARIS-Viertakt-ATV erstreckt sich über die ersten zehn Betriebsstunden bzw. die Zeit bis zum Verbrauch der ersten beiden Benzintank- füllungen. Keine Einzelmaßnahme Ihrerseits ist von größerer Bedeutung als die gewissenhafte Durchführung der Einfahrmaßnahmen.
  • Seite 73 Betrieb Einfahrzeit 1. Kraftstofftank füllen. Beim 4. Fahren Sie mit variierendem Gas. Umgang mit Benzin ist daher Lassen Sie den Motor nicht längere Zeit leerlaufen. stets äußerste Vorsicht geboten. Siehe Seite 14. 5. Die Flüssigkeitsstände und 2. Ölstand prüfen. Die erforderliche Bedienelemente regelmäßig Menge des empfohlenen Öls ein- prüfen und die in der Checkliste...
  • Seite 74 Betrieb Prüfungen vor Fahrtantritt Wird es vor Fahrtantritt versäumt, das ATV zu überprüfen und seine Betriebssicher- heit zu kontrollieren, besteht ein erhöhtes Unfallrisiko. Vor jeder Fahrt den Zustand und die Betriebssicherheit des ATVs kontrollieren. Prüfungen vor Fahrtantritt (Checkliste) Prüfung Bemerkungen Seite Bremsanlage/Hebelweg Auf einwandfreie Funktion prüfen.

  • Seite 75: Prüfungen Vor Fahrtantritt

    Betrieb Prüfungen vor Fahrtantritt Prüfungen vor Fahrtantritt (Checkliste) Prüfung Bemerkungen Seite Gasmechanismus Auf einwandfreie Funktion prüfen. 47, 60, 61 Motorabschalter Auf einwandfreie Funktion prüfen. Tagfahrlicht (sofern eingebaut) Auf einwandfreie Funktion prüfen. Bremsleuchte Auf einwandfreie Funktion prüfen. Luftfilter, Vorfilter Prüfen; reinigen bzw. austauschen. Antriebskette Zustand und Durchhang kontrollieren;...
  • Seite 76 Betrieb Sicheres Fahren 1. Nehmen Sie vor dem Fahren 6. Die maximale Traglast des Fahr- dieses Fahrzeugs an der empfoh- zeugs darf unter keinen Umstän- lenen Sicherheitsschulung teil. den überschritten werden. Bei der Siehe Seite 8. Berechnung der Zuladung des Fahrzeugs ist auch das Gewicht 2.

  • Seite 77: Sicheres Fahren

    Betrieb Sicheres Fahren 7. Wählen Sie einen Fahrstil, der 10. Fahren Sie nie mit einem schad- Ihren Fähigkeiten, sowie den haften ATV. Lassen Sie das Umgebungsbedingungen ent- gesamte Fahrzeug von einer qua- spricht. Fahrzeug nie mit lifizierten Service-Werkstatt auf überhöhter Geschwindigkeit eventuelle Schäden überprüfen, fahren.

  • Seite 78: Betrieb Anlassen Des Motors

    Betrieb Anlassen des Motors HINWEIS: Ein sofortiges Losfahren nach dem Anlassen des ATVs kann zu Motorschä- den führen. Vor dem Betreiben des Fahrzeugs den Motor einige Minuten warmlaufen lassen. 1. Feststellbremse anziehen. 2. Kraftstoffhahn öffnen. 3. Auf dem Fahrzeug Platz nehmen.

  • Seite 79: Anlassen Des Motors

    Betrieb Anlassen des Motors 6. Den Motorabschalter nach oben in die BETRIEBSSTELLUNG drücken. 7. Zündschlüssel in Stellung EIN drehen. 8. Den Hinterradbremshebel ziehen und den Anlasserknopf drücken. Der Hin- terradbremshebel muss dabei betätigt werden, sonst startet der Motor nicht. 9. Beim Anlassen des Motors den Gashebel nicht betätigen. Den Anlasser höchstens fünf Sekunden lang laufen lassen und den Zündschlüssel loslas- sen, wenn der Motor anspringt.

  • Seite 80: Abstellen Des Motors

    Betrieb Abstellen des Motors 1. Gashebel komplett freigeben. 2. Bremsen betätigen, bis das Fahrzeug steht. 3. Motor abstellen. Es gibt drei Möglichkeiten, den Motor abzustellen: • Den Zündschlüssel auf „Aus“ drehen. • Den Motorabschalter nach unten drücken. • Die Sicherheitsschnur vom ATV abziehen. 4.
  • Seite 81 Betrieb Fahren 1. Einen Helm und Augenschutz tragen. 2. Aufrecht sitzen, beide Füße auf die Trittbretter stellen und den Lenker mit beiden Händen festhalten. 3. Feststellbremse anziehen. 4. Motor anlassen und warmlaufen lassen. 5. Umgebung überblicken und Fahr- route festlegen. 6.

  • Seite 82: Betrieb Fahren Von Kurven

    Betrieb Fahren von Kurven Das ATV besitzt eine durchgehende Hinter- achse, die beide Hinterräder konstant mit der gleichen Drehzahl antreibt. Da das äußere Rad in einer Kurve einen weiteren Weg zurücklegen muss als das innere Rad, muss der innere Reifen dementsprechend leicht schlüpfen.

  • Seite 83: Fahren Über Hindernisse

    Betrieb Fahren über Hindernisse Beim Fahren über Hindernisse sind die folgenden Vorsichtsre- geln zu beachten: 1. Vor Fahrten in unbekanntem Gelände die Route stets auf Hindernisse prüfen. 2. Vorausschauen und lernen, das Gelände richtig einzu- schätzen. Ständige Wachsamkeit ist geboten, damit Gefahrenquellen wie Baumstämme, Gesteinsbro- cken und tiefhängende Äste...
  • Seite 84 Betrieb Bergauf fahren Hügeliges Gelände wirkt sich erheblich auf die Brems- und Fahreigenschaften aus. Ein falsches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug über- schlägt. Beim Bergauffahren sind folgende Vorsichtsregeln zu beachten: 1. In gerader Linie bergauf fahren. 2.

  • Seite 85: Bergauf Fahren

    Betrieb Bergauf fahren 5. Beide Füße auf den Trittbrettern lassen. 6. Körpergewicht zur Bergseite verlagern. 7. Mit gleichbleibender Geschwindigkeit und Gaspedalstellung aufwärts fahren. Plötzliches Gasgeben kann dazu führen, dass sich das ATV rück- wärts überschlägt. 8. Nie mit hoher Geschwindigkeit über eine Hügelkuppe fahren. Auf der anderen Seite der Kuppe könnte sich ein Hindernis, ein Abgrund, ein anderes Fahrzeug oder eine Person befinden.

  • Seite 86: Betrieb Fahren Quer Zum Hang

    Betrieb Fahren quer zum Hang Vom Fahren quer zum Hang wird abgeraten. Ein falsches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug überschlägt. Ein horizontales Befahren von Hängen vermeiden, außer wenn keine andere Mög- lichkeit besteht.

  • Seite 87: Bergab Fahren

    Betrieb Bergab fahren Beim Bergabfahren die folgenden Sicherheitsregeln einhalten: 1. Steile Steigungen meiden (maxi- mal 15°). 2. Körpergewicht zur Bergseite verla- gern. Körpergewicht zum Heck des Fahrzeugs verlagern. 3. In gerader Linie bergab fahren. 4. Langsam fahren. Eine zu schnelle Bergabfahrt birgt die Gefahr, die Kontrolle über das Fahrzeug zu verlieren.
  • Seite 88 Betrieb Wenden an Hängen Wenn der Motor an einer Steigung abwürgt, niemals rückwärts bergab fahren! Das Fahrzeug in drei Zügen wenden. 1. Anhalten, Feststellbremse anziehen und dabei das Körpergewicht auf der Bergseite halten. 2. Den Motor abschalten. 3. Zur Bergseite hin absteigen. Ist das Fahrzeug genau bergauf gerichtet, links absteigen.

  • Seite 89: Wenden An Hängen

    Betrieb Wenden an Hängen 4. Oberhalb des ATVs stehend den Lenker bis zum Anschlag nach links einschlagen. 5. Angezogenen Bremshebel fest- halten, Feststellbremsensperre lösen und ATV langsam nach rechts rollen lassen, bis es quer zum Hang oder etwas talwärts 2,4 m (8 ft) gerichtet steht.
  • Seite 90 Betrieb Parken in Hanglagen In Hanglagen oder auf geneigten Flächen sollte man möglichst nicht parken. Wenn es sich nicht vermeiden lässt, bitte unbedingt die folgenden Sicherheitsregeln einhalten: 1. Motor abstellen. 2. Feststellbremse anziehen. 3. Die Hinterräder immer auf der bergab gewandten Seite mit Bremsblöcken wie abgebildet, sichern.

  • Seite 91: Fahren Auf Rutschigem Untergrund

    Betrieb Fahren auf rutschigem Untergrund Bei Fahrten auf rutschigem Untergrund wie nassen Pisten, Kies oder bei Frost sind die fol- genden Vorsichtsregeln einzuhalten: 1. Nicht auf extrem unebenem, rutschigem oder instabilem Untergrund fahren. 2. Vor dem Befahren rutschiger Bereiche Geschwindigkeit herabsetzen. 3.
  • Seite 92 Betrieb Durchfahren von Gewässern Das ATV kann seichte Gewässer ohne Sicherheitsrisiko durchqueren. Dabei sollte die empfohlene maximale Wassertiefe bis zur Unterseite der Trittbretter nicht über- schritten werden. Beim Durchfahren von Gewässern sind folgende Vorsichtsregeln zu beachten: 1. Vor dem Einfahren in das Gewässer Wassertiefe und Strömungsverhält- nisse feststellen.

  • Seite 93: Durchfahren Von Gewässern

    Motor nach dem Durchfahren eines Gewässers stehen, ist vor dem erneuten Anlassen des Motors eine Wartung erforderlich. Diese Wartung kann von Ihrem POLARIS-Händler durchgeführt werden. Sollte es unmöglich sein, das Fahrzeug zur Werkstatt zu bringen, ohne den Motor anzulassen, müssen die auf Seite 114 beschriebenen Wartungsmaßnahmen...

  • Seite 94: Emissionsbegrenzungssysteme

    (z. B. EPA 40 CFR 205). Betrieb auf öffentlichem Gelände in den USA Ihr POLARIS-Fahrzeug ist mit einem Funkenfänger ausgerüstet, der geprüft und nach der USFS- Norm 5100-1C zertifiziert wurde. Nach US-Gesetz muss dieser Funkenfänger montiert und funk- tionsfähig sein, wenn das Fahrzeug auf öffentlichem Gelände gefahren wird.

  • Seite 95: Abgasreinigungsanlage

    Komponenten müssen nach den POLARIS-Spezifikationen gewartet werden, um ihre optimale Leistung erhalten zu können. Das Einstellen der Leerlaufdrehzahl des Motors ist die einzige Einstellung, die POLARIS dem Nutzer selbst auszuführen empfiehlt. Alle anderen Einstellungen sollten von einem POLARIS- Vertragshändler vorgenommen werden.

  • Seite 96: Wartung

    Die Emissionsbegrenzungseinrichtungen bzw. -systeme des Fahrzeugs können durch jede qualifizierte Werkstatt oder Person gewartet, ausgetauscht oder repariert werden. Ein POLARIS-Vertragshändler kann alle Wartungsarbeiten durchführen, die an dem Fahrzeug erforderlich sind. Polaris empfiehlt für die emissionsbezogene Wartung die Verwendung von POLARIS-Teilen, gleichwertige Teile können jedoch verwendet werden.
  • Seite 97 Nach Bedarf die Einzelteile kontrollieren, reinigen, abschmieren, einstellen und aus- wechseln. Stellt sich bei der Kontrolle heraus, dass Teile ausgetauscht werden müssen, verwenden Sie bitte POLARIS-Originalteile von Ihrem POLARIS-Händler. Für die emissionsbezogene Wartung dürfen gleichwertige Teile verwendet werden. Die Wartungsmaßnahmen und Einstellungen sind unerlässlich. Sollten Sie mit der sicheren Ausführung der Wartungs- und Einstellmaßnahmen nicht vertraut sein,...
  • Seite 98 WARNUNG! Werden die mit dem Symbol „V” gekennzeichneten Maßnahmen nicht fachgerecht ausgeführt, können Bauteile des Fahrzeugs ausfallen und einen Unfall verur- sachen. Die mögliche Folge sind schwere oder tödliche Verletzungen. Wartungsmaßnah- men, die stets von einem POLARIS-Vertragshändler oder einem anderen qualifizierten Spezialisten auszuführen sind.
  • Seite 99 Wartung Routinewartungstabelle Prüfung Wartungsintervall Bemerkungen Siehe (je nachdem was zuerst eintritt) Seite Betriebs- Termin stunden (mi) Lenkung täglich Täglich vor Fahrtantritt prüfen. Einstellung je nach Vorderachsaufhängung täglich Erfordernis vornehmen. Hinterachsaufhängung täglich Siehe Prüfungen vor Fahrt- antritt (Checkliste). Reifen täglich Bremshebelweg täglich Bremsanlage täglich...
  • Seite 100 Spalt einstellen; bei Bedarf austauschen. Choke monatlich 160 (100) Funktionsprüfung; für Einstellungen an Ihren Händler wenden. ► Diese Maßnahmen sind bei Fahrzeugen, die besonders stark beansprucht werden, häufiger auszuführen. Wartungsmaßnahmen, die von einem POLARIS-Vertragshändler oder einem anderen qualifizierten Spezialisten auszuführen sind.
  • Seite 101 ► Komplettschmie- 3 Mo 800 (500) Alle Schmiernippel, Gelenke, Seilzüge rung usw. abschmieren. V Ventilspiel 3 Mo 800 (500) Spiel prüfen; einen POLARIS-Händler zur Einstellung aufsuchen. Vergaserschwim- 6 Mo 800 (500) Kammer regelmäßig sowie vor Einlage- merkammer rung des Fahrzeugs entleeren.
  • Seite 102 1600 (1000) Prüfen. Auspuffschalldämpfer/ 12 Mo 1600 (1000) Prüfen. Auspuffrohr Zündverstellung 12 Mo 1600 (1000) Prüfen. ► Diese Maßnahmen sind bei Fahrzeugen, die besonders stark beansprucht werden, häufiger auszuführen. Wartungsmaßnahmen, die von einem POLARIS-Vertragshändler oder einem anderen qualifizierten Spezialisten auszuführen sind.
  • Seite 103 Wartung Routinewartungstabelle Prüfung Wartungsintervall Bemerkungen Siehe (je nachdem was zuerst eintritt) Seite Betriebs- Termin km (mi) stunden ► Verkabelung 12 Mo 1600 (1000) Auf Verschleiß, korrekten Verlauf, elektrische Sicherheit prüfen; Steck- verbindungen, die Wasser, Schlamm o. ä. ausgesetzt waren, mit dielektri- schem Fett behandeln.
  • Seite 104 Motoröl Viertaktöl PS-4 Extreme Siehe Seite 104. Duty 10W-50 Getriebeölstand AGL-Getriebeschmiermit- Siehe Seite 110. tel und Getriebeflüssigkeit Antriebskette POLARIS Kettenschmieröl Siehe Seite 133. oder SAE 80/90 ► Vorderachsaufhängung POLARIS Ganzjahres- Kontrollieren; Befestigungs- (Dreiecksquerlenker) schmierfett oder Fett teile nachziehen; schmieren gemäß NLGI Nr. 2 (auch nach Fahrzeugwä-...
  • Seite 105 Wartung Schmieranleitung Schmierpunkte Schmierpunkte...
  • Seite 106 Das Motoröl stets zu den in der Routinewartungstabelle ab Seite 94 angegebenen Intervallen prüfen und wechseln. POLARIS empfiehlt für dieses Fahrzeug POLARIS PS-4 Extreme Duty Viertakt-Motoröl oder ein vergleichbares Öl. Wird kein POLARIS-Motoröl verwendet, muss das Öl möglicherweise häufiger gewech- selt werden.

  • Seite 107: Motorölstandprüfung

    Wartung Motorölstandprüfung Den Ölstand im sicheren Bereich auf dem Ölmessstab halten. Nicht überfüllen. 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Ölmessstab herausziehen. Messstab mit einem sauberen Lappen abwischen. 3. Ölmessstab wieder vollständig einführen. 4. Messstab wieder herausziehen und Ölstand ablesen. Ölmessstab Tipp: Ist beim Einsatz des Fahrzeugs bei kühler Witterung von einer Ölstandsprüfung zur...
  • Seite 108 Wartung Motorölwechsel 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Den Bereich um die Vorfilter-Ablassschraube reinigen. 3. Motor anlassen. Motor zwei bis drei Minuten lang im Leerlauf laufen lassen. 4. Motor abstellen. ACHTUNG! Heißes Öl kann Hautverbrennungen verursachen. Das ablaufende Öl nicht auf die Haut gelangen lassen.

  • Seite 109: Motorölwechsel

    Wartung Motorölwechsel 5. Eine Auffangwanne unter das Kurbelgehäuse stellen. 6. Die Vorfilter-Ablassschraube herausschrauben. Öl vollstän- dig ablaufen lassen. 7. Das Vorfiltersieb mit einem Lösungsmittel reinigen, um Rückstände zu beseitigen. Das Sieb an der Luft trocknen lassen. 8. Die Vorfilter-Ablassschraube reinigen. Einen neuen Dichtring auf die Schraube setzen.
  • Seite 110 Wartung Motorölwechsel 10. Die Vorfilter-Ablassschraube wieder einschrauben. Auf ein Drehmoment von 15 Nm (11 ft-lb) anziehen. 11. Ölmessstab herausziehen. 850 mL (29 oz) des empfohlenen Öls einfüllen. Nicht überfüllen. Siehe Abschnitt Technische Daten ab Seite 156 hinsicht- lich des Fassungsvermögens. 12.

  • Seite 111: Kraftstofffilter

    Wartung Kraftstofffilter Das POLARIS-ATV ist mit einem Kraftstoffleitungsfilter ausgerüstet. Dieser Filter sollte von Ihrem Händler oder einem anderen qualifizierten Spezialisten entspre- chend den zeitlichen Vorgaben der Routinewartungstabelle ab Seite 94 gewechselt werden. Den Kraftstofffilter nicht reinigen.
  • Seite 112 Einfüllschraubenbohrung liegen. Prüfen und wechseln Sie das Motoröl stets zu den in der Routinewartungsta- Einfüll- belle ab Seite 94 angegebenen schraube Intervallen. POLARIS empfiehlt das Schmiermittel und die Getriebeflüssig- Ablassschraube keit von „AGL“ zu verwenden. 1. Fahrzeug auf ebenem Untergrund abstellen.
  • Seite 113 19 Nm (14 ft-lb) anziehen. 6. Empfohlenes Öl nachfüllen. Der Ölstand muss auf der Höhe des unteren Randes der Einfüllschraubenbohrung liegen. 7. Einfüllschraube wieder eindrehen. Auf Undichtigkeiten prüfen. 8. Das Altöl vorschriftsmäßig entsorgen. Fassungsvermögen des Getriebegehäuses OUTLAW 50 350 mL (11,8 oz)
  • Seite 114 HINWEIS: Durch die Verwendung von Zündkerzen, die nicht der Herstellerempfehlung entsprechen, kann der Motor erheblich beschädigt werden. Verwenden Sie stets die von POLARIS empfohlenen oder gleichwertige Zündkerzen. Der Zustand der Zündkerzen gibt Aufschluss über den Motorbetrieb. Der Zustand der Zündkerzenelektroden unmittelbar nach dem Betrieb muss bei warmem Motor kontrolliert werden, nachdem das Fahrzeug im höheren Geschwindigkeitsbereich...

  • Seite 115: Zündkerzen

    Wartung Zündkerzen Normale Zündkerze Im Normalzustand ist der Isolatorkopf grau, beige oder hellbraun. Es sind nur geringfügige Verbrennungsrückstände sichtbar. Die Elektroden sind nicht verbrannt oder zerfressen. Diese Symptome lassen darauf schließen, dass für den Motor und die Verwendungsweise des Fahrzeugs der richtige Zündkerzentyp verwendet wird und die Motortemperatur im richtigen Bereich liegt.

  • Seite 116: Eintauchen Des Fahrzeugs

    Durchfahren eines Gewässers stehen, führt das Wiederanlassen des Motors zu einem schweren Motorschaden. Das Fahrzeug zur Wartung bringen, bevor der Motor wieder angelassen wird. Diese Wartung kann von Ihrem POLARIS-Händler durchgeführt werden. Ist dies nicht möglich, die unten beschriebenen Maßnahmen zur Prüfung und zum Trocknen befolgen.
  • Seite 117 9. Kraftstoffhahn öffnen. 10. Einen Motorstart versuchen. Nötigenfalls die Trocknungsmaßnahmen nochmals durchführen. 11. Das Fahrzeug so bald wie möglich zur Wartung bringen, auch wenn es anspringt. Ihr POLARIS- Ablassschraube Händler kann die erforderliche Wartung durchführen. 12. Wenn Wasser in das Getriebe eingedrungen ist, die Anweisungen auf...
  • Seite 118 • Stets alle empfohlenen Routinewartungsmaßnahmen durchführen. Suchen Sie für Wartungsarbeiten und Reparaturen bitte Ihren POLARIS-Händler oder einen anderen qualifizierten Wartungsbetrieb auf. • Dieses CVT-System ist nur für POLARIS-Produkte konzipiert. Bauen Sie es nicht in andere Produkte ein. • Sicherstellen, dass das CVT-Gehäuse während des Betriebs immer sicher befestigt...
  • Seite 119 4. Prüfen, ob der Riemen schlüpft. Wenn ja, den Vorgang wiederholen. 5. Das Fahrzeug muss so bald wie möglich gewartet werden. Suchen Sie für Wartungsarbeiten bitte Ihren POLARIS-Händler oder einen anderen qualifi- zierten Wartungsbetrieb auf. HINWEIS: Kontakt mit Salzwasser führt zu Korrosion an Metall-Bauteilen. Wenn Ihr Fahrzeug öfter mit Salzwasser in Kontakt kommt, spülen Sie es regelmäßig...
  • Seite 120 Wartung Funkenfänger Um angesammelten Kohlenstoff zu entfernen, den Funkenfänger den zeitlichen Vorgaben der Routinewartungstabelle ab Seite 94 entsprechend reinigen. WARNUNG Missachtung dieser Warnhinweise kann zu schweren oder tödlichen Verletzungen führen. • Den Funkenfänger nicht bei heißem System warten. Vor dem Ausführen der nächsten Schritte die Bestandteile abkühlen lassen.
  • Seite 121 Wartung Funkenfänger 1. Die drei Schrauben entfernen und den Funkenfänger vom Schrauben Ende des Schalldämpfers abnehmen. 2. Das Funkenfängergitter mit einer Bürste mit Naturborsten reinigen. Synthetische Borsten können schmelzen, wenn die Funkenfän- Auspuffanlage noch warm ist. gergitter Nötigenfalls Schmutz mit Druckluft vom Sieb wegblasen.
  • Seite 122 Wartung Vergaser Das POLARIS-ATV wurde im Werk auf optimale Leistung in Höhen von 0 bis 2400 m ü. M. (8000 ft) und bei Temperaturen ab –9 °C (15 °F) kalibriert. Vergaser- und Düsenvorgabewerte sind im Abschnitt „Technische Daten“ auf Seite 156 zu finden.
  • Seite 123 Wartung Vergaser Bei zu hoher Leerlaufdrehzahl fährt das Fahrzeug extrem langsam. Bei zu niedriger Leerlaufdrehzahl bleibt der Motor stehen. Zum Einstellen der Leerlaufdrehzahl fol- gende Schritte ausführen: 1. Feststellbremse anziehen. 2. Motor anlassen. 3. Den Motor ca. fünf Minuten lang warmlaufen lassen. 4.
  • Seite 124 Kauf, und auch nicht auf Wunsch des Kunden – möglich, die Geschwindigkeitsbe- grenzung zu entfernen oder anders einzustellen. Das POLARIS-ATV besitzt eine einstellbare Drosselbegrenzungsschraube. Der Geschwindigkeitsbegrenzer kann nur von einem Verbraucher nachgestellt/entfernt werden, wenn diese Person entscheidet, dass ihr Kind mit höheren Geschwindigkei- ten umgehen kann.

  • Seite 125: Geschwindigkeitsbegrenzungssystem

    Wartung Geschwindigkeitsbegrenzungssystem Drosselanschlag-Geschwindigkeitsbegrenzungssystem Die maximale Öffnung der Drossel- Kontermutter klappe wird wie folgt eingestellt. Schraube 1. Die Kontermutter lockern. 2. Durch ein Hineinschrauben wird die Geschwindigkeit ver- ringert und durch Herausschrauben wird die Geschwindigkeit vergrößert. 3. Nach dem Einstellen die Kon- termutter anziehen.
  • Seite 126 Wartung Gaszug-Einstellung Vor jeder Fahrt muss der Gasme- chanismus auf Freigängigkeit geprüft werden. Außerdem muss das Spiel des Gashebels in regel- mäßigen Abständen überprüft werden. Es sollte im Bereich von Stellmutter 1,5–3,2 mm (1/16–1/8 in) liegen. Gegebenenfalls zum Einstellen die Stellmutter drehen, bis das Spiel im Sollbereich liegt.
  • Seite 127 Vorgaben der Routinewartungs- tabelle ab Seite 94 überprüfen (messen). Liegt das Spiel außerhalb des Sollberei- ches, muss es nach den Anweisungen auf den nächsten Seiten nachjustiert werden. Bremsspiel-Sollwerte Modell Vorderradbremse Hinterradbremse OUTLAW 50 2–3 mm (0,08–0,12 in) 2–3 mm (0,08–0,12 in)
  • Seite 128 Wartung Bremsspiel Einstellen der Vorderradbremse 1. Fahrzeug auf ebenem Unter- grund abstellen. 2. Das Fahrzeug von vorne anheben und das Fahrgestell mit einem geeigneten Ständer abstützen. Die Vor- derräder sollten etwas über Stellmuttern der den Boden angehoben sein. Vorderradbremse 3. Das linke Vorderrad drehen und dabei am rechtsseitigen Bremshebel die obere Vor- derradbremsen-Stellmutter...
  • Seite 129 Wartung Bremsspiel Einstellen der Vorderradbremse 5. Das rechte Vorderrad drehen und dabei am rechtsseitigen Bremshebel die untere Vorderradbremsen-Stellmutter anziehen. 6. Sobald beim Drehen des Rades ein leichter Widerstand zu spüren ist, die Stellmutter um eine volle Umdrehung lockern. 7. Kontrollieren, ob die rechtsseitige Bremse einwandfrei funktioniert. 8.
  • Seite 130 Wartung Bremsspiel Einstellen der Hinterradbremse 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Das Fahrzeug von hinten anheben und das Fahrgestell mit einem geeigneten Ständer unter dem Rahmen abstützen. Die Hinterrä- der sollten etwas über den Boden angehoben sein. 3. Die Hinterräder drehen und dabei die Hin- terradbremsen-Flügelmutter an der Hinterradbremstrommel anziehen.
  • Seite 131 Wartung Bremshebelweg Den Bremshebelweg entsprechend den zeitlichen Vorgaben der Routinewartungsta- belle ab Seite 94 überprüfen. Wenn sich das Bremsenspiel nicht mehr nach den Anweisungen auf den vorherigen Seiten auf den Sollbereich einstellen lässt, bitte anhand der nachfolgenden Hinweise feststellen, ob die Bremsen gewartet werden müssen.
  • Seite 132 WARNUNG! Eine falsche Spureinstellung bringt die Gefahr schwerer oder tödlicher Verletzungen mit sich. Versuchen Sie nicht, die Spurstangenein- stellung zu verändern. Alle Spurstangeneinstellun- gen sollten von einem POLARIS-Vertragshändler oder einem anderen qualifizierten Wartungsbetrieb durchgeführt werden. 1. Fahrzeug auf ebenem Untergrund abstellen.

  • Seite 133: Spureinstellung

    Felgenrand 2–3 mm (1/16–1/8 in) mehr betragen als am vor- deren Felgenrand, um die empfohlene Nachspureinstellung von 3–6 mm (1/8–1/4 in) zu erreichen. 5. Die Messung auf der anderen Fahrzeugseite wiederholen. 6. Entspricht die Spureinstellung nicht diesen Vorgaben, bitte den POLARIS- Händler zur Wartung aufsuchen.

  • Seite 134: Radsturz Und Radnachlauf

    Lenkungsprüfung Die Lenkbaugruppe regelmäßig auf lockere Muttern und Schrauben kontrollieren. Sollten sich Muttern und Schrauben gelockert haben, bitte vor dem weiteren Gebrauch des Fahrzeugs Ihren POLARIS-Händler oder einen anderen qualifizierten Wartungsbetrieb zur Wartung aufsuchen. Radsturz und Radnachlauf Sturz und Nachlauf sind nicht justierbar.
  • Seite 135 Wartung Antriebskette Die Antriebskette mit POLARIS-Kettenspray oder einem zugelassenen Ketten- schmiermittel an den allgemeinen in der Routinewartungstabelle ab Seite 94 angegeben Schmierintervallen schmieren. Bei Extrembeanspruchungen wie schmut- zigen oder nassen Fahrbedingungen öfter schmieren. HINWEIS: Die Reinigung der Antriebskette mit einem Hochdruckreiniger oder Benzin kann zu vorzeitigem Verschleiß...
  • Seite 136 Wartung Antriebskettendurchhang 1. Prüfen Sie den Durchhang, indem Sie das Fahrzeug ein wenig nach vorne bewegen, um Durchhang an der Oberseite der Kette zu erzeugen. 2. Die Durchbiegung der Kette sollte 6–12 mm (1/4–1/2 in) betragen. Wenn die Kette eingestellt werden muss, das Verfahren auf Seite 135 anwenden.

  • Seite 137: Einstellung Des Antriebskettendurchhangs

    Wartung Einstellung des Antriebskettendurchhangs 1. Die vier hinteren Gehäuse-Befesti- gungsschrauben lösen. 2. Die Kontermutter des Kettenspan- ners lösen. 3. Den Kettenspanner im Uhrzeiger- sinn drehen, bis eine Durchbiegung von 6–12 mm (1/4–1/2 in) erreicht ist. 4. Die Kontermutter des Kettenspan- Gehäuse- ners mit 25 Nm (18 ft-lb) anziehen.

  • Seite 138: Wartung Luftfilter

    Wartung Abdeckung Luftfilter 1. Sitz ausbauen. Siehe Seite 43. 2. Die Luftfiltergehäusedeckel- Schaum- klemmen lösen und den Deckel stofffilter abnehmen. Dichtung 3. Den Schaumstoffluftfilter her- ausnehmen. Den Schaumstofffilter in warmem Stützgitter Wasser mit Spülmittel waschen, Clips ausspülen und trocknen lassen. Wenn der Filter beschädigt ist, einen neuen Schaumstofffilter einbauen.

  • Seite 139: Luftfilter

    Wartung Luftfilter 5. Öl- oder Sediment aus dem Luftfiltergehäuse entfernen. 6. Filter und Luftfiltergehäusedeckel wieder einbauen. Die Klammern befestigen. 7. Sitz wieder einbauen. HINWEIS: Das ATV nie mit ausgebautem Filtereinsatz fahren. Schmutz gelangt in den Motor und führt zu schnellem Verschleiß und schwerem Motorschaden.
  • Seite 140 Lenkerholme lockern. Die mögliche Folge sind ein Kontrollverlust und schwere oder tödliche Verletzungen. Befolgen Sie die Einstellverfahren genau oder wenden Sie sich für eine Wartung an Ihren POLARIS-Händler oder an einen anderen qualifizierten Spezialisten. Der Lenker lässt sich nach Wunsch des Fahrers einstellen.
  • Seite 141 Wartung Reifen WARNUNG Der Betrieb des ATVs mit abgenutzten Reifen, unzureichendem Reifendruck, falschen Reifentypen oder falsch montierten Rädern beeinträchtigt das Fahrverhalten und kann einen Unfall mit schweren oder tödlichen Verletzungen verursachen. Die Reifenwar- tungsverfahren in dieser Betriebsanleitung und auf den Aufklebern am Fahrzeug müssen konsequent eingehalten werden.
  • Seite 142 Wartung Reifenprofiltiefe Wenn das Reifenprofil auf 3 mm (1/8 in) oder weniger abgefahren 3 mm (1/8 in) ist, müssen die Reifen gewech- selt werden. Radausbau 1. Den Motor abstellen und die Fest- Radschrauben stellbremse anziehen. 2. Die Radschrauben etwas lockern. 3.

  • Seite 143: Achs- Und Radmuttern

    4. Das Fahrzeug auf den Boden herunterlassen. 5. Schrauben auf ein Drehmoment von 30 Nm (22 ft-lb) anziehen. Achs- und Radmuttern Die mit Splint versehenen Achsmuttern nicht warten. Ihr POLARIS-Händler kann Ihnen behilflich sein. Anziehen der Radnaben Der korrekte Sitz der Vorderradlager und Spindelmuttern ist für das ordnungsge- mäße Funktionieren der betroffenen Bauteile sehr wichtig.
  • Seite 144 Wartung Schlussleuchten-Glühlampenwechsel Wenn die Bremsleuchte nicht Leuchte funktioniert, muss unter Umstän- Abdeckung den die Glühlampe ausgewechselt werden. 1. Die beiden Schrauben ent- fernen, mit denen die Schrauben Streuscheibe befestigt ist. Streuscheibe abnehmen. 2. Die Glühlampe herausneh- men und durch eine neue empfohlene Glühbirne ersetzen.
  • Seite 145 Wartung Glühlampenwechsel des Tagfahrlichts Wenn das Tagfahrlicht nicht funktioniert, die Glühlampen wechseln. POLARIS empfiehlt Ersatzlampen von Ihrem autorisierten POLARIS-Vertragshändler. 1. Die Scheinwerfer vom Kabelbaum abziehen. 2. Von der Rückseite der Beleuchtungseinheit die Gummiabdeckung entfernen. 3. Die Glühlampenhalterung nach innen drücken und zum Ausbau gegen den Uhrzeigersinn drehen.
  • Seite 146 Batterie immer das Minuskabel (schwarz) zuerst abklemmen. Beim Wiedereinbau der Batterie das Minuskabel (schwarz) immer zuletzt anschließen. Ihr POLARIS-ATV ist mit einer versiegelten Batterie ausgerüstet. Der Versiege- lungsstreifen kann nicht entfernt werden. Batterien dieses Typs dürfen nie mit Wasser aufgefüllt werden.
  • Seite 147 Wartung Batterie Batterieausbau Halterungsschrauben 1. Die drei Schrauben entfernen, mit denen die Batteriehalterung am Fahrzeug befestigt ist. 2. Die Halterung und die Batterie ausbauen. 3. Das schwarze Batteriekabel (–) zuerst abklemmen. Anschließend das rote Batteriekabel (+) abklemmen. 4. Die Kappen von den Batteriepolen abnehmen.

  • Seite 148: Wartung Batterie

    Wartung Batterie Batterieeinbau Nur eine voll aufgeladene Batterie einbauen. Die Inbetriebnahme einer neuen, aber nicht vollständig aufgeladenen Batterie kann zur Beschädigung der Batterie führen und ihre Lebensdauer verkürzen. Außerdem können Fahrzeugfunktionen beein- trächtigt werden. Wenn die Batterie aufgeladen werden muss, ein 0,5-A-Ladegerät verwenden.

  • Seite 149: Reinigung

    Äußeren, sondern tragen auch zu einer langen Lebensdauer vieler Bauteile bei. HINWEIS: Ein Hochdruckwasserstrahl kann Teile des Fahrzeugs beschädigen. POLARIS empfiehlt, das Fahrzeug von Hand oder mit einem Gartenschlauch unter Verwendung eines milden Spülmittels zu waschen. Bestimmte Produkte, beispielsweise Insektenschutzmittel und Chemikalien, beschädigen die Kunststoffflächen.

  • Seite 150: Wartung / Reinigung

    Wartung Reinigung Waschen des ATVs Die besten und sichersten Hilfsmittel zum Waschen Ihres POLARIS-Fahrzeugs sind ein Gartenschlauch und ein Eimer Wasser mit mildem Spülmittel. 1. Ein Profi-Reinigungstuch verwenden. Zuerst die oberen, dann die unteren Fahrzeugteile reinigen. 2. Häufig mit sauberem Wasser nachspülen.
  • Seite 151 • Bremsen Falls Warnhinweis- und Sicherheitsaufkleber beschädigt sind, wenden Sie sich an Ihren POLARIS-Händler für Ersatzaufkleber. Unmittelbar nach der Wäsche alle Fettnippel abschmieren. Um Wasser, das mögli- cherweise in den Motor oder die Auspuffanlage gelangt ist, zu trocknen, den Motor...
  • Seite 152 Wartung Polieren POLARIS empfiehlt eine handelsübliche Sprüh-Möbelpolitur zum Polieren der Glanzflächen an Ihrem POLARIS-Fahrzeug. Die Anweisungen auf dem Behälter befolgen. Poliertipps • Keine Kfz-Produkte verwenden, da manche davon die Glanzflächen des Fahr- zeugs zerkratzen können. • Stets saubere Tücher, Schwämme und Polierscheiben zum Reinigen und Polieren des Fahrzeugs verwenden.

  • Seite 153: Einlagerung

    Wartung Einlagerung Außenflächen Nötige Reparaturen vornehmen und das Fahrzeug den Empfehlungen entspre- chend reinigen. Siehe Seite 147. Einlagerung der Batterie Wird das Fahrzeug für einen Zeitraum von mindestens drei Monaten nicht benutzt, die Batterie ausbauen, voll aufladen und an einem vor direkter Sonneneinstrahlung geschützten, kühlen und trockenen Ort lagern.
  • Seite 154 Auslassöffnungen. Darüber hinaus verhindert es das Bakterienwachstum und erleichtert das Starten nach der Einlagerungszeit. 1. Kraftstofftank füllen. 2. „POLARIS Carbon Clean Fuel Treatment“ oder „POLARIS Fuel Stabilizer“ oder gleichwertige Kraftstoffzusätze oder -stabilisatoren zusetzen. Die emp- fohlene Menge der Gebrauchsanweisung auf dem Behälter entnehmen.
  • Seite 155 Wartung Einlagerung Motoröl Das Motoröl wechseln. Siehe Seite 106. Luftfilter/Luftfiltergehäuse Vorfilter und Luftfilter prüfen und reinigen bzw. auswechseln. Luftfiltergehäuse rei- nigen. Schmutzabscheiderrohr entleeren. Flüssigkeitsstände Die Flüssigkeitsstände aller Flüssigkeiten kontrollieren. Flüssigkeiten entsprechend der Routinewartungstabelle ab Seite 94 wechseln. • Getriebeöl • Motoröl •...
  • Seite 156 4. Das Fahrzeug mit einer geeigneten Plane abdecken. Keine Plastikplanen oder beschichtete Materialien verwenden, da diese eine ausreichende Luft- zirkulation verhindern und die Bildung von Kondenswasser begünstigen, das Korrosion und Rostbildung fördert. Zubehör POLARIS bietet eine breite Auswahl an Zubehörartikeln für Ihr ATV an. Bitte Ihren POLARIS-Händler aufsuchen.

  • Seite 157: Transportieren Des Atvs

    Wartung Transportieren des ATVs 1. Motor abstellen. Einen Gang einlegen. Feststellbremse anziehen. 2. Kraftstofftankdeckel, Öleinfülldeckel und Sitz sichern. Kraftstoffhahn schließen. HINWEIS: Zum Transport stets das Fahrgestell des ATVs mit geeigneten Gurten oder Seilen am Transportfahrzeug verzurren. Der Gepäckträger, der Stoßfänger und der Lenker sind keine geeigneten Anschlagpunkte für die Verzurrung zu Transportzwecken.

  • Seite 158: Technische Daten

    Technische Daten OUTLAW 50 Personenkapazität 1 Fahrer Maximale Traglast (Zuladung) 41 kg (90 lb) Hubraum 49 cm Kühlung Luftgekühlt Motortyp Viertaktmotor Schmierung Nasssumpf Öl-Fassungsvermögen 900 mL (30 oz) Kraftstofffüllmenge 4,5 L (1,2 gal) Kraftstofffüllmenge des Reservetanks 0,85 L (0,22 gal) Anlassen Elektrisch mit zusätzlicher Kickstarter-...
  • Seite 159 Technische Daten OUTLAW 50 Vorderradreifen 16 x 6,5 – 7 (13,8 kPa/2 psi) Hinterradreifen 16 x 8 – 7 (13,8 kPa/2 psi) Trockengewicht 95,3 kg (210 lb) Länge/Breite/Höhe 122 cm (48 in)/80 cm (31,5 in)/71 cm (28 in) Radstand 84 cm (33 in)
  • Seite 160 Technische Daten OUTLAW 50 Vergaserdüsen-Einstellung *Schattierte Zellen bedeuten Werkseinstellungen. UMGEBUNGSTEMPERATUR HÖHE ü. M. °F: Unter –25 –30 bis –10 –15 bis +5 0 bis +20 +15 bis +35 +30 bis +50 +45 bis +65 Über 60 Meter (Fuß) °C: Unter –31 –34 bis –23...

  • Seite 161: Motor Dreht Durch, Aber Springt Nicht An

    Zündkerze(n) verrußt oder defekt Zündkerze(n) prüfen, falls erforderlich austauschen. Kein Zündfunke Zündkerze(n) prüfen; feststellen, ob Motorabschalter eingeschaltet ist. Kurbelgehäuse mit Wasser oder Kraftstoff Ihr POLARIS-Händler kann Ihnen behilflich sein. gefüllt Zu viel Choke Zündkerzen prüfen, reinigen und/oder austauschen. Kraftstofffilter verstopft Filter austauschen.

  • Seite 162: Beheben Von Störungen Motor Dreht Nicht Durch

    Alle Anschlüsse prüfen und anziehen. Motor klingelt oder klopft Mögliche Ursache Lösung Schlechte Kraftstoffqualität oder zu nied- Durch Kraftstoff des empfohlenen Typs ersetzen. rige Oktanzahl Falsche Zündverstellung Ihr POLARIS-Händler kann Ihnen behilflich sein. Falscher Zündelektrodenabstand oder Elektrodenabstand nach Vorgabe einstellen oder Hitzebereich Zündkerzen austauschen.

  • Seite 163: Motorfehlzündungen

    Elektrodenabstand nach Vorgabe einstellen oder Hitzebereich Zündkerzen austauschen. Kraftstoff alt oder nicht empfohlener Typ Durch frischen Kraftstoff ersetzen. Zündkabel falsch angeschlossen Ihr POLARIS-Händler kann Ihnen behilflich sein. Falsche Zündverstellung Ihr POLARIS-Händler kann Ihnen behilflich sein. Mechanische Störung Ihr POLARIS-Händler kann Ihnen behilflich sein.
  • Seite 164 Motor läuft unruhig, bleibt stehen oder hat Fehlzündungen Mögliche Ursache Lösung Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt Ihr POLARIS-Händler kann Ihnen behilflich sein. Falscher Zündelektrodenabstand oder Elektrodenabstand nach Vorgabe einstellen oder Hitzebereich Zündkerzen austauschen. Zündkabel sitzen locker Alle Anschlüsse prüfen und anziehen.
  • Seite 165 Beheben von Störungen Motor läuft unruhig, bleibt stehen oder hat Fehlzündungen Ursachen für zu mageres Lösung Gemisch Kraftstofftank leer oder Kraftstoff Tanken bzw. Kraftstoff wechseln; Kraftstoffanlage verunreinigt reinigen. Kraftstoff hat zu niedrige Oktanzahl Durch Kraftstoff des empfohlenen Typs ersetzen. Kraftstofffilter verstopft Filter auswechseln.

  • Seite 166: Beheben Von Störungen Motor Bleibt Stehen Oder Verliert Kraft

    Zu viel Choke Zündkerzen prüfen, reinigen und/oder austauschen. Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt Ihr POLARIS-Händler kann Ihnen behilflich sein. Falscher Zündelektrodenabstand oder Elektrodenabstand nach Vorgabe einstellen oder Hitzebereich Zündkerzen austauschen. Zündkabel sitzen locker Alle Anschlüsse prüfen und anziehen.

  • Seite 167: Übergabe-Inspektion Und Kundendienst

    Garantie Die Polaris Germany GmbH, Schöneweibergasse 102, 64347 Griesheim, gewährt für von ihr in Deutschland und Österreich verkaufte und registrierte Fahrzeuge unter den Voraussetzungen der nachfolgenden Garantiebestimmungen eine 24-monatige eingeschränkte Garantie gegen Material- oder Verarbeitungsmängel der Fahrzeug-Bauteile. GARANTIEBESTIMMUNGEN 1. Übergabe-Inspektion und Kundendienst Die Vorbereitung und Voreinstellung Ihres Polaris-Fahrzeugs im Rahmen der Übergabe-Inspek-...

  • Seite 168: Ausschluss Von Garantieleistungen

    3. Garantieleistungen Die Leistungen aus dieser Garantie beschränken sich auf die Reparatur oder den Austausch von mangelhaften Bauteilen Ihres Polaris-Fahrzeugs. Es liegt im alleinigen Ermessen von Polaris, ob die mangelhaften Bauteile repariert oder ausgetauscht werden. Die Garantieleistungen decken aus- schließlich die Kosten für die Reparatur oder den Austausch der mangelhaften Bauteile sowie für die erforderlichen Ersatzteile ab.
  • Seite 169 5. Garantiefrist Die 24-monatige Garantiefrist beginnt entweder mit dem Tag der Übergabe des Polaris-Fahrzeugs von dem Polaris-Vertragshändler an den Erstkäufer, dem Tag der Erstzulassung oder dem ersten Tag der Nutzung (auch durch einen Polaris-Vertragshändler), je nach dem welches dieser Ereig-...

  • Seite 170: Gesetzliche Rechte

    Garantie 6. Geltendmachung Sie können die Leistungen aus dieser Garantie innerhalb der Garantiefrist bei jedem Polaris-Ver- tragshändler mit autorisierter Werkstatt in Anspruch nehmen. Polaris empfiehlt Ihnen, sich an den Polaris-Vertragshändler zu wenden, bei dem Sie das Fahrzeug gekauft haben. Bitte besprechen Sie Garantiefälle direkt mit Ihrem Polaris-Vertragshändler.
  • Seite 171 Garantie Beim Kauf von Privatpersonen: Wenn Sie ein POLARIS-Produkt von einer Privatperson außerhalb des Landes kaufen, in dem das Fahrzeug ursprünglich verkauft wurde, haben Sie keinen Garantieanspruch. Bemerkung Wenn Ihr Fahrzeug außerhalb des Landes registriert ist, in dem es gekauft wurde, und Sie die oben beschriebene Vorgehensweise nicht einhalten, hat Ihr Fahrzeug keinen Garantieanspruch mehr.

  • Seite 172: Wartungsprotokoll

    Wartungsprotokoll Bitte legen Sie diesen Teil der Betriebsanleitung bei jeder Wartung einem Händler vor. Dadurch steht Ihnen und eventuellen zukünftigen Eigentümern ein genaues Protokoll aller durchgeführten Wartungs- und Servicearbeiten zur Verfügung. DATUM WARTUNGS- TECHNIKER AUSGEFÜHRTE WARTUNG/BEMERKUNGEN INTERVALL 10 Stunden (Einfahrzeit) 40 Stunden 50 Stunden 80 Stunden...
  • Seite 173 Wartungsprotokoll DATUM WARTUNGS- TECHNIKER AUSGEFÜHRTE WARTUNG/BEMERKUNGEN INTERVALL 100 Stunden 120 Stunden 150 Stunden...
  • Seite 174 Wartungsprotokoll DATUM WARTUNGS- TECHNIKER AUSGEFÜHRTE WARTUNG/BEMERKUNGEN INTERVALL...

  • Seite 175: Index

    Index Abgase, Gefährdung durch . . 14 Beschränkungen, Alter..12 Einstellen der Stoßdämpfer- Abschalter ....58 Bremsen....62-64 federn .
  • Seite 176 Index Gashebel ... . . 41, 61 Lenkereinstellung ..138 Radausbau ....140 Gasmechanismus .
  • Seite 177 Index Sicherheitsaufkleber Sicherheitswarnungen . . 12-30 Sicherheitswarnungen . . 12-30 Warnhinweis „Keine Betrieb in unbekanntem Mitführen eines Beifahrer“ ..35 Gelände... . 25 Beifahrers .
  • Seite 178 Index Tagfahrlicht... . . 143 Veränderungen ... 11 Zubehör....154 Technische Daten .
  • Seite 179 S Befestigte Flächen meiden – diese können die Manövrierfähigkeit und Steuerbarkeit des Fahrzeugs BETRIEBSANLEITUNG LESEN. erheblich beeinträchtigen ALLE ANWEISUNGEN UND WARNHINWEISE BEFOLGEN. Den Standort des nächstgelegenen POLARIS-Händlers erfahren Sie im Internet auf www.polarisgermany.de. Polaris Sales Europe Sàrl Route de l’Etraz Business Center A5 1180 Rolle Schweiz Teile-Nr.

Inhaltsverzeichnis
