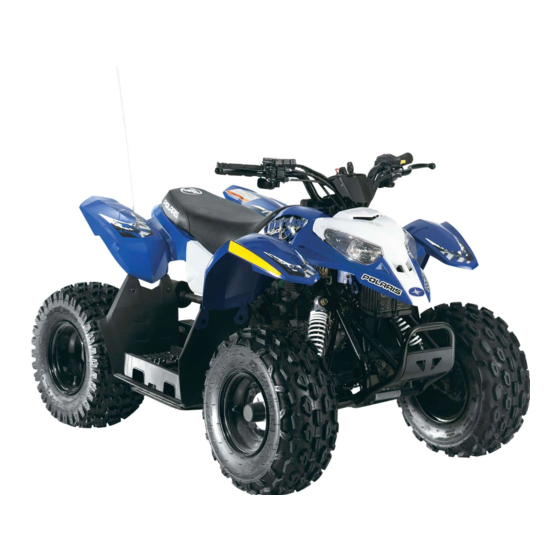

Polaris OUTLAW 50 Betriebsanleitung Für Wartung Und Sicherheit
  1. Anleitungen
  2. Marken
  3. Polaris Anleitungen
  4. Quads & ATV
  5. OUTLAW 50
  6. Betriebsanleitung für wartung und sicherheit

Polaris OUTLAW 50 Betriebsanleitung Für Wartung Und Sicherheit

Vorschau ausblenden Andere Handbücher für OUTLAW 50:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung für Wartung und Sicherheit
OUTLAW 50
Bitte lesen Sie diese Betriebsanleitung aufmerksam durch.
Sie enthält wichtige Sicherheitsinformationen.
Aufsicht von Erwachsenen ist jederzeit notwendig.
Personen unter 6 Jahren ist das Fahren des Fahrzeugs untersagt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Polaris OUTLAW 50

Inhaltszusammenfassung für Polaris OUTLAW 50

  • Seite 1 Betriebsanleitung für Wartung und Sicherheit OUTLAW 50 Bitte lesen Sie diese Betriebsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitsinformationen. Aufsicht von Erwachsenen ist jederzeit notwendig. Personen unter 6 Jahren ist das Fahren des Fahrzeugs untersagt.
  • Seite 2 Der Outwaw 50 ist ausschließlich für die Nutzung abseits von öffentlichen die Fortpflanzung schädigende Wirkungen haben. Straßen bestimmt. Polaris empfiehlt für das Fahren des Outlaw 50 ein Mindest alter von 6 Jahren und die ausschließliche Nutzung unter Aufsicht eines Erwachsenen.
  • Seite 3 Besuchen Sie uns unter www.polarisind.de...
  • Seite 4 POLARIS, THE WAY OUT und OUTLAW sind eingetragene Marken der POLARIS Industries Inc. Copyright 2012 POLARIS Sales Inc. Alle Angaben in dieser Publikation entsprechen den aktuellsten Pro- Copyright 2012 POLARIS Sales Inc. Alle Angaben in dieser Publikation entsprechen den aktuellsten Pro- duktdaten zum Zeitpunkt der Veröffentlichung.

  • Seite 5: Willkommen

    Ihre Kinder sich über den sicheren Betrieb und die Pflege Ihres neuen ATV informieren können. Ein POLARIS-ATV ist kein Spielzeug und der Betrieb kann mit Gefahren verbunden sein. Sorgen Sie dafür, dass jedes Kind, dass mit dem ATV fahren wird, zuvor einen Trainingskurs absolviert.
  • Seite 6 Willkommen Liebe Kinder, bevor Ihr mit Eurem neuen POLARIS-ATV losfahrt, gibt es einige wichtige Dinge, die Ihr wissen müsst. Ihr müsst lernen, wie Ihr Euch und andere in Eurem Umfeld beim Fahren schützt. Eure Eltern und POLARIS möchten, dass Ihr beim Fahren mit Eurem neuen ATV Spaß habt. Deswegen ist es sehr wichtig, dass Ihr diese Informationen in der Betriebsanleitung lest und versteht.

  • Seite 7: Inhaltsverzeichnis

    Wartung ....92 Technische Daten ..154 POLARIS-Produkte ..157 Beheben von Störungen ..158 Garantie .

  • Seite 8: Einleitung

    Einleitung Signalwörter und Symbole In dieser Anleitung und am Fahrzeug selbst werden die nachfolgend beschriebenen Signalwörter und Symbole verwendet. Wo immer diese Wörter und Symbole anzutreffen sind, wird auf einen Sachverhalt aufmerksam gemacht, der Ihre Sicherheit betrifft. Bitte prägen Sie sich die Bedeutung dieser Wörter und Symbole ein, bevor Sie die Anleitung lesen.
  • Seite 9 Missachten der Sicherheitswarnhinweise und der Sicherheitsvorkehrungen in dieser Anleitung kann zu Unfällen mit schweren oder tödlichen Verletzungen führen. Ein POLARIS-ATV ist kein Spielzeug und der Betrieb kann mit Gefahren verbunden sein. Das Fahrverhalten dieses Fahrzeugs ist nicht mit dem anderer Fahrzeuge wie Motorräder oder Autos vergleichbar.

  • Seite 10: Sicherheit

    Sicherheit Sicherheitsschulung POLARIS legt größten Wert auf die ATV- Es wurden Ihnen gedruckte Unterlagen und Sicherheitsschulung. POLARIS empfiehlt ein Video oder eine DVD mit Anweisungen Ihnen wärmstens, zusammen mit Ihren zum sicheren Betrieb ausgehändigt. Bitte Familienmitgliedern, die das ATV fahren...

  • Seite 11: Schutzausrüstung

    Ärmel Das Fahren eines ATV benötigt schützende Kleidung die bequem ist und die der Verletzungsgefahr entgegenwirkt. Helm Das Tragen eines Helms schützt vor schweren Kopfverletzungen. Beim Fahren eines POLARIS- Augen- Hand- Fahrzeugs immer einen Helm tragen, der die geltenden schutz schuhe Sicherheitsvorschriften erfüllt oder übertrifft.
  • Seite 12 Eine gewöhnliche Brille oder Sonnenbrille bietet keinen ausreichenden Augenschutz. Beim Fahren eines POLARIS-Fahrzeugs ist grundsätzlich eine bruchsichere Schutzbrille oder ein Helm mit bruchsicherem Visier zu tragen. POLARIS empfiehlt eine zugelassene persönliche Schutzausrüstung (PSA), die ein Prüfzeichen wie z. B. VESC 8, V-8, Z87.1 oder CE trägt.

  • Seite 13: Technische Veränderungen

    Garantieansprüche für das POLARIS-ATV zur Folge. Durch den Anbau bestimmter Zusatzgeräte kann sich das Fahrverhalten des ATV ändern. Verwenden Sie nur von POLARIS zugelassene Zubehörprodukte und machen Sie sich mit deren Funktionsweise und den Auswirkungen auf die Fahreigenschaften des ATV vertraut.

  • Seite 14: Fahrer- Und Altersbeschränkungen

    Sicherheit Sicherheitswarnungen WARNUNG Bei unsachgemäßem Betrieb des ATV besteht die Gefahr einer Kollision, des Kontrollverlustes, eines Unfalls oder eines Überschlags, was zu schweren oder tödlichen Verletzungen führen kann. Lesen Sie auf jeden Fall alle der folgenden Warnhinweise bezüglich der Risikosituationen beim Fahren und wie man sie vermeidet.

  • Seite 15: Betrieb Ohne Einweisung

    Sicherheit Sicherheitswarnungen Betrieb ohne Einweisung Wird dieses ATV ohne fachkundige Einweisung betrieben, besteht ein erhöhtes Unfallrisiko. Der Fahrer muss wissen, wie das ATV in verschiedenen Situationen und unter verschiedenen Geländebedin- gungen richtig zu handhaben ist. Anfänger und unerfahrene Fahrer sollten zunächst einen ATV-Sicher- heitskurs absolvieren.

  • Seite 16: Umgang Mit Benzin

    Sicherheit Sicherheitswarnungen Umgang mit Benzin • Kraftstoffhahn schließen, wenn das ATV ein- gelagert oder abgestellt wird. Siehe Seite 64. Benzin ist äußerst leicht entflammbar und unter bestimmten Bedingungen explosionsgefährlich. Gefährdung durch Abgase • Lassen Sie ein Kind niemals tanken oder mit Motorabgase sind giftig und können innerhalb Benzin umgehen.
  • Seite 17 Sicherheit Sicherheitswarnungen Versäumnis der Kontrolle vor Fahrtantritt Schutzausrüstung Wird es vor Fahrtantritt versäumt, das ATV zu Betrieb dieses ATV ohne einen zugelassenen überprüfen und seine Betriebssicherheit zu kont- Helm, erhöht das Risiko von schweren Kopfver- rollieren, besteht ein erhöhtes Unfallrisiko. Vor letzungen bei einem Unfall.
  • Seite 18 Sicherheit Sicherheitswarnungen Alkohol- und Drogenkonsum Fahren mit überhöhter Geschwindigkeit Nach dem Konsum von Alkohol oder Drogen ist Das Fahren des ATVs mit überhöhter Geschwin- beim Fahren des ATVs mit einem einge- digkeit erhöht das Risiko des Fahrers, die Kont- schränkten Urteils-, Reaktions- und Wahrneh- rolle über das Fahrzeug zu verlieren.

  • Seite 19: Beherrschen Des Atvs

    Sicherheit Sicherheitswarnungen Beherrschen des ATVs Falsche Kurventechnik Wenn Sie beim Fahren eine Hand vom Lenker Eine falsche Kurventechnik kann zum Verlust der oder einen Fuß vom Trittbrett nehmen, können Bodenhaftung oder der Kontrolle über das Fahr- Sie das Fahrzeug nur noch bedingt kontrollieren zeug und somit zu einem Unfall oder zum Über- oder das Gleichgewicht verlieren und von dem schlagen des Fahrzeugs führen.

  • Seite 20: Sprünge Und Kunststücke

    Sicherheit Sicherheitswarnungen Sprünge und Kunststücke Falsche Technik beim Bergauffahren Das Experimentieren mit Hochstarts, Sprüngen Ein falsches Vorgehen beim Befahren von Stei- und anderen Kunststückversuchen birgt ein gungen kann dazu führen, dass der Fahrer die erhöhtes Unfallrisiko einschließlich Überschlag. Kontrolle verliert bzw. sich das Fahrzeug über- Keine Hochstarts, Sprünge oder sonstige Kunst- schlägt.
  • Seite 21 Sicherheit Sicherheitswarnungen Fahren an steilen Hängen Beim Befahren sehr steiler Hänge kann sich das Fahrzeug überschlagen. Niemals Hänge befahren, die für das ATV bzw. für Ihr Können zu steil sind. Das ATV nie an Hängen von mehr als 15 Grad einsetzen. >15°...
  • Seite 22 Sicherheit Sicherheitswarnungen Falsche Technik beim Bergabfahren Ein falsches Vorgehen bei Bergabfahrten kann zum Kontrollverlust bzw. Überschlagen des Fahrzeugs führen. • Bei Bergabfahrten stets die entsprechenden Anweisungen in der Betriebsanleitung befolgen. HINWEIS: Beim Bremsen im Gefälle ist eine besondere Bremstechnik anzuwenden. Siehe Seite 83. •...
  • Seite 23 Sicherheit Sicherheitswarnungen Fahren quer zum Hang Vom Befahren quer zum Hang wird abgeraten. Ein falsches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug überschlägt. Ein Befahren quer zum Hang vermeiden, außer wenn keine andere Mög- lichkeit besteht.

  • Seite 24: Abwürgen Des Motors An Steigungen

    Sicherheit Sicherheitswarnungen Abwürgen des Motors an Steigungen Wird der Motor an einer Steigung abgewürgt, rollt das Fahrzeug rückwärts, oder steigt der Fahrer unsachgemäß ab, kann sich das Fahrzeug überschlagen. Beim Bergauffahren eine konstante Geschwindigkeit aufrechter- halten. Wenn die Last den Motor überfordert, wie folgt verfahren: Körper- gewicht zur Bergseite verlagern.

  • Seite 25: Betrieb Auf Rutschigem Untergrund

    Sicherheit Sicherheitswarnungen Betrieb auf rutschigem Untergrund Bei Fahrten auf besonders unebenem, rutschigem oder insta- bilem Untergrund ist erhöhte Vorsicht geboten, da das Fahr- zeug die Bodenhaftung verlieren oder sich überschlagen bzw. der Fahrer die Kontrolle über das Fahrzeug verlieren kann. Fahrten auf besonders unebenem, rutschigem oder instabilem Untergrund sollten erst dann unternommen werden, wenn Sie sich durch Lernen und Üben das erforderliche Fahrgeschick...

  • Seite 26: Betrieb In Unbekanntem Gelände

    Sicherheit Sicherheitswarnungen Betrieb in unbekanntem Gelände Falsche Reifenwartung In unbekanntem Gelände ist besondere Vorsicht Der Betrieb dieses ATVs mit ungeeigneten geboten, da anderenfalls ein erhöhtes Unfall- Reifen oder bei falschem oder uneinheitlichem und Überschlagrisiko besteht. In unbekanntem Reifendruck kann den Verlust der Kontrolle über Gelände können verborgene Gesteinsbrocken, das Fahrzeug bzw.

  • Seite 27: Unsachgemäße Veränderungen Am Fahrzeug

    Wenn das Fahrzeug rutscht oder ausbricht, kann müssen nach den zugelassenen Anweisungen der Fahrer die Kontrolle verlieren und das Fahr- montiert und verwendet werden. Den POLARIS- zeug sich überschlagen (wenn die Räder plötz- ATV-Händler für mehr Informationen aufsuchen. lich wieder Bodenhaftung haben). Auf glattem Untergrund wie z.
  • Seite 28 Sicherheit Sicherheitswarnungen Fahren durch tiefe Gewässer Beim Durchfahren von tiefem oder rasch fließendem Wasser können die Reifen des ATV zu schwimmen beginnen, was einen Kontrollverlust oder ein Umkippen verursachen kann. Nicht durch tiefe oder rasch fließende Gewässer fahren. Wenn ein Gewässer, dessen Tiefe die Trittbretter überschreitet, durchquert werden muss: •...

  • Seite 29: Unsachgemäße Beladung

    Sicherheit Sicherheitswarnungen Unsachgemäße Beladung Ein Überladen des ATV oder ein Mitführen bzw. Ziehen von Lasten kann die Fahreigenschaften des Fahrzeugs beeinträchtigen und den Verlust der Kontrolle bzw. einen Unfall verursachen. Mit diesem ATV darf weder Ladungen transportiert noch Lasten gezogen werden. Niemals einen Gegenstand an das ATV anhängen bzw.

  • Seite 30: Fahren Auf Zugefrorenen Gewässern

    Sicherheit Sicherheitswarnungen Fahren auf zugefrorenen Gewässern Körperbeherrschung Beim Befahren eines zugefrorenen Gewässers Dieses Fahrzeug stellt hohe physische Anforde- können das ATV und/oder der Fahrer einbre- rungen an den Fahrer. Urteilsvermögen und Kör- chen, was zu schweren oder tödlichen Verlet- perbeherrschung sind Voraussetzungen für zungen führen kann.

  • Seite 31: Heiße Auspuffanlage

    Sicherheit Sicherheitswarnungen Heiße Auspuffanlage Verwendung des ATV durch Unbefugte Die Bestandteile der Auspuffanlage sind wäh- Ein steckender Zündschlüssel kann Unbefugte rend des Betriebs des Fahrzeugs und danach zur Benutzung des Fahrzeugs verleiten, was äußerst heiß. Diese heißen Teile können Ver- einen Unfall oder das Überschlagen des Fahr- brennungen sowie Brände verursachen.
  • Seite 32 Aufkleber von den Aufklebern am Fahrzeug unterscheiden, bitte die Aufkleber am Fahrzeug lesen und befolgen. Sollten Text- oder Grafikaufkleber unleserlich werden oder sich ablösen, bitte beim POLARIS- Händler einen Ersatzaufkleber kaufen. Ersatz-Sicherheitsaufkleber können bei POLARIS kostenlos bezogen werden. Die entsprechende Teilenummer ist auf dem Aufkleber aufgedruckt.

  • Seite 33: Sicherheitsaufkleber Und Ihre Anbringungsorte

    Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis zum Betrieb WARNUNG Unsachgemäßer Umgang mit dem ATV kann zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen. Stets einen zugelassenen Helm und entsprechende Schutzausrüstung tragen. Nie unter dem Einfluss von Alkohol oder Drogen fahren. Das Fahrzeug NIE: ohne ordnungsgemäße Schulung oder Anleitung fahren;...

  • Seite 34: Warnhinweis Zum Alter

    Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis zum Alter WARNUNG Der Betrieb dieses ATV durch Kinder unter 6 Jahren erhöht das Risiko schwerer oder tödlicher Verletzungen. Kinder unter 18 Jahren müssen durch Erwach- sene beaufsichtigt werden. Erlauben Sie Kindern unter 6 Jahren NIE, dieses ATV zu fahren.

  • Seite 35: Warnhinweis Reifendruck

    Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis Reifendruck WARNUNG Ein falscher Reifendruck oder eine Überladung des Fahrzeugs kann einen Kontrollverlust ver- ursachen. Verliert der Fahrer die Kontrolle über das Fahr- zeug, besteht die Gefahr schwerer bzw. tödli- cher Verletzungen. • Reifendruck kalt: Vorne: 13,8 kPa (2,0 psi) Hinten: 13,8 kPa (2,0 psi) •...

  • Seite 36: Warnhinweis Auf Kupplungsdeckel

    Sicherheit Sicherheitsaufkleber und ihre Anbringungsorte Warnhinweis auf Kupplungsdeckel WARNUNG KEINE TRITTSTUFE • Gefahr durch angetriebene Teile unter der Riemenkupplungsabdeckung. Um schwere Verletzungen zu vermeiden sollte das Fahr- zeug nicht mit abgenommener Kupplungs- abdeckung betrieben werden. • Nicht den Kupplungsdeckel berühren, denn er kann sich erhitzen.

  • Seite 37: Vibrations- Und Geräuschemissionen - Europa

    Sicherheit Vibrations- und Geräuschemissionen – Europa Der von diesem Fahrzeug ausgehende Geräuschpegel in Ohrenhöhe des Fahrers sowie die Hand-/ Arm- und Ganzkörpervibrationspegel wurden nach prEN 15997 ermittelt. Betriebsbedingungen der Maschine bei der Prüfung: Die Fahrzeuge waren im fabrikneuen Zustand. Die Prüfung wurde der/den Prüfungsvorgabe(n) entsprechend durchgeführt und fand unter kontrollierten Umgebungsbedingungen statt.
  • Seite 38 NOTIZEN...

  • Seite 39: Abschnitt Für Jugendliche

    Abschnitt für Jugendliche...

  • Seite 40: Das Atv Kennen Lernen

    Fahrzeug können durch ein Überschreiten des maximalen Fahrergewichts entstehen. Siehe Abschnitt Technische Daten ab Seite 154 hinsichtlich Fassungsvermögen Ihres ATV. KINDER: Bevor Ihr mit Eurem neuen POLARIS-ATV losfahrt, gibt es einige wichtige Dinge, die Ihr wissen müsst. Eure Sicherheit und die Sicherheit anderer stehen an erster Stelle und muss immer bedacht werden.
  • Seite 41 Das ATV kennen lernen Bevor Du zum ersten Mal von einem Erwachsenen den Motor für Dich starten lässt, mache Dich mit den Bedienelementen Deines neuen ATVs vertraut. 1. Motorabschalter: Wenn der Motor läuft und Du ihn schnell abschalten willst, drückst Du auf diesen Knopf.
  • Seite 42 Das ATV kennen lernen 4. Kickstarterhebel: Wenn die Batterie nicht mehr genug Ladung zum Anlassen des ATVs hat, kannst Du den Motor starten, indem Du den Kick- starter mit dem Fuß nach unten drückt. Lass Dir von einem Erwachsenen zeigen, wie das geht. Weitere Einzel- heiten über den Kickstarter findest Du auf Seite 66.
  • Seite 43 Das ATV kennen lernen 5. Kraftstofftankdeckel: Der Erwach- Klinke befindet, nach unten. Vergewis- sene, der Dein ATV auftankt, muss sere Dich immer, dass der Sitz fest ein- dazu den Kraftstofftankdeckel gerastet ist, bevor Du wieder losfährst. abnehmen. Nimm niemals selbst den 5.
  • Seite 44 Das ATV kennen lernen 7. Bremshebel: Um das ATV abzubremsen oder anzuhalten, ziehst Du die Bremshebel zum Lenker heran. Mit dem linken Hebel wird die Hinterradbremse betätigt. Der rechte Hebel bedient die Vorderradbremse. Betätige immer beide Bremshebel gleichzeitig. Du musst immer an beiden Bremshebeln gleichzeitig ziehen, sonst kannst Du die Kontrolle über das ATV verlieren und Dich schwer verletzen.
  • Seite 45 Das ATV kennen lernen 8. Zündschalter: Bevor der Anlasserknopf 8. Zündschalter gedrückt wird, muss der Zündschalter einge- schaltet werden. Mit dem Zündschalter 9. Sicherheits- schalter kannst Du auch den Motor abschalten. 9. Sicherheitsschnur und Sicherheits- schalter: Die Sicherheitsschnur muss beim Fahren mit dem ATV immer an Eurem rechten Handgelenk eng anliegend befestigt und am ATV angeschlossen sein.
  • Seite 46 Das ATV kennen lernen Wiederholen wir noch einmal die drei Möglichkeiten, den ATV-Motor abzuschalten: 1. Den Motorabschalter drücken. 2. Die Sicherheitsschnur vom ATV abziehen. 3. Den Zündschlüssel auf Aus drehen.

  • Seite 47: Prüfung Vor Fahrtantritt

    Deinem ATV sicher fühlen kannst. Wenn der Gasmechanismus klemmt, darf der Motor unter keinen Umständen angelassen werden. Das Fahren mit einem klemmenden Gasmechanismus kann zu schweren Unfällen führen. Lass den Gasmechanismus vor Deiner nächsten Fahrt von einem Erwachsenen oder vom POLARIS-Händler in Ordnung bringen.
  • Seite 48 Den Motor niemals anlassen, wenn die Bremsen klemmen. Wenn Du mit schwergängigen Bremsen fährst, kannst Du schwer verletzt werden! Lass die schwergängigen Bremsen von einem Erwachsenen oder vom POLARIS-Händler in Ordnung bringen, bevor Du wieder fährst. 3. Bitte einen Erwachsenen zu kontrollieren, ob Dein ATV noch genug Benzin hat. Kinder dürfen unter keinen Umständen selber auftanken! Das muss stets einem Erwachsenen...
  • Seite 49 Prüfung vor Fahrtantritt 4. Wenn Du die Ablage unterhalb des Sitzes benutzt hast, kontrolliere, ob der Sitz fest ein- gerastet ist! 5. Bitte einen Erwachsenen, den Ölstand bei kaltem Motor zu messen. Wenn der Motor gelaufen ist, ist er nachher sehr heiß, und man kann sich Hautverbrennungen zuziehen, wenn man ihn berührt.

  • Seite 50: Regeln Zur Fahrt

    Regeln zur Fahrt Jetzt bist Du bereit, einiges über das Fahren mit Deinem POLARIS-ATV zu lernen. Es gibt einige Dinge, die Du damit tun kannst – und es gibt ein paar Dinge, die Du unter keinen Umständen jemals tun darfst! Beim Fahren mit einem ATV ist es äußerst wichtig, bestimmte Regeln einzuhalten.
  • Seite 51 Regeln zur Fahrt ►Z um Fahren mit dem ATV immer geeignete Kleidung und eine Sicherheitsausrüstung tragen. Lange Helm: Dein Helm ist für die Sicherheit beim Fahren sehr Helm Ärmel wichtig. Ein Helm schützt vor schweren Kopfverletzungen. Augenschutz: Setze immer eine bruchsichere Schutzbrille oder einen Helm mit Vollvisier auf und halte sie sauber, damit Du sehen kannst, wo Du hinfährst.
  • Seite 52 Regeln zur Fahrt ►Befestige immer die Sicherheitsschnur an Deinem rechten Handgelenk und am ATV, bevor Du losfährst. ►Überlege genau, wohin Du fahren willst, bevor Dein ATV angelassen wird. Vergewissere Dich, dass die Umgebung Deines ATV sicher ist. ►Fahre Dein ATV immer im Sitzen. Beim Fahren den Lenker stets mit beiden Händen halten und beide Füße auf den Trittbrettern lassen.
  • Seite 53 Regeln zur Fahrt ►Fahre nie ohne Begleitung. Ein Erwachsener muss zuschauen, wenn Du fährst, um im Notfall helfen zu können. Bleibe immer in einem Bereich, in dem Dich ein Erwachsener sehen kann. ►Fahre nicht nachts. Dein ATV hat keine Beleuchtung, die ein sicheres Fahren im Dunkeln ermöglicht.

  • Seite 54: Viel Spaß Beim Fahren Mit

    Habe Respekt vor Deinem ATV; habe Respekt vor Deiner Umwelt und Du wirst den Respekt aller Menschen gewinnen. Viel Spaß beim Fahren mit dem neuen POLARIS-ATV!

  • Seite 55: Abschnitt Für Erwachsene

    Abschnitt für Erwachsene...

  • Seite 56: Fahrzeug-Identifikationsnummern

    Ort aufbewahren. Weitere Ersatzschlüssel können nur angefertigt werden, indem Sie (unter Angabe Ihrer Schlüsselnummer) einen Rohling von Fahrgestellnummer POLARIS bestellen und dann anhand eines vorhandenen Schlüssels fräsen lassen. Gehen alle Schlüssel verloren, muss das Zündschloss ausgetauscht werden. Modellnummer des Fahrzeugs: ______________________________________________________________...

  • Seite 57: Ausstattungsmerkmale Und Bedienelemente

    Ausstattungsmerkmale und Bedienelemente Schlüsselhauptschalter Vor dem Anlassen des Motors den Schlüssel Zündschlüssel im Uhrzeigersinn in Stellung EIN drehen. Um die Batterie nicht unnötig zu entladen, den Schlüssel stets in die Stellung AUS drehen, wenn der Motor nicht läuft. Beim Abstellen des Fahrzeugs stets den Zündschlüssel abziehen.

  • Seite 58: Ausstattungsmerkmale Und Bedienelemente Motorabschalter

    Ausstattungsmerkmale und Bedienelemente Motorabschalter Signalhorn Motorabschalter Der Motor kann weder angelassen werden noch laufen, wenn der Schalter in die AUS-Stellung gedrückt ist. Der Zweck dieses Schalters besteht darin, dem Fahrer eine Möglichkeit zum schnellen Abschalten des Motors zu geben, wenn der Gasmechanismus klemmt oder ein sonstiger Notfall eintritt.

  • Seite 59: Ausstattungsmerkmale Und Bedienelemente

    Ausstattungsmerkmale und Bedienelemente Signalhornknopf Das Signalhorn verwendet man in Notfällen bzw. um andere Personen auf das sich nähernde ATV aufmerksam zu machen. Motoranlasserknopf Der Anlasserknopf befindet sich etwas oberhalb des Choke-Hebels. Führen Sie die Anweisungen unter Anlassen des Motors ab Seite 74 aus.

  • Seite 60: Ausstattungsmerkmale Und Bedienelemente Drosselklappenregelung

    Ausstattungsmerkmale und Bedienelemente Drosselklappenregelung WARNUNG Das Fahren eines ATV, dessen Gasmechanismus klemmt oder nicht ordnungsgemäß funktioniert, kann zu einem Unfall und zu schweren oder tödlichen Verletzungen führen. Ein ATV, dessen Gasmechanismus klemmt oder sich nicht ordnungsgemäß betätigen lässt, darf nicht angelassen bzw.
  • Seite 61 Ausstattungsmerkmale und Bedienelemente Gashebel Zum Erhöhen der Motordrehzahl und Beschleunigen der Fahrt den Gashebel zum Lenker hin drücken. Wird der Hebel freigegeben, kehrt der Motor zur Leerlaufdrehzahl zurück. Dieses ATV ist mit der elektronischen Drosselrege- lung (Electronic Throttle Control, ETC) ausgerüstet, die das Risiko eines klemmenden oder fest hän- genden Gasmechanismus reduzieren soll.

  • Seite 62: Ausstattungsmerkmale Und Bedienelemente Bremsen

    Ausstattungsmerkmale und Bedienelemente Bremsen Zum Bremsen beide Bremshebel gleichzeitig zum Lenker heranziehen. Mit dem linken Hebel werden die Hinterradbremsen betätigt. Der rechte Hebel bedient die Vorderradbremsen. WARNUNG! Bei Betätigung von nur einer Bremse besteht die Gefahr des Kontrollverlusts und schwerer oder tödlicher Verletzungen. Betätige immer beide Bremshebel gleichzeitig. Vorderradbremsen Hinterradbremsen...
  • Seite 63 Ausstattungsmerkmale und Bedienelemente Bremsen Feststellbremse 1. Den linken Bremshebel anziehen. Nicht betätigt 2. Zum Sperren der eingelegten Fest- stellbremse die Bremsensperr- Gesperrt hebel nach unten drücken. 3. Den Bremshebel loslassen. 4. Zum Lösen der Feststellbremse den Bremshebel anziehen und los- lassen.

  • Seite 64: Beleuchtung

    Feststellbremse anziehen. Beleuchtung WARNUNG Jugend-ATVs von POLARIS haben keine Beleuchtung zum Fahren im Dunkeln. Fahre dieses ATV nicht bei Dunkelheit! Bei schlechten Sichtverhältnissen ist mit erhöhter Vorsicht und mit verringerter Geschwindigkeit zu fahren. Dieses ATV ist nur für den Geländeeinsatz bestimmt.
  • Seite 65 Kraftstoffanlage Kraftstofftankdeckel Kraftstofftankdeckel Der Kraftstofftankdeckel befindet sich direkt unterhalb des Lenkers. Bei jeder Tankfüllung „POLARIS Carbon Clean Fuel Treatment“ zusetzen. Die Mischanweisungen auf dem Behälter befolgen. Die Teilenummern von POLARIS-Produkten sind auf Seite 157 zu finden. Das Fahrzeug ist mit bleifreiem Benzin mit einer Nenn-Oktanzahl von mindestens 87 = (R + M/2) zu betanken.

  • Seite 66: Ausstattungsmerkmale Und Bedienelemente Kraftstoffhahn

    Ausstattungsmerkmale und Bedienelemente Kraftstoffhahn Der Kraftstoffhahn befindet sich auf der linken Seite des ATV. Er hat drei Stellungen. ZU: Zur Fahrzeugeinlagerung und zum Transport. OFFEN: Für normalen Betrieb. RES: Für die Reserve, falls der Haupttank leer ist. Die Stellung Reserve ermöglicht eine Weiterfahrt von etwa 11–16 km (7–10 mi).

  • Seite 67: Fußstütze

    Ausstattungsmerkmale und Bedienelemente Fußstütze Die herausnehmbaren Fußstützen verbessern die Ergonomie und erhöhen den Fahrkomfort für Fahrer mit kürzeren Beinen. Zudem kann der Fahrer das ATV besser kontrollieren, wenn er beide Füße im Fußraum bzw. auf den Fußstützen fest aufsetzen kann. Sind die Beine des Fahrers lang genug, um den Boden des Fußraums ohne Fußstützen bequem erreichen zu können, kann man die Fußstützen ausbauen.

  • Seite 68: Ausstattungsmerkmale Und Bedienelemente Kickstarterhebel

    Ausstattungsmerkmale und Bedienelemente Kickstarterhebel Sollte die Batterie zu schwach sein, um den Motor Kickstarterhebel zu starten, kann der Kickstarterhebel verwendet werden, bis die Batterie gewartet werden kann. 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Feststellbremse anziehen. 3. Den Kickstarterhebel an der linken Seite des Fahrzeugs herausklappen.
  • Seite 69 Ausstattungsmerkmale und Bedienelemente Kickstarterhebel 9. Ist der Kickstarterhebel nicht eingebaut, den Hebel aus dem Stauraum unter dem Sitz nehmen. 10. Den Stopfen aus der Zugangsöffnung für den Kickstarterhebel an der linken Fahrzeug- seite herausnehmen. Tipp: Den Stopfen an einem sicheren Ort aufbewahren. Nach dem Abnehmen des Kickstarterhebels vom Fahrzeug die Zugangsöffnung stets mit dem Stopfen verschließen.

  • Seite 70: Betrieb

    Sicherheitswarnhinweise im Abschnitt „Sicherheit“ dieser Betriebsanleitung müssen nicht nur gelesen, sondern auch verstanden werden. Einfahrzeit Die Einfahrzeit Ihres neuen POLARIS-Viertakt-ATV erstreckt sich über die ersten zehn Betriebsstunden bzw. die Zeit bis zum Verbrauch der ersten beiden Benzintankfüllungen. Keine Einzelmaßnahme Ihrerseits ist von größerer Bedeutung als die gewissenhafte Durchführung der Einfahrmaßnahmen.
  • Seite 71 Betrieb Einfahrzeit 1. Kraftstofftank füllen. Beim Umgang 4. Fahren Sie mit variierendem Gas. mit Benzin ist daher stets äußerste Vor- Lassen Sie den Motor nicht längere Zeit sicht geboten. Siehe Seite 14. leerlaufen. 2. Ölstand prüfen. Die erforderliche 5. Prüfen Sie die Flüssigkeitsstände und die Menge des empfohlenen Öls einfüllen.
  • Seite 72 Betrieb Prüfungen vor Fahrtantritt Wird es vor Fahrtantritt versäumt, das ATV zu überprüfen und seine Betriebssicherheit zu kontrollieren, besteht ein erhöhtes Unfallrisiko. Vor jeder Fahrt den Zustand und die Betriebssicherheit des ATVs kontrollieren. Prüfungen vor Fahrtantritt (Checkliste) Prüfung Bemerkungen Seite Bremsanlage/Hebelweg Auf einwandfreie Funktion prüfen.

  • Seite 73: Prüfungen Vor Fahrtantritt

    Betrieb Prüfungen vor Fahrtantritt Prüfungen vor Fahrtantritt (Checkliste) Prüfung Bemerkungen Seite Gasmechanismus Auf einwandfreie Funktion prüfen. 45, 58, 59 Motorabschalter Auf einwandfreie Funktion prüfen. Tagfahrlicht (sofern eingebaut) Auf einwandfreie Funktion prüfen. Bremsleuchte Auf einwandfreie Funktion prüfen. Luftfilter, Vorfilter Prüfen; reinigen bzw. austauschen. Antriebskette Zustand und Durchhang kontrollieren;...
  • Seite 74 Betrieb Sicheres Fahren 1. Nehmen Sie vor dem Fahren dieses 4. Die maximale Traglast des Fahrzeugs Fahrzeugs an dem empfohlenen Sicher- darf unter keinen Umständen über- heitskurs teil. Siehe Seite 8. schritten werden. Bei der Berechnung der Zuladung des Fahrzeugs ist auch 2.

  • Seite 75: Sicheres Fahren

    Betrieb Sicheres Fahren 5. Wählen Sie einen Fahrstil, der Ihren 8. Fahren Sie nie mit einem schadhaften Fähigkeiten, sowie den Umgebungsbe- ATV. Lassen Sie das gesamte Fahrzeug dingungen entspricht. Fahrzeug nie mit von einer qualifizierten Service-Werk- übertriebener Geschwindigkeit fahren. statt auf eventuelle Schäden überprüfen, Keine Hochstarts, Sprünge oder sons- wenn es sich überschlagen hat oder tige Kunststücke versuchen.
  • Seite 76 Betrieb Anlassen des Motors HINWEIS: Ein sofortiges Losfahren nach dem Anlassen des ATV kann zu Motorschäden führen. Vor dem Betreiben des Fahrzeugs den Motor einige Minuten warmlaufen lassen. 1. Feststellbremse anziehen. 2. Kraftstoffhahn öffnen. 3. Auf dem Fahrzeug Platz nehmen. 4.

  • Seite 77: Anlassen Des Motors

    Betrieb Anlassen des Motors 6. Den Motorabschalter nach oben in die BETRIEBSSTELLUNG drücken. 7. Zündschlüssel in Stellung EIN drehen. 8. Den Hinterradbremshebel ziehen und den Anlasserknopf drücken. Der Hinterradbrems- hebel muss dabei betätigt werden, sonst startet der Motor nicht. 9. Beim Anlassen des Motors den Gashebel nicht betätigen. Den Anlasser höchstens fünf Sekunden lang laufen lassen und den Zündschlüssel loslassen, wenn der Motor anspringt.

  • Seite 78: Abstellen Des Motors

    Betrieb Abstellen des Motors 1. Gashebel komplett freigeben. 2. Bremsen betätigen, bis das Fahrzeug steht. 3. Motor abstellen. Es gibt drei Möglichkeiten, den Motor abzustellen: • Den Zündschlüssel auf Aus drehen. • Den Motorabschalter nach unten drücken. • Die Sicherheitsschnur vom ATV abziehen. 4.
  • Seite 79 Betrieb Fahren 1. Einen Helm und Augenschutz tragen. 2. Aufrecht sitzen, beide Füße auf die Trittbretter stellen und den Lenker mit beiden Händen fest- halten. 3. Feststellbremse anziehen. 4. Motor anlassen und warmlaufen lassen. 5. Umgebung überblicken und Fahrroute festlegen. 6.
  • Seite 80 Betrieb Fahren von Kurven Das ATV besitzt eine durchgehende Hinterachse, die beide Hinterräder konstant mit der gleichen Drehzahl antreibt. Da das äußere Rad in einer Kurve einen weiteren Weg zurücklegen muss als das innere Rad, muss der innere Reifen dementsprechend leicht schlüpfen.

  • Seite 81: Fahren Über Hindernisse

    Betrieb Fahren über Hindernisse Beim Fahren über Hindernisse sind die folgenden Vorsichtsregeln zu beachten: 1. Vor Fahrten in unbekanntem Gelände die Route stets auf Hindernisse prüfen. 2. Vorausschauen und lernen, das Gelände richtig einzuschätzen. Ständige Wach- samkeit ist geboten, damit Gefahren- quellen wie Baumstämme, Gesteinsbro- cken und tiefhängende Äste rechtzeitig erkannt werden.
  • Seite 82 Betrieb Befahren von Steigungen Hügeliges Gelände wirkt sich erheblich auf die Brems- und Fahreigenschaften aus. Ein falsches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug überschlägt. Beim Bergauffahren sind folgende Vorsichtsregeln zu beachten: 1. In gerader Linie bergauf fahren. 2.

  • Seite 83: Befahren Von Steigungen

    Betrieb Befahren von Steigungen 5. Beide Füße auf den Trittbrettern lassen. 6. Körpergewicht zur Bergseite verlagern. 7. Mit gleichbleibender Geschwindigkeit und Gaspedalstellung aufwärts fahren. Plötzli- ches Gasgeben kann dazu führen, dass sich das ATV rückwärts überschlägt. 8. Nie mit hoher Geschwindigkeit über eine Hügelkuppe fahren. Auf der anderen Seite der Kuppe könnte sich ein Hindernis, ein Abgrund, ein anderes Fahrzeug oder eine Person befinden.
  • Seite 84 Betrieb Fahren quer zum Gefälle Vom Befahren quer zum Hang wird abgeraten. Ein falsches Vorgehen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug überschlägt. Ein horizontales Befahren von Hängen vermeiden, außer wenn keine andere Möglichkeit besteht. Besteht keine Alternative zur Querbefahrung eines Hangs, bitte unbedingt die folgenden Sicherheitsregeln einhalten:...

  • Seite 85: Bergab Fahren

    Betrieb Bergab fahren Beim Bergabfahren die folgenden Sicherheitsregeln einhalten: 1. Steile Steigungen meiden (maximal 15°). 2. Körpergewicht zur Bergseite verlagern. Kör- pergewicht zum Heck des Fahrzeugs verla- gern. 3. In gerader Linie bergab fahren. 4. Geschwindigkeit herabsetzen. Eine zu schnelle Bergabfahrt birgt die Gefahr, die Kontrolle über das Fahrzeug zu verlieren.
  • Seite 86 Betrieb Wenden an Hängen Wenn der Motor an einer Steigung abwürgt, niemals rückwärts bergab fahren! Das Fahrzeug in drei Zügen wenden. 1. Anhalten, Feststellbremse anziehen und dabei das Körpergewicht auf der Bergseite halten. 2. Den Motor abschalten. 3. Zur Bergseite hin absteigen. Ist das Fahrzeug genau bergauf gerichtet, links absteigen.

  • Seite 87: Wenden An Hängen

    Betrieb Wenden an Hängen 4. Oberhalb des ATV stehend den Lenker bis zum Anschlag nach links einschlagen. 5. Angezogenen Bremshebel festhalten, Fest- stellbremsensperre lösen und ATV langsam nach rechts rollen lassen, bis es quer zum Hang oder etwas talwärts gerichtet steht. 6.
  • Seite 88 Betrieb Parken in Hanglagen In Hanglagen oder auf geneigten Flächen sollte man möglichst nicht parken. Wenn es sich nicht vermeiden lässt, bitte unbedingt die folgenden Sicherheitsregeln einhalten: 1. Motor abstellen. 2. Feststellbremse anziehen. 3. Die Hinterräder immer auf der bergab gewandten Seite mit Brems- blöcken wie abgebildet, sichern.

  • Seite 89: Fahren Auf Rutschigem Untergrund

    Betrieb Fahren auf rutschigem Untergrund Bei Fahrten auf rutschigem Untergrund wie nassen Pisten, Kies oder bei Frost sind die folgenden Vorsichtsregeln einzuhalten: 1. Nicht auf extrem unebenem, rutschigem oder instabilem Untergrund fahren. 2. Vor dem Befahren rutschiger Bereiche Geschwindigkeit herabsetzen. 3.
  • Seite 90 Betrieb Durchfahren von Gewässern Das ATV kann seichte Gewässer ohne Sicherheitsrisiko durchqueren. Dabei sollte die empfohlene maximale Wassertiefe bis zur Unterseite der Trittbretter nicht überschritten werden. Beim Durchfahren von Gewässern sind folgende Vorsichtsregeln zu beachten: 1. Vor dem Einfahren in das Gewässer Wassertiefe und Strömungsverhältnisse feststellen.

  • Seite 91: Durchfahren Von Gewässern

    Betrieb Durchfahren von Gewässern 4. Nach dem Durchqueren eines Gewässers die Bremsen durch mehrmaliges leichtes Betä- tigen der Hebel (während fahren) trocknen, bis die Bremswirkung normal ist. Wenn diese Anweisung nicht befolgt wird, kann die Funktion der Bremsen beeinträchtigt werden. HINWEIS: Wurde ein Gewässer durchquert, in dem das Wasser über das Trittbrett hinaus angestiegen ist, muss das Fahrzeug anschließend gründlich überprüft werden, sonst kann sich ein schwerwiegender Motorschaden einstellen.

  • Seite 92: Emissionsbegrenzungssysteme

    örtlich geltenden Geräuschemissionsvorschriften nicht mehr erfüllt werden (z. B. EPA 40 CFR 205). Betrieb auf öffentlichem Gelände in den USA Ihr POLARIS-Fahrzeug ist mit einem Funkenfänger ausgerüstet, der geprüft und nach der USFS-Norm 5100-1C zertifiziert wurde. Die Vorschriften der US-Bundesregierung können auf www.gpoaccess.gov/ecfr/eingesehen werden.

  • Seite 93: Abgasreinigungsanlage

    Zündungseinstellungen ab. Der Motor und die dazu gehörigen Komponenten müssen nach den POLARIS-Spezifikationen gewartet werden, um ihre optimale Leistung erhalten zu können. Das Einstellen der Leerlaufdrehzahl des Motors ist die einzige Einstellung, die POLARIS dem Nutzer selbst auszu- führen empfiehlt. Alle anderen Einstellungen sollten von einem POLARIS-Vertragshändler vorgenommen werden.

  • Seite 94: Wartung

    Wartung Routinewartungstabelle Zur Erleichterung der Routinewartung befindet sich im Staufach unter dem Sitz ein Werkzeugsatz. Die Wartungsintervalle in den nachstehenden Tabellen gehen von durchschnittlichen Einsatzbedingungen und einer durchschittlichen Fahrgeschwindigkeit von ca. 16 km/h (10 mph) aus. Fahrzeuge, die extrem beansprucht werden, müssen häufiger inspiziert und gewartet werden. Verzeichnen Sie alle Wartungs- und Pflegemaßnahmen im Wartungsprotokoll, das auf Seite 171 beginnt.

  • Seite 95: Extrembeanspruchung - Definition

    Nach Bedarf die Einzelteile kontrollieren, reinigen, schmieren, einstellen und auswechseln. Stellt sich bei der Kontrolle heraus, dass Teile ausgetauscht werden müssen, verwenden Sie bitte POLARIS-Originalteile von Ihrem POLARIS-Händler. Die Wartungsmaßnahmen und Einstellungen sind unerlässlich. Sollten Sie mit der sicheren Ausführung der Wartungs- und Einstellmaßnahmen nicht vertraut sein, wenden Sie sich bitte an einen qualifizierten Händler.

  • Seite 96: Legende Der Wartungstabelle

    WARNUNG! Werden die mit dem Symbol „D” gekennzeichneten Maßnahmen nicht fachgerecht aus- geführt, können Bauteile des Fahrzeugs ausfallen und einen Unfall verursachen. Die mögliche Folge sind schwere oder tödliche Verletzungen. Diese Wartungsarbeiten sollten stets von einem POLARIS- Vertragshändler ausgeführt werden.
  • Seite 97 Wartung Routinewartungstabelle Wartungsintervall Siehe (je nachdem was zuerst eintritt) Prüfung Bemerkungen Seite Betriebs- Termin km (mi) stunden Lenkung – täglich – Vorderachsaufhängung – täglich – Hinterachsaufhängung – täglich – Reifen – täglich – Täglich vor Fahrtantritt prüfen. Bremshebelweg – täglich –...
  • Seite 98 Bedarf austauschen. Leerlaufdrehzahl monatlich Prüfen; bei Bedarf einstellen. (100) Funktionsprüfung; für Einstellungen an Choke monatlich (100) Ihren Händler wenden. ► Diese Maßnahmen sind bei Fahrzeugen, die besonders stark beansprucht werden, häufiger auszuführen. Emissionsrelevante Wartungsmaßnahmen Wartungsmaßnahmen, die von einem POLARIS-Vertragshändler auszuführen sind.
  • Seite 99 ATV weniger (400) als 10 Stunden betrieben wird. Alle Schmiernippel, Gelenke, Seilzüge ► Komplettschmierung 3 Mo – (500) usw. abschmieren. Spiel prüfen; einen POLARIS-Händler zur Ventilspiel 3 Mo – (500) Einstellung aufsuchen. Vergaserschwimmer- Kammer regelmäßig sowie vor 6 Mo –...
  • Seite 100 Kraftstoffleitungen alle zwei Jahre austauschen. 1600 Kraftstofffilter 12 Mo Filterwechsel. (1000) 1600 ► Motorlager 12 Mo Prüfen. – (1000) ► Diese Maßnahmen sind bei Fahrzeugen, die besonders stark beansprucht werden, häufiger auszuführen. Emissionsrelevante Wartungsmaßnahmen Wartungsmaßnahmen, die von einem POLARIS-Vertragshändler auszuführen sind.
  • Seite 101 Wartung Routinewartungstabelle Wartungsintervall Siehe (je nachdem was zuerst eintritt) Prüfung Bemerkungen Seite Betriebs- Termin km (mi) stunden Auspuffschalldämpfer/ 1600 12 Mo Prüfen. – Auspuffrohr (1000) 1600 Zündverstellung 12 Mo Prüfen. – (1000) Auf Verschleiß, korrekten Verlauf, elekt- rische Sicherheit prüfen; Steckverbin- 1600 ►...
  • Seite 102 Siehe Seite 102. Duty Performance-Viertaktöl Getriebeölstand Synthetisches Getriebeschmier- Siehe Seite 108. mittel Premium AGL Synthetic Gearcase Lube Antriebskette POLARIS Kettenschmieröl oder Siehe Seite 131. SAE 80/90 ► Vorderachsfederung Schmierfett POLARIS „All-Season Kontrollieren; Befestigungs- (Dreiecksquerlenker) Premium Grease“ oder Fett teile nachziehen; schmieren gemäß...

  • Seite 103: Schmieranleitung

    Wartung Schmieranleitung Schmierpunkte Schmierpunkte...

  • Seite 104: Ölempfehlungen

    Ölempfehlungen Das Motoröl stets zu den in der Routinewartungstabelle ab Seite 92 angegebenen Intervallen prüfen und wechseln. POLARIS empfiehlt POLARIS PS-4 Extreme Duty Performance- Viertaktöl für dieses Fahrzeug. Wird kein POLARIS-Motoröl verwendet, muss möglicherweise häufiger gewechselt werden. Kein Automobilöl verwenden. Die Teilenummern von POLARIS- Produkten sind auf Seite 157 zu finden.

  • Seite 105: Motorölstandprüfung

    Wartung Motorölstandprüfung Den Ölstand im sicheren Bereich auf dem Ölmessstab halten. Nicht überfüllen. 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Ölmessstab herausziehen. Messstab mit einem sauberen Lappen abwischen. 3. Ölmessstab wieder vollständig einführen. 4. Messstab wieder herausziehen und Ölstand ablesen. Ölmessstab Tipp: Ist beim Einsatz des Fahrzeugs bei kühler Witterung von einer Ölstandsprüfung zur nächsten ein Anstieg...
  • Seite 106 Wartung Motorölwechsel 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Den Bereich um die Vorfilter-Ablassschraube reinigen. 3. Motor anlassen. Motor zwei bis drei Minuten lang im Leerlauf laufen lassen. 4. Motor abstellen. ACHTUNG! Heißes Öl kann Hautverbrennungen verursachen. Das ablaufende Öl nicht auf die Haut gelangen lassen.

  • Seite 107: Motorölwechsel

    Wartung Motorölwechsel 5. Eine Auffangwanne unter das Kurbelgehäuse stellen. 6. Die Vorfilter-Ablassschraube herausschrauben. Öl vollständig ablaufen lassen. 7. Das Vorfiltersieb mit einem Lösungsmittel rei- nigen, um Rückstände zu beseitigen. Das Sieb an der Luft trocknen lassen. 8. Die Vorfilter-Ablassschraube reinigen. Eine neue Dichtungsscheibe auf die Schraube setzen.
  • Seite 108 Wartung Motorölwechsel 10. Die Vorfilter-Ablassschraube wieder einschrauben. Auf ein Drehmoment von 15 Nm (11 ft-lb) anziehen. 11. Messstab herausziehen. 850 mL (29 oz) des empfohlenen Öls einfüllen. Nicht überfüllen. Siehe Abschnitt Technische Daten ab Seite 154 hinsichtlich des Fassungsvermögens. 12. Messstab wieder einsetzen. 13.

  • Seite 109: Kraftstofffilter

    Wartung Kraftstofffilter Das POLARIS-ATV ist mit einem Kraftstoffleitungsfilter ausgerüstet. Dieser Filter sollte von Ihrem Händler entsprechend den zeitlichen Vorgaben der Routinewartungstabelle ab Seite 92 gewechselt werden. Den Kraftstofffilter nicht reinigen.
  • Seite 110 Der Ölstand muss auf der Höhe des unteren Randes der Einfüllschraubenbohrung liegen. Prüfen und wechseln Sie das Motoröl stets zu den in der Routinewartungstabelle ab Seite 92 angegebenen Intervallen. POLARIS empfiehlt das Synthetik- Einfüll- Getriebeschmiermittel AGL Synthetic Gearcase schraube Lubricant. Die Teilenummern von POLARIS- Produkten sind auf Seite 157 zu finden.
  • Seite 111 5. Ablassschraube reinigen und wieder einbauen. Auf ein Drehmoment von 19 Nm (14 ft-lb) anziehen. 6. Empfohlenes Öl nachfüllen. Der Ölstand muss auf der Höhe des unteren Randes der Ein- füllschraubenbohrung liegen. 7. Einfüllschraube wieder eindrehen. Auf Undichtigkeiten prüfen. 8. Das Altöl vorschriftsmäßig entsorgen. Fassungsvermögen des Getriebegehäuses OUTLAW 50 350 mL (11,8 oz)
  • Seite 112 Zündkerzen- und Elektrodenabstandswerte. HINWEIS: Durch die Verwendung von Zündkerzen, die nicht der Herstellerempfehlung entsprechen, kann der Motor erheblich beschädigt werden. Verwenden Sie stets die von POLARIS emp- fohlenen Zündkerzen. Der Zustand der Zündkerzen gibt Aufschluss über den Motorbetrieb. Der Zustand der Zündelektroden unmittelbar nach dem Betrieb muss bei warmem Motor kontrolliert werden,...

  • Seite 113: Zündkerzen

    Wartung Zündkerzen Normale Zündkerze Im Normalzustand ist der Isolatorkopf grau, beige oder hellbraun. Es sind nur geringfügige Verbrennungsrückstände sichtbar. Die Elektroden sind nicht verbrannt oder zerfressen. Diese Symptome lassen darauf schließen, dass für den Motor und die Verwendungsweise des Fahrzeugs der richtige Zündkerzentyp verwendet wird und die Motortemperatur im richtigen Bereich liegt.

  • Seite 114: Eintauchen Des Fahrzeugs

    Wartung Drehmoment für Zylinderkopf Lassen Sie den ATV-Zylinderkopf beim ersten Wartungsdienst bzw. nach den ersten 25 Betriebsstunden vom Vertragshändler auf das richtige Drehmoment prüfen. Eintauchen des Fahrzeugs Ist das Fahrzeug in einem Gewässer bei einem Wasserstand oberhalb der Trittbretter umgekippt, hat es sich überschlagen oder bleibt der Motor während oder nach dem Durchfahren eines Gewässers stehen, führt das Wiederanlassen des Motors zu einem schweren Motorschaden.
  • Seite 115 Wartung Eintauchen des Fahrzeugs 5. Die Vergaserablassschraube lockern. 6. Den Motor mit dem elektrischen Anlasser mehrmals durch- drehen lassen. 7. Die Zündkerze abtrocknen und wieder einbauen bzw. durch eine neue Zündkerze ersetzen. 8. Die Vergaserablassschraube festziehen. 9. Kraftstoffhahn öffnen. 10. Einen Motorstart versuchen. Nötigenfalls die Trocknungs- maßnahmen nochmals durchführen.
  • Seite 116 • Führen Sie stets alle empfohlenen Wartungsmaßnahmen durch. Suchen Sie den Händler auf, wann immer Ihnen dies durch diese Betriebsanleitung vorgeschrieben wird. • Dieses CVT-System ist nur für POLARIS-Produkte konzipiert. Bauen Sie es nicht in andere Produkte ein. • Sicherstellen, dass das CVT-Gehäuse während des Betriebs immer sicher befestigt ist.
  • Seite 117 Wartung Stufenloses Getriebesystem (Constant Variable Transmission, CVT) Trocknen des CVT-Systems Es kann vorkommen, dass unabsichtlich Wasser in das CVT-System gelangt. Trocken Sie das PVT-System nach den folgenden Anweisungen, bevor Sie das Fahrzeug erneut in Betrieb nehmen. Die Ablassschraube befindet sich an der Unterseite der CVT-Abdeckung. 1.
  • Seite 118 Wartung Funkenfänger Um angesammelten Kohlenstoff zu entfernen, den Funkenfänger den zeitlichen Vorgaben der Routinewartungstabelle ab Seite 92 entsprechend reinigen. WARNUNG Nicht beachten dieser Warnungen kann zu schweren oder tödlicher Verletzungen führen. • Den Funkenfänger nicht bei heißem System warten. Vor dem Ausführen der nächsten Schritte die Bestandteile abkühlen lassen.
  • Seite 119 Wartung Funkenfänger 1. Die drei Schrauben entfernen und den Fun- kenfänger vom Ende des Schalldämpfers Schrauben abnehmen. 2. Das Funkenfängergitter mit einer Bürste mit Naturborsten reinigen. Synthetische Borsten können schmelzen, wenn die Auspuffanlage noch warm ist. Nötigenfalls Schmutz mit Druckluft vom Sieb wegblasen. Funkenfän- 3.
  • Seite 120 Wartung Vergaser Das POLARIS-ATV wurde im Werk auf optimale Leistung in Höhen von 0 bis 2400 m ü. M. (8000 ft) und bei Temperaturen ab –9 °C (15 °F) kalibriert. Vergaser- und Düsenvorgabewerte sind im Abschnitt „Technische Daten“ auf Seite 154 zu finden.
  • Seite 121 Wartung Vergaser Bei zu hoher Leerlaufdrehzahl fährt das Fahrzeug extrem langsam. Bei zu niedriger Leerlaufdreh- zahl bleibt der Motor stehen. Zum Einstellen der Leerlaufdrehzahl folgende Schritte ausführen: 1. Feststellbremse anziehen. 2. Motor anlassen. 3. Den Motor ca. fünf Minuten lang warmlaufen lassen. 4.
  • Seite 122 Wunsch des Kunden – möglich, die Geschwindigkeitsbegrenzung zu entfernen oder anders einzustellen. Das POLARIS-ATV besitzt eine einstellbare Drosselbegrenzungsschraube. Der Geschwindig- keitsbegrenzer kann nur von einem Verbraucher nachgestellt/entfernt werden, wenn diese Person entscheidet, dass ihr Kind mit höheren Geschwindigkeiten umgehen kann.

  • Seite 123: Geschwindigkeitsbegrenzungssystem

    Wartung Geschwindigkeitsbegrenzungssystem Drosselanschlag-Geschwindigkeitsbegrenzungssystem Die maximale Öffnung der Drosselklappe wird Kontermutter wie folgt eingestellt. Schraube 1. Die Kontermutter lockern. 2. Durch ein Hineinschrauben wird die Geschwindigkeit verringert und durch Her- ausschrauben wird die Geschwindigkeit vergrößert. 3. Nach dem Einstellen die Kontermutter anziehen.
  • Seite 124 Wartung Gaszug-Einstellung Vor jeder Fahrt muss der Gasmechanismus auf Freigängigkeit geprüft werden. Außerdem muss das Spiel des Gashebels in regelmäßigen Abständen überprüft werden. Es sollte im Bereich von 1,5–3,2 mm (1/16–1/8 in) liegen. Gegebenenfalls zum Einstellen die Stellmutter Stellmutter drehen, bis das Spiel im Sollbereich liegt. 1,5–3,2 mm (1/16–1/8 in)
  • Seite 125 Vorgaben der Routinewartungsta- belle ab Seite 92 überprüfen (messen). Liegt das Spiel außerhalb des Sollberei- ches, muss es nach den Anweisungen auf den nächsten Seiten nachjustiert werden. Bremsspiel-Sollwerte Modell Vorderradbremse Hinterradbremse OUTLAW 50 2–3 mm (0,08–0,12 in) 2–3 mm (0,08–0,12 in)

  • Seite 126: Einstellen Der Vorderradbremse

    Wartung Bremsspiel Einstellen der Vorderradbremse 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Das Fahrzeug von vorne anheben und das Fahrgestell mit einem geeigneten Ständer abstützen. Die Vorderräder sollten etwas über den Boden ange- Stellmuttern der hoben sein. Vorderradbremse 3. Das linke Vorderrad drehen und dabei am rechtsseitigen Bremshebel die obere Vorderradbremsen-Stellmutter anziehen.
  • Seite 127 Wartung Bremsspiel Einstellen der Vorderradbremse 5. Das rechte Vorderrad drehen und dabei am rechtsseitigen Bremshebel die untere Vor- derradbremsen-Stellmutter anziehen. 6. Sobald beim Drehen des Rades ein leichter Widerstand zu spüren ist, die Stellmutter um eine volle Umdrehung lockern. 7. Kontrollieren, ob die rechtsseitige Bremse einwandfrei funktioniert. 8.

  • Seite 128: Einstellen Der Hinterradbremse

    Wartung Bremsspiel Einstellen der Hinterradbremse 1. Das Fahrzeug auf einer ebenen Fläche abstellen. 2. Das Fahrzeug von hinten anheben und das Fahrgestell mit einem geeigneten Ständer unter dem Rahmen abstützen. Die Hinterräder sollten etwas über den Boden angehoben sein. 3. Die Hinterräder drehen und dabei die Hinterradbremsen- Flügelmutter an der Hinterradbremstrommel anziehen.
  • Seite 129 Wartung Bremshebelweg Den Bremshebelweg entsprechend den zeitlichen Vorgaben der Routinewartungstabelle ab Seite 92 überprüfen. Wenn sich das Bremsenspiel nicht mehr nach den Anweisungen auf den vorherigen Seiten auf den Sollbereich einstellen lässt, bitte anhand der nachfolgenden Hinweise feststellen, ob die Bremsen gewartet werden müssen. Wenn der Bremshebelweg den Wert des Gesamthebelwegs gemäß...
  • Seite 130 WARNUNG! Eine falsche Spureinstellung bringt die Gefahr Schnur schwerer oder sogar tödlicher Verletzungen mit sich. Nicht versuchen, die Spurstangeneinstellung zu verändern. Alle Spurstangeneinstellungen sollten von einem POLARIS- Vertragshändler durchgeführt werden. 1. Fahrzeug auf ebenem Untergrund abstellen. 2. Den Lenker in Geradeausstellung bringen.

  • Seite 131: Spureinstellung

    2–3 mm (1/16–1/8 in) mehr betragen als am vorderen Felgenrand, um die empfohlene Nachspureinstellung von 3–6 mm (1/8–1/4 in) zu erreichen. 5. Die Messung auf der anderen Fahrzeugseite wiederholen. 6. Entspricht die Spureinstellung nicht diesen Vorgaben, bitte den POLARIS-Händler zur Wartung aufsuchen.

  • Seite 132: Radsturz Und Radnachlauf

    Wartung Lenkungsprüfung Die Lenkbaugruppe regelmäßig auf lockere Muttern und Schrauben kontrollieren. Haben sich Befestigungsteile gelockert, diese vor der nächsten Fahrt mit dem ATV vom Händler anziehen lassen. Radsturz und Radnachlauf Sturz und Nachlauf sind nicht justierbar. Einstellen der Stoßdämpferfedern Die hinteren Stoßdämpferfedern sind verstellbar, um die Federspannung zu erhöhen bzw.
  • Seite 133 Routinewartungstabelle ab Seite 92 angegeben Schmierintervallen schmieren. Bei Extrembeanspruchungen wie schmutzigen oder nassen Fahrbedingungen öfter schmieren. Die Teilenummern von POLARIS-Produkten sind auf Seite 157 zu finden. HINWEIS: Die Reinigung der Antriebskette mit einem Hochdruckreiniger oder Benzin kann zu vorzei- tigem Verschleiß...
  • Seite 134 Wartung Antriebskettendurchhang 1. Prüfen Sie den Durchhang, indem Sie das Fahrzeug ein wenig nach vorne bewegen, um Durchhang an der Oberseite der Kette zu erzeugen. 2. Die Durchbiegung der Kette sollte 6–12 mm (1/4–1/2 in) betragen. Wenn die Kette einge- stellt werden muss, das Ver- fahren auf Seite 133 anwenden.

  • Seite 135: Einstellung Des Antriebskettendurchhangs

    Wartung Einstellung des Antriebskettendurchhangs 1. Die vier hinteren Gehäuse-Befesti- gungsschrauben lösen. 2. Die Kontermutter des Kettenspanners lösen. 3. Den Kettenspanner im Uhrzeigersinn drehen, bis eine Durchbiegung von 6–12 mm (1/4–1/2 in) erreicht ist. 4. Die Kontermutter des Kettenspanners mit 25 Nm (18 ft-lb) anziehen. Beim Gehäuse- Anziehen der Kontermutter den Gewin- Kettenspanner...

  • Seite 136: Wartung Luftfilter

    Wartung Luftfilter Abdeckung 1. Sitz ausbauen. Siehe Seite 41. 2. Die Luftfiltergehäusedeckelclips lösen und den Deckel abnehmen. Schaum- 3. Den Schaumstoffluftfilter herausnehmen. stofffilter Den Schaumstofffilter in warmem Wasser mit Spülmittel waschen, ausspülen und Dichtung trocknen lassen. Wenn der Filter beschädigt ist, einen neuen Schaumstofffilter einbauen.

  • Seite 137: Luftfilter

    Wartung Luftfilter 5. Öl- oder Sediment aus dem Luftfiltergehäuse entfernen. 6. Filter und Luftfilterdeckel wieder einbauen. Die Klammern befestigen. 7. Sitz wieder einbauen. HINWEIS: Das ATV nie mit ausgebautem Filtereinsatz fahren. Schmutz gelangt in den Motor und führt zu schnellem Verschleiß und schwerem Motorschaden.
  • Seite 138 Beweglichkeit des Lenkers einschränken oder dazu führen, dass sich die Lenker- holme lockern. Die mögliche Folge sind ein Kontrollverlust und schwere oder tödliche Verletzungen. Befolgen Sie die Einstellverfahren genau oder wenden Sie sich an Ihren POLARIS-Händler. Der Lenker lässt sich nach Wunsch des Fahrers einstellen.
  • Seite 139 Wartung Reifen WARNUNG Der Betrieb des ATV mit abgenutzten Reifen, unzureichendem Reifendruck, falschen Reifentypen oder falsch montierten Rädern beeinträchtigt das Fahrverhalten und kann einen Unfall mit schweren oder tödlichen Verletzungen verursachen. Die Reifenwartungsanweisungen in dieser Betriebsanleitung und auf den Aufklebern am Fahrzeug müssen konsequent eingehalten werden. Achten Sie beim Montieren neuer Reifen darauf, dass diese hinsichtlich Größe und Typ der Originalbereifung entsprechen.
  • Seite 140 Wartung Reifenprofiltiefe Wenn das Reifenprofil auf 3 mm (1/8 in) oder weniger abgefahren ist, müssen die 3 mm (1/8 in) Reifen gewechselt werden. Radausbau 1. Den Motor abstellen und die Feststellbremse Rad- anziehen. schrauben 2. Die Radschrauben etwas lockern. 3. Das Fahrzeug seitlich anheben und den Tritt- brettrahmen mit einem geeigneten Ständer abstützen.
  • Seite 141 4. Das Fahrzeug auf den Boden herunterlassen. 5. Schrauben auf ein Drehmoment von 30 Nm (22 ft-lb) anziehen. Achs- und Radmuttern Alle Muttern mit Splint müssen von einem POLARIS-Vertragshändler gewartet werden. Anziehen der Radnaben Der korrekte Sitz der Vorderradlager und Spindelmuttern ist für das ordnungsgemäße Funktionieren der betroffenen Bauteile sehr wichtig.
  • Seite 142 Wartung Schlussleuchten-Glühlampenwechsel Wenn die Bremsleuchte nicht funktioniert, Leuchte muss unter Umständen die Glühlampe Abdeckung ausgewechselt werden. 1. Die beiden Schrauben entfernen, mit denen die Streuscheibe befestigt ist. Streuscheibe abnehmen. Schrauben 2. Die Glühlampe herausnehmen und durch eine neue empfohlene Glühbirne ersetzen.
  • Seite 143 Wartung Glühlampenwechsel des Tagfahrlichts Wenn das Tagfahrlicht nicht funktioniert, die Glühlampen wechseln. POLARIS empfiehlt Ersatzlampen von Ihrem autorisierten POLARIS-Vertragshändler. 1. Die Scheinwerfer vom Kabelbaum abziehen. 2. Von der Rückseite der Beleuchtungseinheit die Gummiabdeckung entfernen. 3. Die Glühlampenhalterung nach innen drücken und zum Ausbau gegen den Uhrzeiger- sinn drehen.

  • Seite 144: Wartung Batterie

    Minuskabel (schwarz) zuerst abklemmen. Beim Wiedereinbau das Minuskabel (schwarz) immer zuletzt anschließen. Ihr POLARIS-ATV ist mit einer versiegelten Batterie ausgerüstet. Der Versiegelungsstreifen kann nicht entfernt werden. Batterien dieses Typs dürfen nie mit Wasser aufgefüllt werden. Batteriepole und Anschlüsse korrosionsfrei halten. Zum Reinigen die Korrosionsspuren mit einer steifen Drahtbürste entfernen.
  • Seite 145 Wartung Batterie Batterieausbau Halterungschrauben 1. Die drei Schrauben entfernen, mit denen die Batteriehalterung am Fahrzeug befestigt ist. 2. Die Halterung und die Batterie ausbauen. 3. Das schwarze Batteriekabel (–) zuerst abklemmen. Anschließend das rote Batterie- kabel (+) abklemmen. 4. Die Kappen von den Batteriepolen abnehmen. 5.

  • Seite 146: Batterieeinbau

    Wartung Batterie Batterieeinbau Nur eine voll aufgeladene Batterie einbauen. Die Inbetriebnahme einer neuen, aber nicht vollständig aufgeladenen Batterie kann zur Beschädigung der Batterie führen und ihre Lebensdauer verkürzen. Außerdem können Fahrzeugfunktionen beeinträchtigt werden. Wenn die Batterie aufgeladen werden muss, ein 0,5-A-Ladegerät verwenden. 1.

  • Seite 147: Reinigung

    Durch regelmäßige Pflege verhelfen Sie Ihrem ATV nicht nur zu einem ansprechenden Äußeren, sondern tragen auch zu einer langen Lebensdauer vieler Bauteile bei. HINWEIS: Ein Hochdruckwasserstrahl kann Teile des Fahrzeugs beschädigen. POLARIS empfiehlt, das Fahrzeug von Hand oder mit einem Gartenschlauch unter Verwendung eines milden Spülmittels zu waschen.

  • Seite 148: Wartung / Reinigung

    Wartung Reinigung Waschen des ATV Die besten und sichersten Hilfsmittel zum Waschen Ihres POLARIS-Fahrzeugs sind ein Gartenschlauch und ein Eimer Wasser mit mildem Spülmittel. 1. Ein Profi-Reinigungstuch verwenden. Zuerst die oberen, dann die unteren Fahrzeugteile reinigen. 2. Häufig mit sauberem Wasser nachspülen.
  • Seite 149 • Bremsen Falls Warnhinweis- und Sicherheitsaufkleber beschädigt sind, wenden Sie sich an Ihren POLARIS-Händler für Ersatzaufkleber. Unmittelbar nach der Wäsche alle Fettnippel abschmieren. Um Wasser, das möglicherweise in den Motor oder die Auspuffanlage gelangt ist, zu trocknen, den Motor eine Weile laufen lassen.
  • Seite 150 Wartung Polieren POLARIS empfiehlt eine handelsübliche Sprüh-Möbelpolitur zum Polieren der Glanzflächen an Ihrem POLARIS-Fahrzeug. Die Anweisungen auf dem Behälter befolgen. Poliertipps • Keine Kfz-Produkte verwenden, da manche davon die Glanzflächen des Fahrzeugs zer- kratzen können. • Stets saubere Tücher, Schwämme und Polierscheiben zum Reinigen und Polieren des Fahrzeugs verwenden.

  • Seite 151: Einlagerung

    Wartung Einlagerung Außenflächen Nötige Reparaturen vornehmen und das Fahrzeug den Empfehlungen entsprechend reinigen. Siehe Seite 145. Einlagerung der Batterie Die Batterie ausbauen, voll aufladen und an einem vor direkter Sonneneinstrahlung geschützten, kühlen und trockenen Ort lagern. Jeden Monat die Batteriespannung prüfen und die Batterie wieder aufladen, so dass sie stets voll geladen ist.

  • Seite 152: Stabilisieren Des Kraftstoffs

    Bakterienwachstum und erleichtert das Starten nach der Einlagerungszeit. 1. Kraftstofftank füllen. 2. „POLARIS Carbon Clean Fuel Treatment“ oder „POLARIS Fuel Stabilizer“ zusetzen. Die empfohlene Menge der Gebrauchsanweisung auf dem Behälter entnehmen. Carbon Clean bekämpft auch das Bakterienwachstum in der Kraftstoffanlage.
  • Seite 153 Wartung Einlagerung Motoröl Das Motoröl wechseln. Siehe Seite 104. Luftfilter/Luftfiltergehäuse Vorfilter und Luftfilter prüfen und reinigen bzw. auswechseln. Luftfiltergehäuse reinigen. Schmutzabscheiderrohr entleeren. Flüssigkeitsfüllstände Die Füllstände aller Flüssigkeiten kontrollieren. Flüssigkeiten entsprechend der Routinewartungstabelle ab Seite 92 wechseln. • Getriebeöl • Motoröl •...
  • Seite 154 4. Das Fahrzeug mit einer geeigneten Plane abdecken. Keine Plastikplanen oder beschich- tete Materialien verwenden, da diese eine ausreichende Luftzirkulation verhindern und die Bildung von Kondenswasser begünstigen, das Korrosion und Rostbildung fördert. Zubehör POLARIS bietet eine breite Auswahl an Zubehörartikeln für Ihr ATV an. Bitte Ihren POLARIS- Händler aufsuchen.

  • Seite 155: Transportieren Des Atv

    Wartung Transportieren des ATV 1. Motor abstellen. Einen Gang einlegen. Feststellbremse anziehen. 2. Kraftstofftankdeckel, Öleinfülldeckel und Sitz sichern. Kraftstoffhahn schließen. HINWEIS: Zum Transport stets das Fahrgestell des ATV mit geeigneten Gurten oder Seilen am Trans- portfahrzeug verzurren. Der Gepäckträger, der Stoßfänger und der Lenker sind keine geeig- neten Anschlagpunkte für die Zurrung zu Transportzwecken.

  • Seite 156: Technische Daten

    Technische Daten OUTLAW 50 Personenkapazität 1 Fahrer Maximale Traglast (Zuladung) 41 kg (90 lb) Hubraum 49 cm Kühlung Luftgekühlt Motortyp Viertaktmotor Schmierung Nasssumpf Öl-Fassungsvermögen 900 mL (30 oz) Kraftstofffüllmenge 4,5 L (1,2 gal) Kraftstofffüllmenge des Reservetanks 0,85 L (0,22 gal) Anlassen Elektrisch mit zusätzlicher Kickstarter-Möglichkeit...

  • Seite 157: Vergaser-Einstellungen

    Technische Daten OUTLAW 50 Vorderradreifen 16 x 6,5 – 7 (13,8 kPa/2 psi) Hinterradreifen 16 x 8 – 7 (13,8 kPa/2 psi) Trockengewicht 95,3 kg (210 lb) Länge/Breite/Höhe 122 cm (48 in)/80 cm (31,5 in)/71 cm (28 in) Radstand 84 cm (33 in)

  • Seite 158: Outlaw 50 Vergaserdüsen-Einstellung

    Technische Daten OUTLAW 50 Vergaserdüsen-Einstellung *Schattierte Zellen bedeuten Werkseinstellungen. UMGEBUNGSTEMPERATUR HÖHE ü. M. °C: Unter –35 –34 bis –23 –26 bis –15 –18 bis –7 –9 bis +2 –1 bis +10 +7 bis +18 Über 16 Meter (Fuß) °F: Unter –25 –30 bis –10...

  • Seite 159: Polaris-Produkte

    POLARIS-PRODUKTE Teilenummer Artikel Motoröl Vernebelungsöl 2877263 Synthetisches Viertaktöl PS-4 PLUS Performance 2W-50(1 L) 2877264 Synthetisches Viertaktöl PS-4 PLUS Performance 2W-50 (4 L) Getriebeschmiermittel 2877606 Synthetisches Getriebegehäuseschmiermittel Premium AGL Synthetic Gearcase Lubricant (1 L) 2877281 Flüssigkeit zur Bergabfahrthilfe (ADC) 2877808 Winkeltrieb-Schmiermittel Premium ATV Angle Drive Fluid 2877283 Antriebsnabenflüssigkeit Premium Demand Drive Hub Fluid(1 L)

  • Seite 160: Beheben Von Störungen

    Zündkerze(n) verrußt oder defekt Zündkerze(n) prüfen, falls erforderlich austauschen. Kein Zündfunke Zündkerze(n) prüfen; feststellen, ob Motorabschalter eingeschaltet ist. Kurbelgehäuse mit Wasser oder Kraftstoff gefüllt Sofort POLARIS-Händler aufsuchen. Zu viel Choke Zündkerzen prüfen, reinigen und/oder austauschen. Kraftstofffilter verstopft Filter austauschen. Batterie zu schwach Batterie mit 0,5-A-Ladegerät aufladen.

  • Seite 161: Motor Dreht Nicht Durch

    Magnetschalteranschlüsse sitzen locker Alle Anschlüsse prüfen und anziehen. Motor klingelt oder klopft Mögliche Ursache Lösung Schlechte Kraftstoffqualität oder zu niedrige Oktanzahl Durch Kraftstoff des empfohlenen Typs ersetzen. Falsche Zündverstellung POLARIS-Händler aufsuchen Falscher Zündelektrodenabstand oder Hitzebereich Elektrodenabstand nach Vorgabe einstellen oder Zündkerzen austauschen.

  • Seite 162: Beheben Von Störungen Motorfehlzündungen

    Zündkerzen prüfen, reinigen und/oder austauschen. Falscher Zündelektrodenabstand oder Hitzebereich Elektrodenabstand nach Vorgabe einstellen oder Zündkerzen austauschen. Kraftstoff alt oder nicht empfohlener Typ Durch frischen Kraftstoff ersetzen. Zündkabel falsch angeschlossen POLARIS-Händler aufsuchen Falsche Zündverstellung POLARIS-Händler aufsuchen Mechanische Störung POLARIS-Händler aufsuchen. Auspuffanlage ist undicht POLARIS-Händler aufsuchen.
  • Seite 163 Motor läuft unruhig, bleibt stehen oder hat Fehlzündungen Mögliche Ursache Lösung Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt POLARIS-Händler aufsuchen Falscher Zündelektrodenabstand oder Hitzebereich Elektrodenabstand nach Vorgabe einstellen oder Zündkerzen austauschen. Zündkabel sitzen locker Alle Anschlüsse prüfen und anziehen.
  • Seite 164 Beheben von Störungen Motor läuft unruhig, bleibt stehen oder hat Fehlzündungen Ursachen für zu mageres Gemisch Lösung Kraftstofftank leer oder Kraftstoff verunreinigt Tanken bzw. Kraftstoff wechseln; Kraftstoffanlage reinigen. Kraftstoff hat zu niedrige Oktanzahl Durch Kraftstoff des empfohlenen Typs ersetzen. Kraftstofffilter verstopft Filter auswechseln.

  • Seite 165: Motor Bleibt Stehen Oder Verliert Kraft

    Zu viel Choke Zündkerzen prüfen, reinigen und/oder austauschen. Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt POLARIS-Händler aufsuchen Falscher Zündelektrodenabstand oder Hitzebereich Elektrodenabstand nach Vorgabe einstellen oder Zündkerzen austauschen. Zündkabel sitzen locker Alle Anschlüsse prüfen und anziehen.

  • Seite 166: Garantie

    Die Polaris Germany GmbH, Schöneweibergasse 102, 64347 Griesheim, gewährt unter den Voraussetzungen der datum auf alle Bauteile Ihres Polaris-Fahrzeugs. Die Garantie greift ein, wenn an Ihrem Polaris Fahrzeug ein nachfolgenden Garantiebestimmungen eine 24-monatige ein geschränkte Garantie gegen Material- oder Verarbei- Material- oder Verarbeitungsfehler auftritt und Sie diesen innerhalb der 6-monatigen Garantiefrist geltend machen.
  • Seite 167 ÜBERTRAGUNG DER GARANTIE 2. REGISTRIERUNG Für den Fall, dass während der Garantiefrist eine andere Person Eigentum an dem Polaris-Fahrzeug erwirbt, kann Der Anspruch auf Leistungen aus dieser Garantie setzt eine Registrierung Ihres Polaris- Fahrzeugs bei Polaris die Garantie durch Ihren Polaris-Händler auf diese Person übertragen werden. Voraussetzung hierfür ist eine ord- nungsgemäße Neu-Registrierung der Garantie.

  • Seite 168: Garantieausschlüsse

    Risse oder Löcher in Polstermaterial, Korrosion oder Mängel an Teilen, Komponenten oder dem Fahrzeug selbst, oder den Austausch der mangelhaften Bauteile sowie für die erforderlichen Ersatzteile ab. Weitere Ansprüche die auf Grund von Feuer, Explosionen oder sonstigen Einflüssen entstanden sind, die nicht von Polaris kontrol- sind ausgeschlossen.

  • Seite 169: Ausschluss Von Garantieleistungen

    GARANTIE GARANTIE GARANTIEAUSSCHLÜSSE Die Nachbesserung bei Mängeln beschränkt sich ausdrücklich auf (nach Wahl von Polaris) Reparatur oder Ersatz 4. AUSSchlUSS voN GARANTIElEISTUNGEN aller fehlerhaften Materialien, Komponenten oder Produkte. BEI EINEM MANGEL HAT EINE PERSON NUR ANSPRUCH AUF DIE IN VORLIEGENDER GARANTIEERKLÄRUNG BESCHRIEBENEN NACHBESSE- Leistungen aus dieser Garantie sind in folgenden Fällen ausgeschlossen:...
  • Seite 170 LAND AUSSERHALB DER BUNDESREPUBLIK DEUTSCHLAND EXPORTIERT WIRD. folgende Bauteile: Das betrifft nicht Fahrzeuge, für die Polaris Industries eine Exportgenehmigung erteilt hat. Händler können keine • Felgen und Reifen • Behandelte und unbehandelte Exportgenehmigung erteilen. Bitte kontaktieren Sie einen Vertragshändler, wenn Sie Fragen zu Garantie oder Oberflächen...

  • Seite 171: Durchführung Von Reparaturarbeiten

    Sie keinen Garantieanspruch. mit autorisierter Werkstatt in Anspruch nehmen. Polaris empfiehlt Ihnen, sich an den Polaris-Vertragshändler zu wenden, bei dem Sie das Fahrzeug gekauft haben. Bitte besprechen Sie Garantiefälle direkt mit Ihrem Polaris- Bemerkung Vertragshändler. Sollte Ihr Polaris- Vertragshändler zusätzliche Unterstützung benötigen, so kann er sich an den zuständigen Ansprechpartner bei Polaris wenden.

  • Seite 172: Gesetzliche Rechte

    GARANTIE Ausschließlicher Rechtsbehelf für die Verletzung dieser Garantie ist nach ausschließlichem Ermessen von POLARIS die Reparatur oder der Ersatz mängelbehafteter Materialien, Komponenten bzw. Produkte. In man- chen Staaten ist der Ausschluss oder die Beschränkung beiläufig entstandener oder Folgeschäden oder still- 7.

  • Seite 173: Wartungsprotokoll

    Wartungsprotokoll Bitte legen Sie diesen Teil der Betriebsanleitung Ihrem Händler bei jeder Wartung vor. Dadurch steht Ihnen und eventuellen zukünftigen Eigentümern ein genaues Protokoll aller durchgeführten Wartungs- und Servicearbeiten zur Verfügung. DATUM WARTUNGS- TECHNIKER AUSGEFÜHRTE WARTUNG/BEMERKUNGEN INTERVALL 10 Stunden (Einfahrzeit) 40 Stunden 50 Stunden 80 Stunden...
  • Seite 174 Wartungsprotokoll DATUM WARTUNGS- TECHNIKER AUSGEFÜHRTE WARTUNG/BEMERKUNGEN INTERVALL 100 Stunden 120 Stunden 150 Stunden...
  • Seite 175 Wartungsprotokoll DATUM WARTUNGS- TECHNIKER SERVICEMASSNAHME/BEMERKUNGEN INTERVALL...
  • Seite 176 Wartungsprotokoll DATUM WARTUNGS- TECHNIKER SERVICEMASSNAHME/BEMERKUNGEN INTERVALL...

  • Seite 177: Index

    Index Abgase, Gefährdung durch ..14 Bremshebel....42 Fahren ..... . 77 Abstellen des Motors .
  • Seite 178 Index Handschuhe ....10 Parken in Hanglagen ... 86 Sicheres Fahren... . . 72–73 Sicherheitsaufkleber Helm .
  • Seite 179 Index Betrieb in unbekanntem Unsachgemäße Beladung ..27 Veränderungen ....11 Gelände ....24 Unsachgemäße Veränderungen Vergaser .
  • Seite 180 Tel. 06155-887 58 10 oder im Internet auf www.polarisind.de Tel. 06155-887 58 10 oder im Internet auf www.polarisind.de Tel. 06155-887 58 10 oder im Internet auf www.polarisind.de Polaris Germany GmbH, Postfach 1356 Polaris Germany GmbH, Postfach 1356 Polaris Germany GmbH, Postfach 1356...
