6.5 Bohren und Montage der Räder

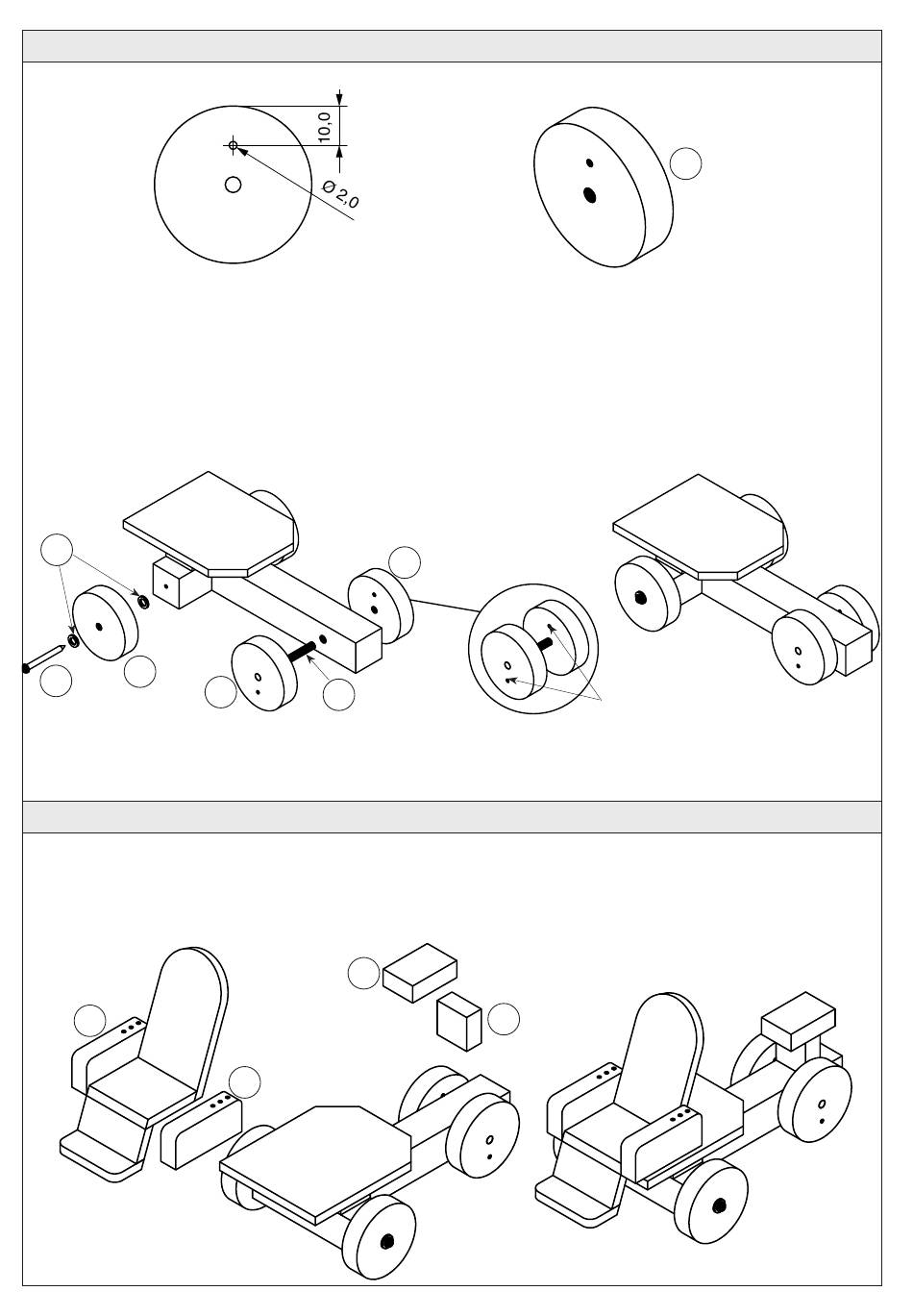

6.5.1 Nach Zeichnung zwei Räder (8) ø 2 mm durchbohren.
6.5.2 Vom Rundstab (6) ein Stück (6a) mit 42 mm Länge absägen und versäubern.
6.5.3 Achse (6a) bündig in die Mittelbohrung eines gebohrten Rades (8a) leimen.
6.5.4 Rad (8a) mit Achse (6a) in die 4mm-Bohrung des Fahrgestells stecken und von der Gegenseite das zweite Rad (8a) bün-
dig so aufleimen, dass die 2mm-Bohrung um 180° versetzt zur 2mm-Bohrung des anderen Rades ist.
Hinweis
:
Darauf achten, dass kein Leim in die Bohrung vom Fahrgestell gelangt und die Achse festleimt!
9
8b
11
6.5.5 Die Vorderräder (8b) jeweils mit einer Schraube (11) und zwei Unterlegscheiben (9) so in den 2mm-Bohrungen der Vor-
derachse (1b) befestigen, dass sich die Räder noch leicht drehen.
6.6 Montage Rikschasitz mit Armlehnen und Fahradsitz
6.6.1 Rikschasitz ausgemittelt vorne auf den Grundträger (4) leimen. Armlehnen (2e) mit den Bohrungen nach hinten direkt
an den Rikschasitz, bündig zur Sitzvorderkante anleimen.
6.6.2 Leistenzuschnitt (2c) 10 x 20 x 30 mm ausgemittelt auf den Leistenzuschnitt (2d) 10 x 20 x 20 mm leimen.
Fahrradsitz hinten um ca. 15 mm eingerückt auf das Fahrgestell leimen.
2e
D101876#1
8a
6a
2c
2e
8a
2d
8a
2mm-Bohrungen um 180° versetzt!
