Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Rundstab
Holzrad
Ringschraube
Schraubhaken
Unterlegscheibe
Schraube
1

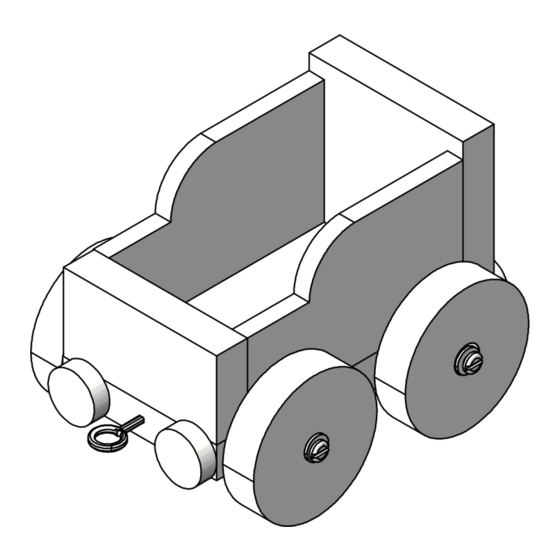

Tender
Hinweis
Stückzahl
1
1
1
4
1
1
10
4
101.812
Benötigtes Werkzeug:
Feinsäge
Holzleim
Klemmzwinge Maschinen-
Maße (mm)
200x50x10
250x40x5
ø15x100
ø40x10
12
20
9/4,3
2,9x25
Laubsäge od.
Lineal
Dekupiersäge
ø 1,5
Schleifpapier
Bohrer
Schlitzschrau-
bendreher
schraubstock
Bezeichnung
Grundplatte +Wände
Seitenteile
Puffer
Holzrad
Kupplung
Kupplung
Unterlegscheibe
Befestigung Rad
Bleistift
Werkstattfeile
Vorstecher
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec Tender 101.812
Inhaltszusammenfassung für Opitec Tender 101.812
- Seite 1 Bohrer Werkstattfeile Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 101.812 Tender ø 1,5 Von der Holzleiste (1) nach Abbildung die Teile 1a-1c ablängen und Nach Zeichnung am Teil (1a) die Bohrungen für die Radschrauben auf Sägeschnitte säubern. beiden Längsseiten markieren und mit einem 1,5mm-Bohrer vorboh- ren. Maße für die Seitenwände 2x auf die Holzleiste (2) übertragen. Seiten- Vom Rundstab (3) vier Puffer mit 5mm-Länge absägen und versäubern.
- Seite 3 Bauanleitung 101.812 Tender Die Seitenwände (2) zwischen die Wände (1b+1c) auf die Grundplatte Den Schraubhaken (6) sowie die Ringschraube (5) wie abgebidlet leimen. Fertig! ausgemittelt zwischen den Puffern einschrauben...
