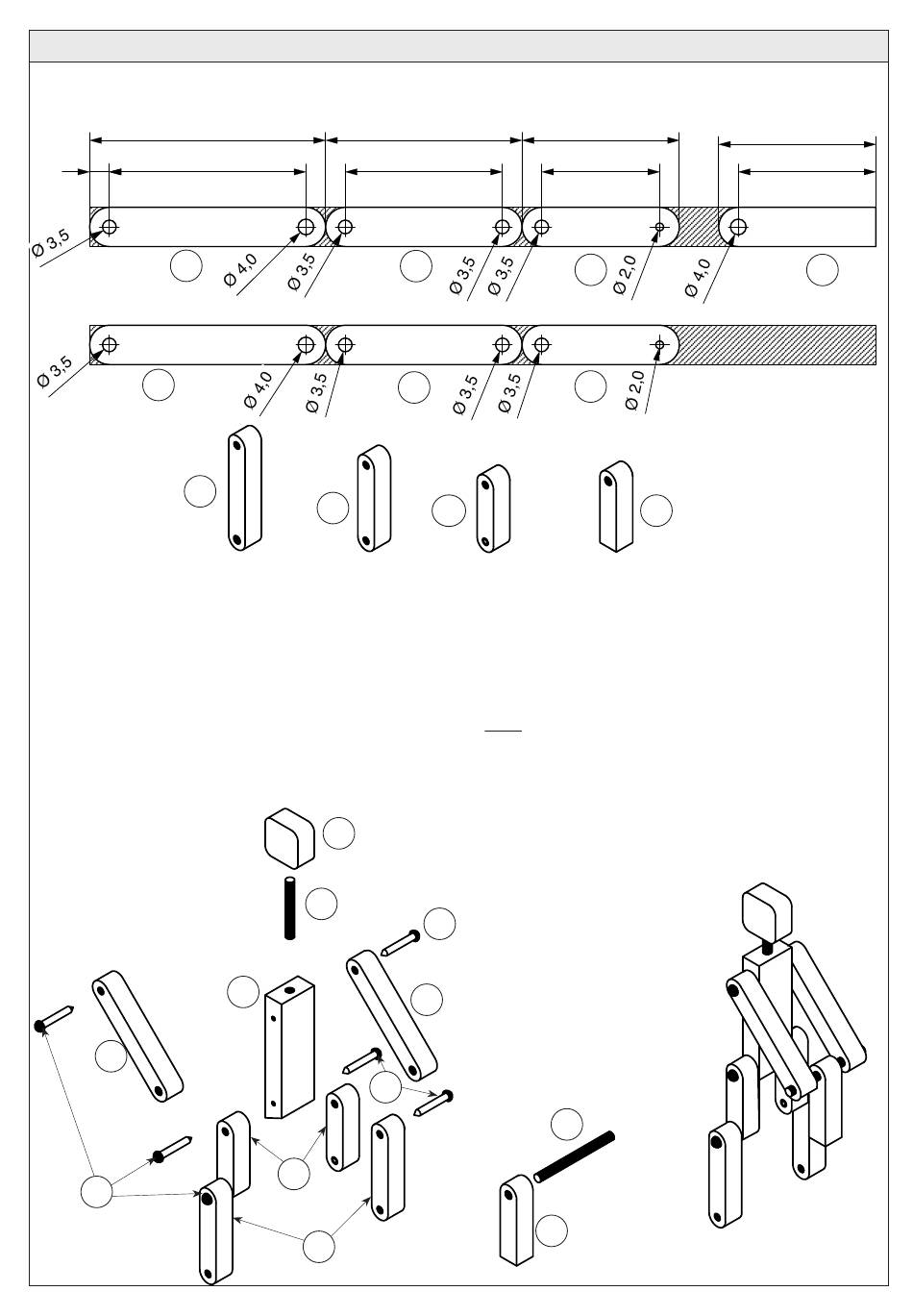

6.7 Herstellung und Montage der Figur
6.7.1 Nach Schneideskizze Maße auf die Holzleisten (3) übertragen, bohren und anschließend aussägen. Alle Teile versäu-
bern.
60,0
5,0
50,0
3a
3a
3a
6.7.2 Vom Rundstab (6) ein Stück (Lenker/6b) mit 45 mm Länge und ein Stück (Hals/6c) mit 25 mm Länge absägen und ver-
säubern.
6.7.3 - Hals (6c) in den Kopf leimen und anschließend in den Rumpf (2a).
- Lenker (6b) ausgemittelt in den Halter (3d) leimen.
- Je eine Schraube (10) in die 3,5mm-Bohrung der Arme (3a) stecken und in den oberen 2mm-Bohrungen am
Rumpf befestigen, so dass sie sich leicht drehen lassen. Gleichzeitig wird der Lenker mit Halter in die 4mm-
Bohrungen der Arme gesteckt und ausgemittelt aber noch nicht festgeleimt!
- Je eine Schraube (10) in die 3,5mm-Bohrung der Unterschenkel (3c) stecken und mit den Oberschenkeln
(3b) in den 2mm-Bohrung verschrauben, so dass sie sich noch leicht bewegen lassen.
- Je eine Schraube (10) durch die 3,5mm-Bohrung der Oberschenkel stecken und an den unteren 2mm-Boh-
rungen des Rumpfes befestigen, so dass die Beine noch leicht beweglich sind.
3a
10
10
50,0
40,0
3c
3c
2b
6c
2a
10
3b
3c
3c
3b
3b
10
3a
6b
3d
40,0
30,0
3b
3d
40,0
35,0
3d
