Stückliste:
3 x Kiefernleisten (für Teile 1, 2 und 5)
1 x Kiefernleiste (für Teile 3 und 4)
1 x Kiefernrundstab (Mast)
1 x Kiefernrundstab (Baum)
1 x Gabunsperrholz (für Teile 6 und 7)
1 x Modellsperrholz (für Teil 9)
3 x PVC-Räder mit Felge
1 x Kunststofffolie (für Teil 8)
8 x Schraubhaken
1 x Ringschraube
1 x Halbrundkopfschraube
2 x Linsenkopfschrauben
4 x Linsenkopfschrauben
1 x Gewindeschraube
1 x Flügelmutter
2 x U-Scheiben
1 x Stoff
1 x Schnur
Hinweis
Bei den OPITEC Werkpackungen
handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmit-
tel als Unterstützung der pädago-
gischen Arbeit. Dieser Bausatz darf
von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht
von sachkundigen Erwach- senen
gebaut und betrieben werden.
Für Kinder unter 36 Monaten nicht
geeignet. Erstickungsgefahr!
D101163#1
1 0 1 . 1 6 3
S t r a n d s e g l e r
10 x 10 x 400 mm
10 x 20 x 200 mm
ø 10 x 500 mm
ø 10 x 250 mm
5 x 30 x 80 mm
1,5 x 10 x 130 mm
ø 30 mm
125 x 125 mm
3 x 15 mm
3 x 35 mm
2,9 x 19 mm
2,2 x 9,5 mm
4 x 30 mm
ca. 250 x 500 mm
Schraub-
haken
10 mm
M 4
M 4
ca. 3 m
Wantenspanner
Baum

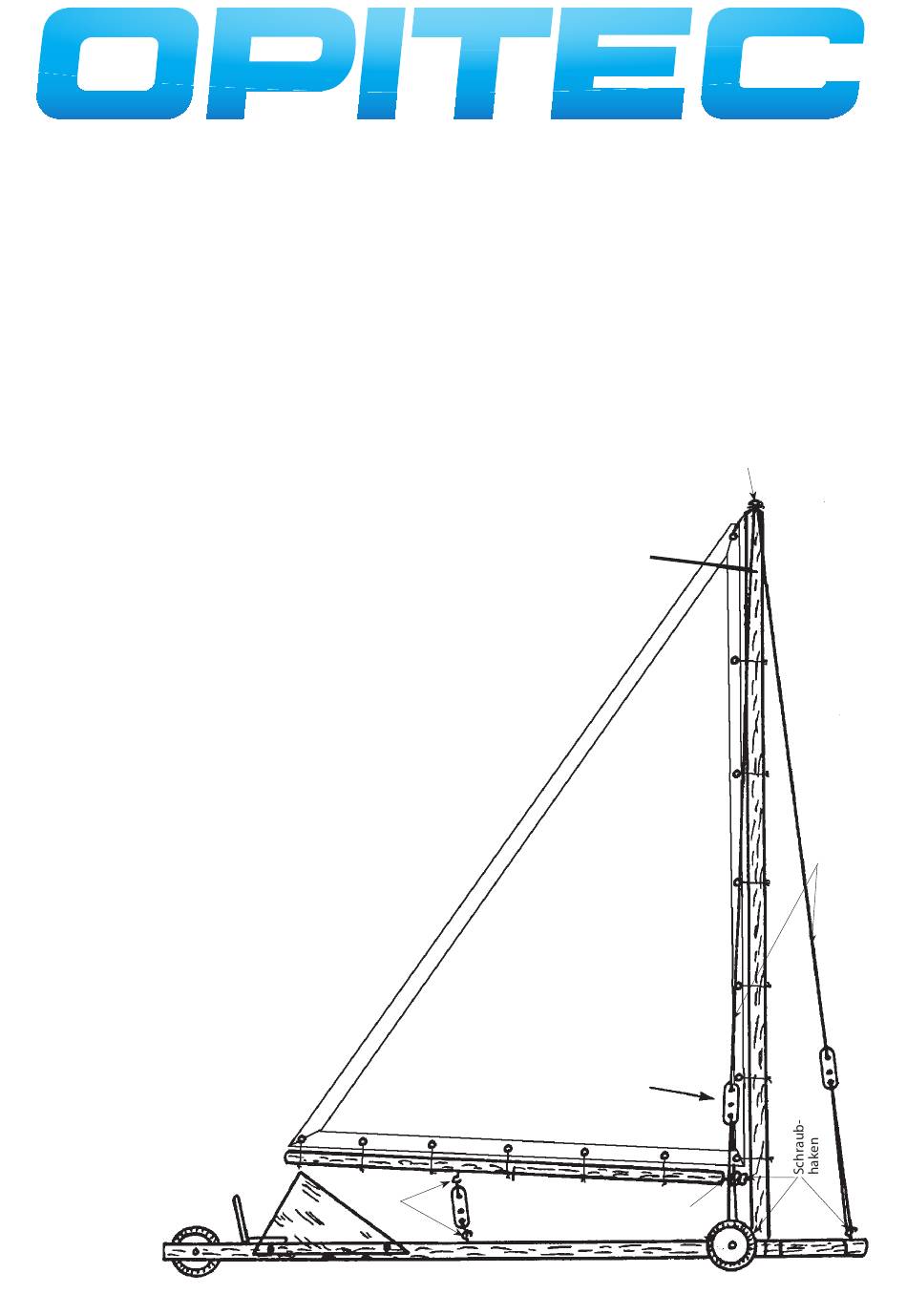

Seitenansicht
Schraubhaken
Mast
Segel
Ring-
schraube
Takelage
1
