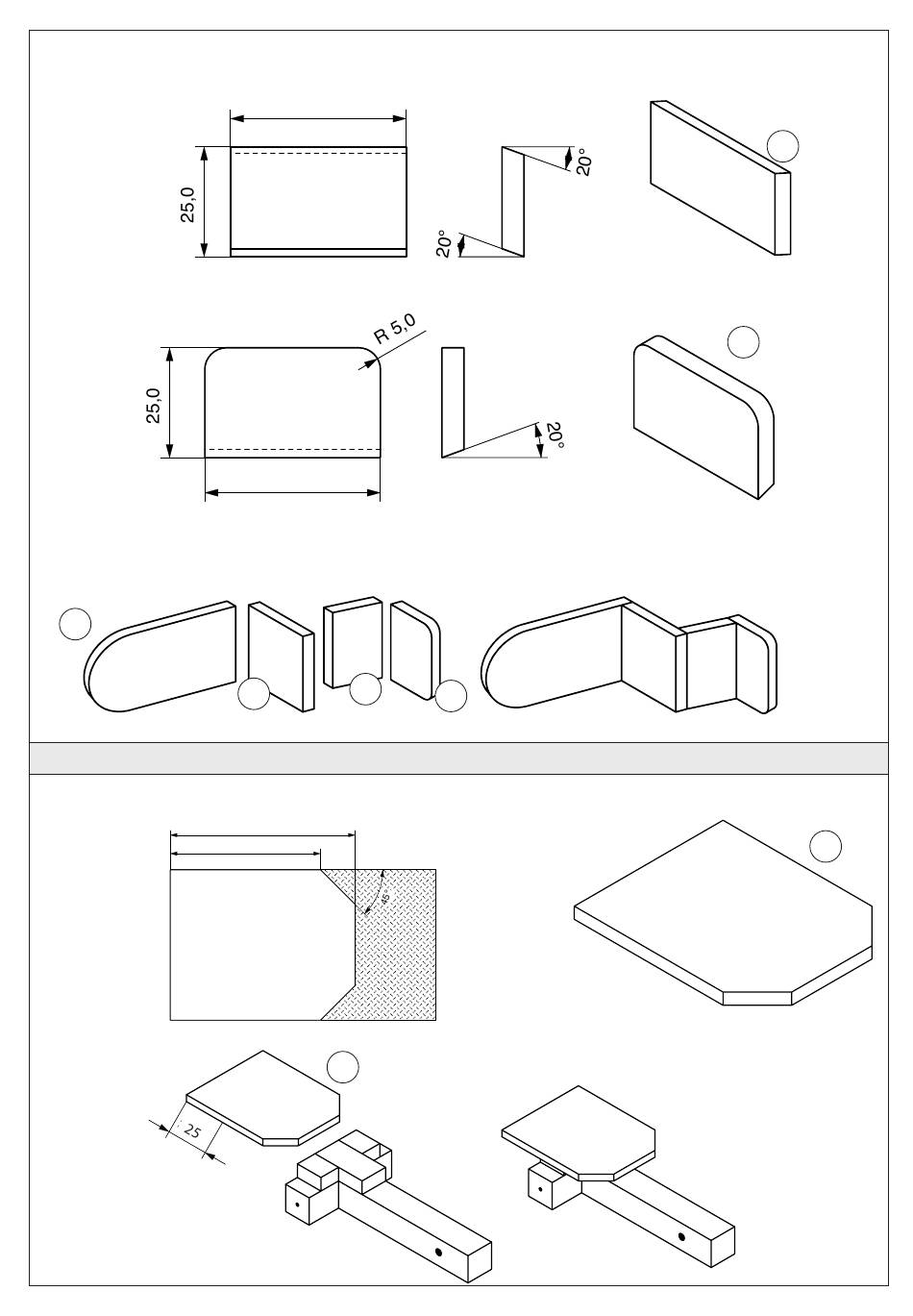

6.3.4 Zuschnitt (5c) an beiden Enden 20° anschrägen.
Hinweis
:
Darauf achten, dass beim Anschrägen das Werkstück von der richtigen Seite bearbeitet wird!
6.3.5 Zuschnitt (5d) unten 20° anschrägen und oben Ecken nach Zeichnung abrunden.
6.3.6 Alle Teile (5a/5b/5c/5d) versäubern und nach Zeichnung zum Rikschasitz zusammenleimen.
Hinweis
:
Wir empfehlen den Sitz wie in der Zeichnung dargestellt auf einer ebenen Unterlage liegend zu-sam-
menzuleimen!
5a
6.4 Herstellung und Montage Grundträger
6.4.1 Schablone (s.Seite 13) oder Maße auf die Sperrholzplatte (4) 5 x 65 x 115 mm übertragen und aussägen.
6.4.2 Den Grundträger (4) ausgemittelt auf das Fahrgestell leimen, dass er vorne ca. 25 mm übersteht.
8
40,0
40,0
5c
5b
80,0
65,0
4
5d
5c
5d
4
D101876#1
