Elektrischer Anschluss
EFC 3610/EFC 5610 Betriebsanleitung. Für die Anwendung von Sytronix mit
dem Motor „MOT-FC...HOY" wird der PTC-Anschluss mit AO als Stromausgang
und AI als Spannungseingang geschaltet, wobei der Benutzer aufgrund der vor-
eingestellten Parameter für C1.72, C1.73, E1.40 und E2.25 nur noch den PTC-
Sensor anschließen sowie [E1.60] = 1 und [E2.26] = 11 setzen muss, um diese
Funktion zu aktivieren.
4.3 Analoger Eingang AI2

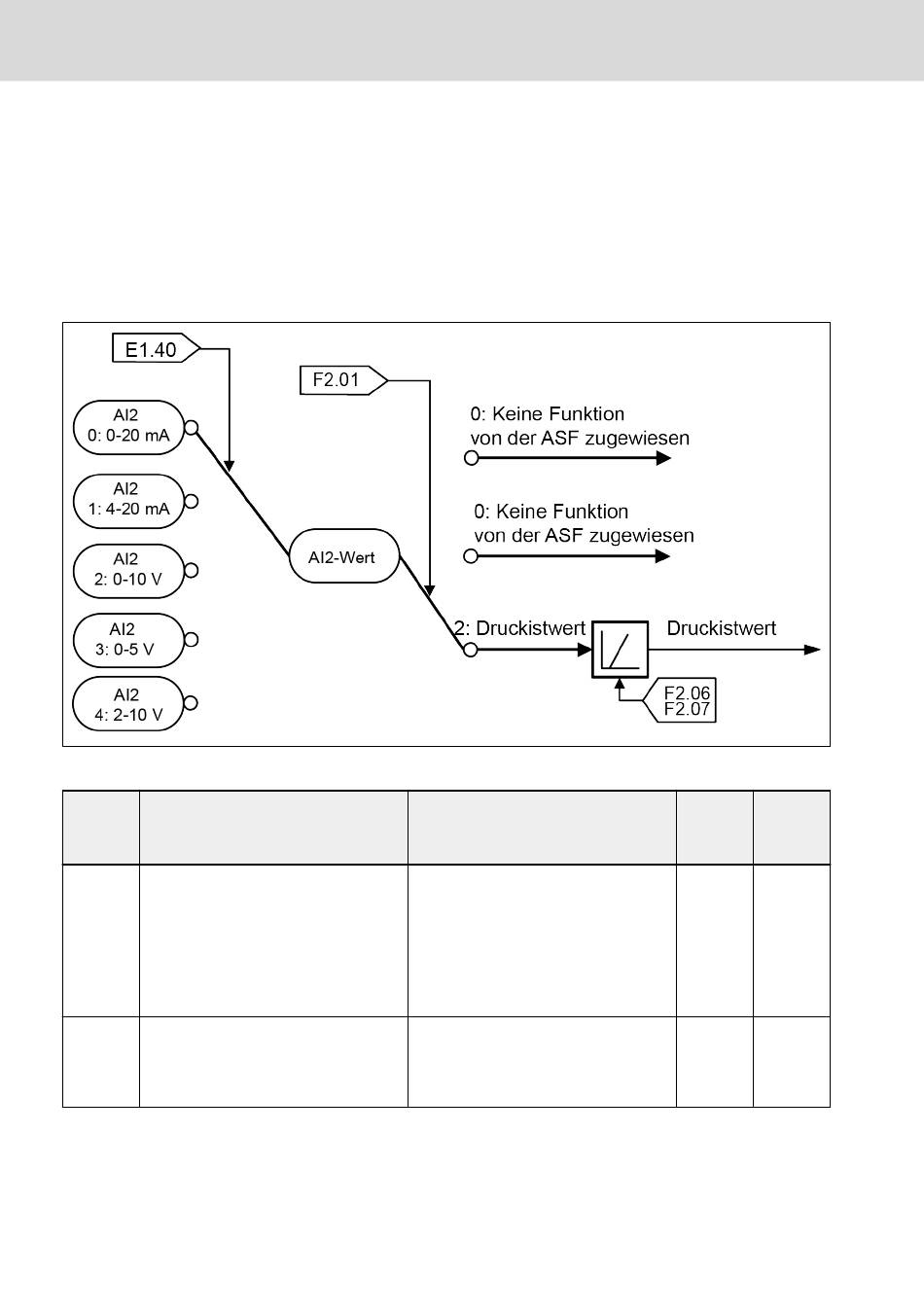

Abb. 4-3: Analoger Eingang AI2
Code
E1.40
AI2-Eingangsmodus
F2.01
Analoger Eingang AI2
8/43
Name
0: 0...20 mA
1: 4...20 mA
2: 0...10 V
3: 0...5 V
4: 2...10 V
0: Keine Funktion zugewiesen
1: Keine Funktion zugewiesen
2: Druckistwert
Einstellbereich
DOK-RCON03-DRN5020****-QU01-DE-P
DRn 5020
Stan-
dardein-
Attribut
stellung
2
Run
2
Stop
