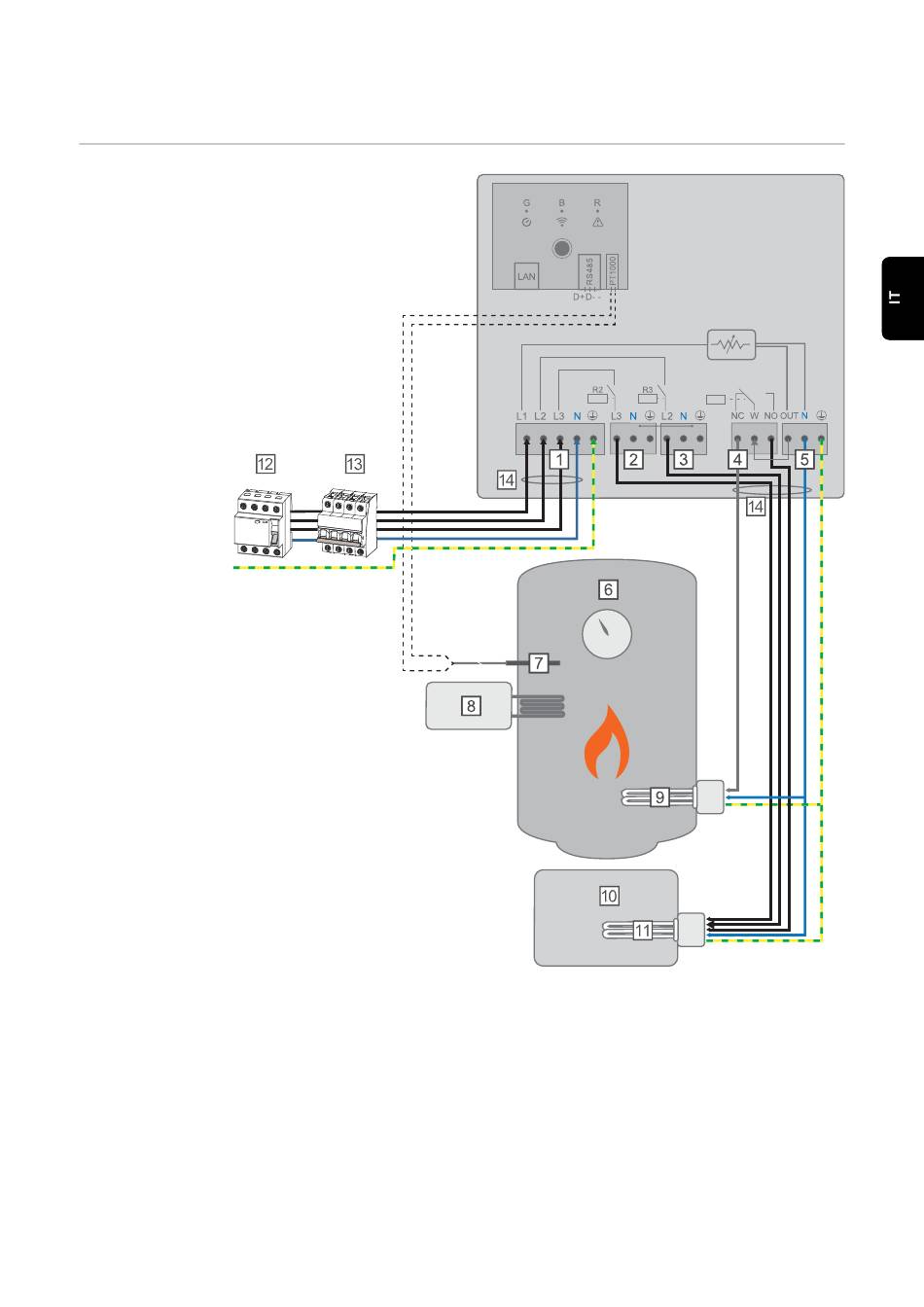

Due riscaldatori a immersione: trifase e monofase

Esempio di appli-
cazione 5
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
INGRESSO - Alimentazione rete 3 x 230 V, dispositivo di trazione a molla
2
1,5-2,5 mm
USCITA - Riscaldatore a immersione L3
USCITA - Riscaldatore a immersione L2
Uscita relè multifunzione
USCITA fino a 3 kW, carico resistivo regolabile max. 13 A, dispositivo di trazione
2
a molla 1,5-2,5 mm
Boiler per l'acqua calda
Sensore termico PT1000
Sorgente esterna (ad es. impianto gastermico)
