3. KOMPONENTEN/LIEFERUMFANG

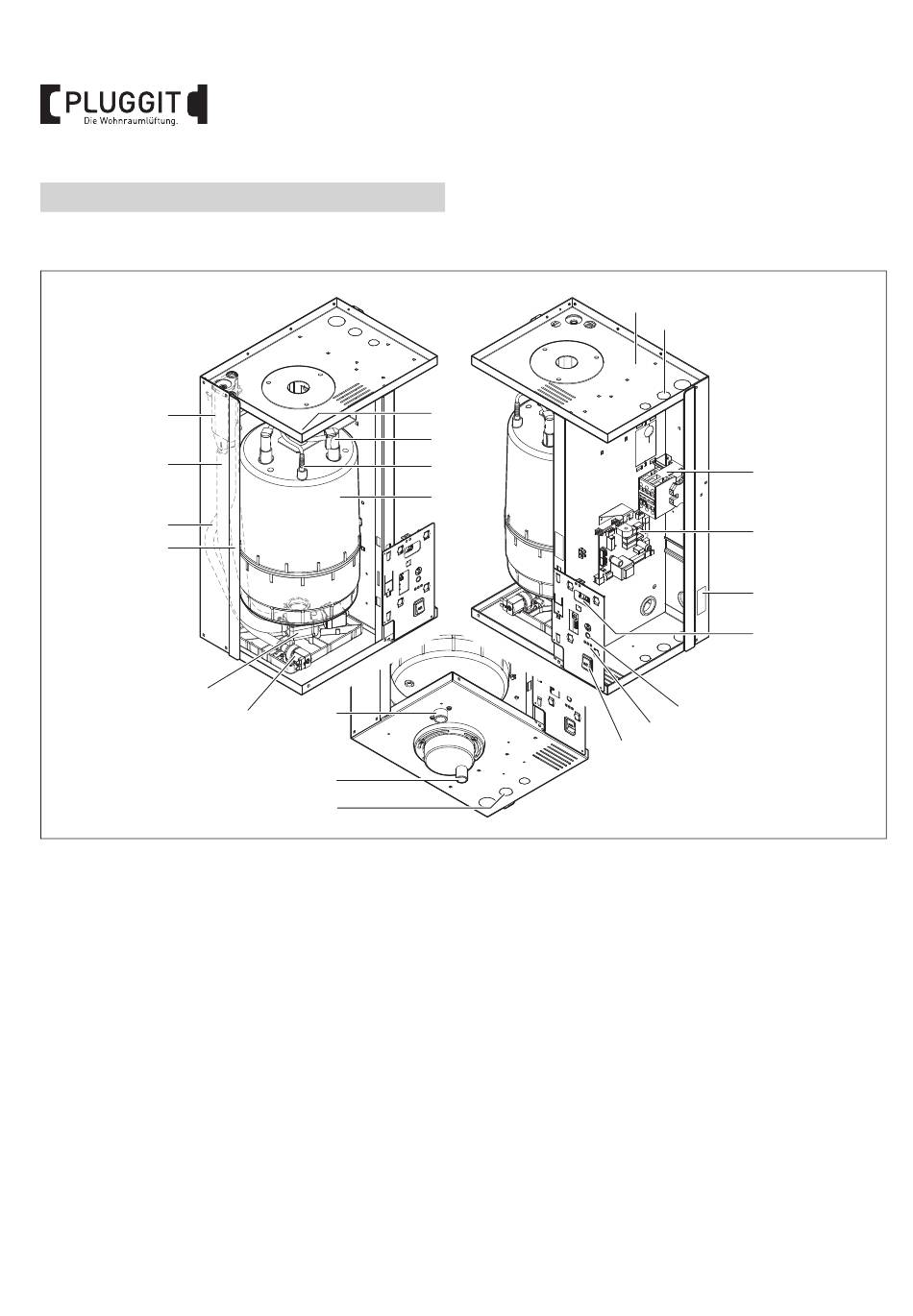

3.1. GERÄTEÜBERSICHT
13
14
15
16
17
1 Gehäuse
2 Kabeldurchführungen, oben
4 Hauptschütz
5 Leistungsprint
8 Steuerprint mit ES4-Card
10 Abschlämm-/Infotaste
11 Betriebsanzeigen
12 Geräteschalter
13 Wasserbecher
14 Füllleitung
15 Wasserzuleitung
4
BIA AeroFresh Plus BF6
19
18
20
21
26
25
24
23
16 Überlaufleitung
17 Ablassventil
18 Einlassventil
19 Anschluss Wasserzulauf
20 Ablaufstutzen
21 Kabeldurchführungen, unten
22 Typenschild
23 Dampfzylinder
24 Niveausensor
25 Elektrodenstecker
26 Dampfanschluss
1
2
4
5
22
8
10
11
12
M+P-26A-2251
