6.3. LUFTBEFEUCHTER INSTALLIEREN

a
B
49
50
d

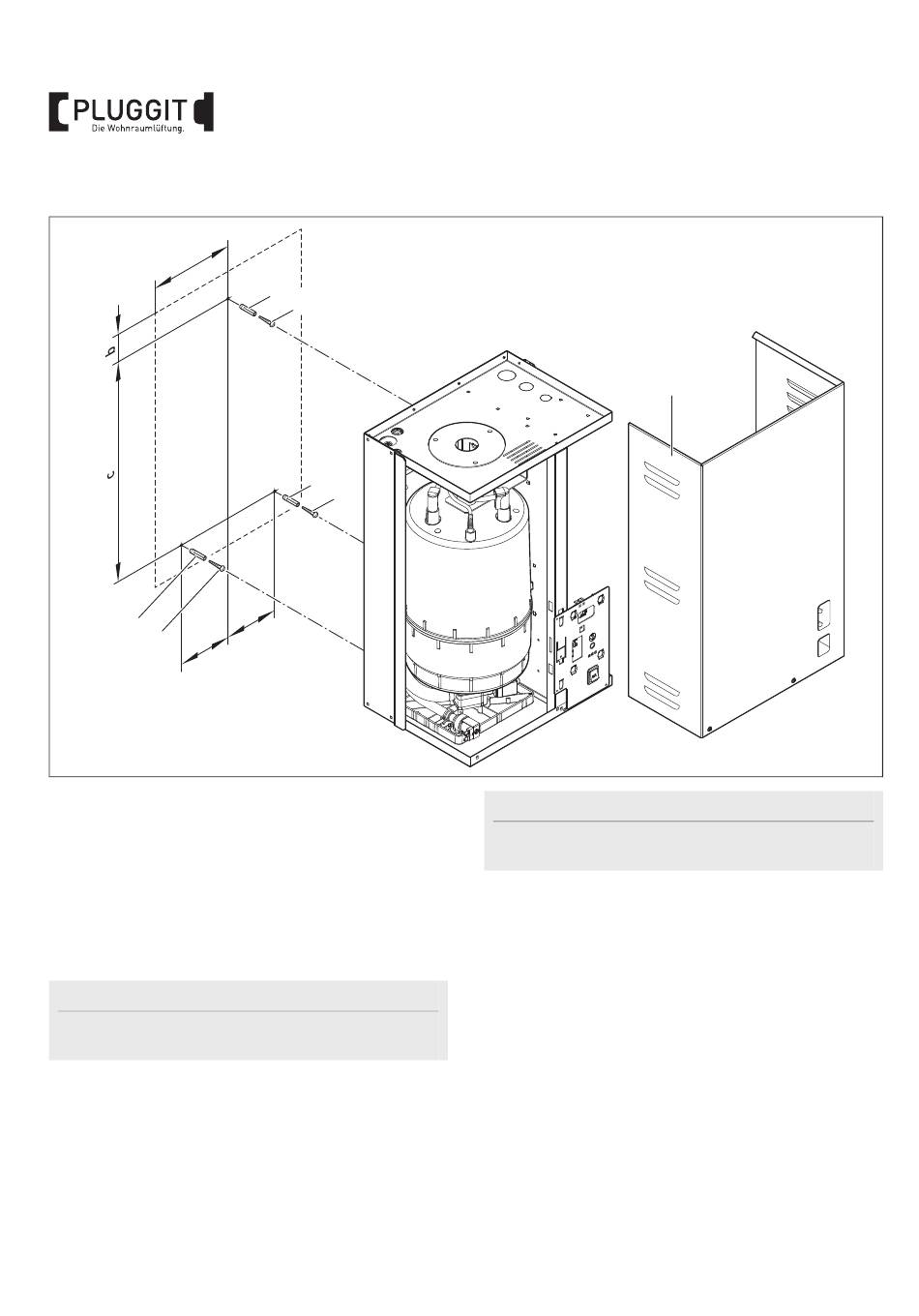

1. Bohrung (A) wie hier gezeigt erstellen.
• a = 189 mm
• b = 61 mm
• c = 490 mm
• d = 120 mm
• e = 120 mm
2. Dübel (46) einsetzen und Schraube (47) bis auf 4 mm
hineinschrauben.
Hinweis:
Schraube (47) mit passenden Dübel (46) entsprechend
dem Mauerwerk wählen.
3. Schrauben der Frontabdeckung (48) herausschrauben
und Frontabdeckung (48) entfernen.
4. Luftbefeuchter in Schraube (47) einhängen und
horizontale Position mit einer Wasserwaage ausrichten.
5. Bohrungen (B) einzeichnen und erstellen.
6. Dübel (49) einsetzen und Schrauben (50) bis auf 4 mm
hineinschrauben.
10
BIA AeroFresh Plus BF6
46
A
47
49
B
50
e
Hinweis:
Schrauben (50) mit passenden Dübeln (49) ent-
sprechend dem Mauerwerk wählen.
7. Luftbefeuchter in Schrauben (50) einhängen und
horizontale Position mit einer Wasserwaage ausrichten.
8. Schrauben (47) und (50) festschrauben.
9. Frontabdeckung mit Schrauben festschrauben.
48
