6.5. DAMPF- UND KONDENSATSCHLAUCH
INSTALLIEREN
Bei der Bestimmung der Länge und der Schlauchführung
berücksichtigen, dass sich der Dampfschlauch mit zu-
nehmendem Alter verkürzt.
Hinweis:
Pro Meter Dampfschlauch ist ein Druckverlust von ca.
100 Pa zu berücksichtigen.
45
29
27
26

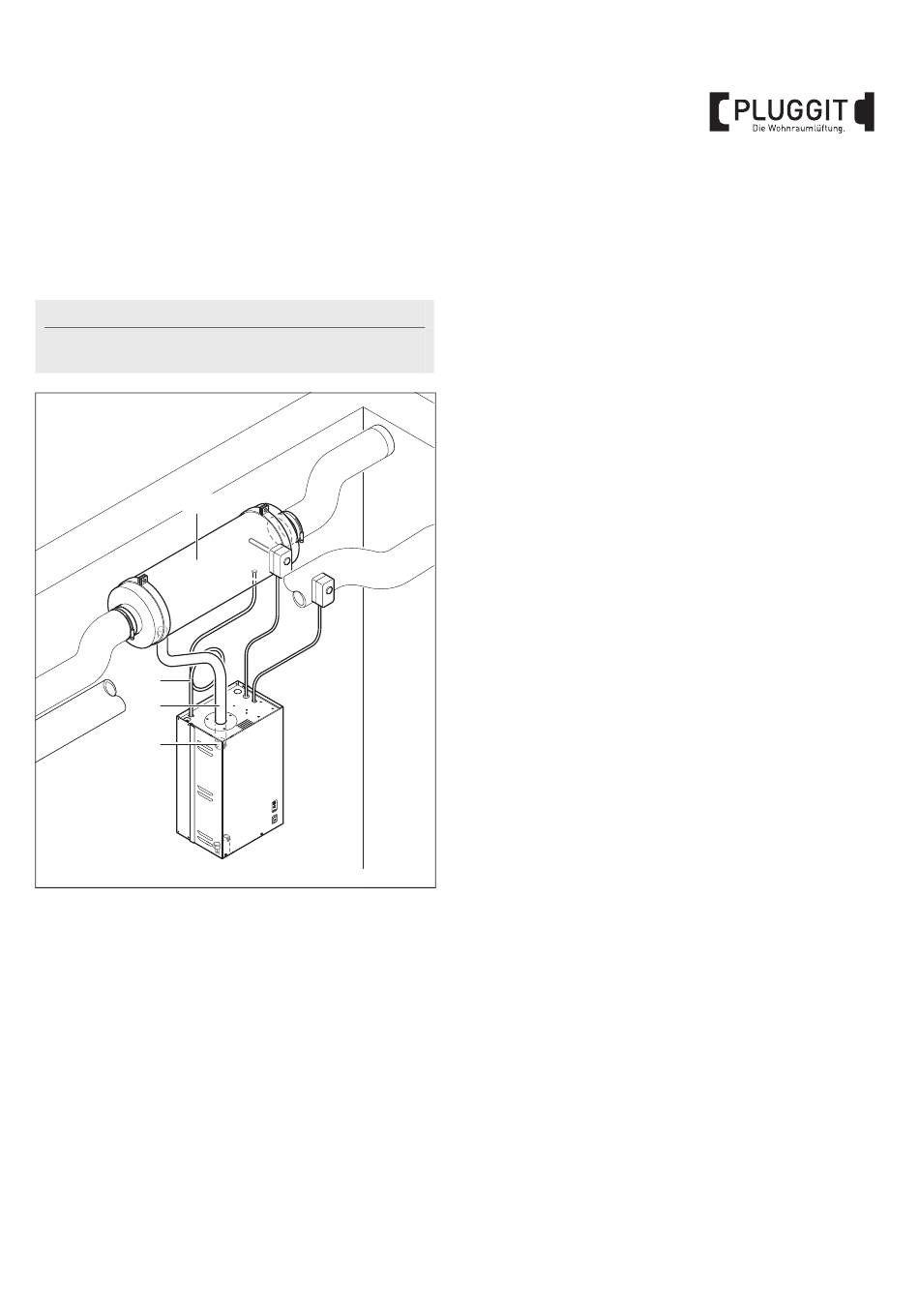

1. Dampfschlauch (27) zuerst mindestens 300 mm senk-
recht über die Oberkante des Luftbefeuchters und an-
schließend mit einer minimalen Steigung von 20 % und/
oder einem minimalen Gefälle von 5 % zur
Befeuchtungsstrecke (45) führen.
2. Kondensatschlauch (29) mit einem minimalen Gefälle
von 20 % über einen Schlauchbogen mit min. Ø 200 mm
nach unten zum Luftbefeuchter führen und dort bis zum
Anschlag in die dafür vorgesehene Anschlussöffnung
stecken.
3. Dampfschlauch (27) an Befeuchtungsstrecke (45) und
am Dampfanschluss (26) mit Schlauchklemmen zu be-
festigen.
