6. INSTALLATION (FACHPERSONAL)
6.1. HINWEISE ZUR INSTALLATION
• Passenden Standort für den Luftbefeuchter festlegen:
• Erschütterungsfrei.
• Wassergeschützt.
• Frei von Temperaturschwankungen.
• In der Nähe der Befeuchtungsstrecke.
• Möglichst neben dem Wohnraumlüftungsgerät.
• Wasser- und Abwasseranschluss ist vorhanden.
• Vor der Installation Abstand von Deckenhöhe, Kanälen
und Wand beachten, um eventuell zusätzliches Material
einzuplanen.
• Der Luftbefeuchter muss für alle Wartungsarbeiten frei
zugänglich sein.
• Die Befestigung des Luftbefeuchters und der Be-
feuchtungsstrecke muss an einer tragfähigen Wand
bzw. Decke erfolgen.
Bei der Befestigung an Gipskartonplatten muss dafür
geeignetes Befestigungsmaterial verwendet werden.
• Die Befeuchtungsstrecke muss horizontal installiert
werden.
• Den Luftbefeuchter mit möglichst kurzem Dampf-
schlauch (max. 4 m), wenigen Bögen mit minimalen
Biegeradien (R=300 mm) und einer minimalen Steigung
(20 %) bzw. minimalen Gefälle (5 %) mit der Be-
feuchtungsstrecke verbinden. Ggf. Dampfschlauch
kürzen. Optional ist ein Dampfschlauch mit 5 m erhält-
lich.
• Den Dampfschlauch gegen äußere Einflüsse wie z.B.
Abknicken und Deformieren schützen.
• Dampfschläuche über 4 m müssen auf der ganzen
Länge isoliert werden.
• Kondensatsäcke im Dampfschlauch vermeiden.
Falls nötig, Dampfschlauch mit Rohrschellen, Schiene
oder Winkelkanal unterlegen oder einen Kondensat-
ablauf im Dampfschlauch installieren.
• Die Rückwand des Luftbefeuchters erwärmt sich im Be-
trieb (max. Oberflächentemperatur ca. 60-70 °C).
Darauf achten, dass die Wand, an der das Gerät
installiert wird, nicht aus hitzeempfindlichem Material
besteht.
• Als Sicherheitsvorrichtung einen Aquastop (nicht im
Lieferumfang enthalten) installieren.
• Der Einbau eines Absperrventils (Magnetventil) im
Dampfschlauch ist nicht zulässig.
• Ist kein Feinfilter am Wasserzähler installiert, empfiehlt
Pluggit, diesen vor dem Luftbefeuchter zu installieren.
• Einen Ablauftrichter mit Siphon für den Abfluss von
Kondensat und Abschlämmwasser installieren. Ein
Mindestgefälle von 5 % muss eingehalten werden.
• Der Wasserdruck in der Leitung für die Wasserzufuhr
muss 1-10 bar betragen. Über 10 bar muss ein
Reduzierventil installiert und auf 4 bar eingestellt
werden.

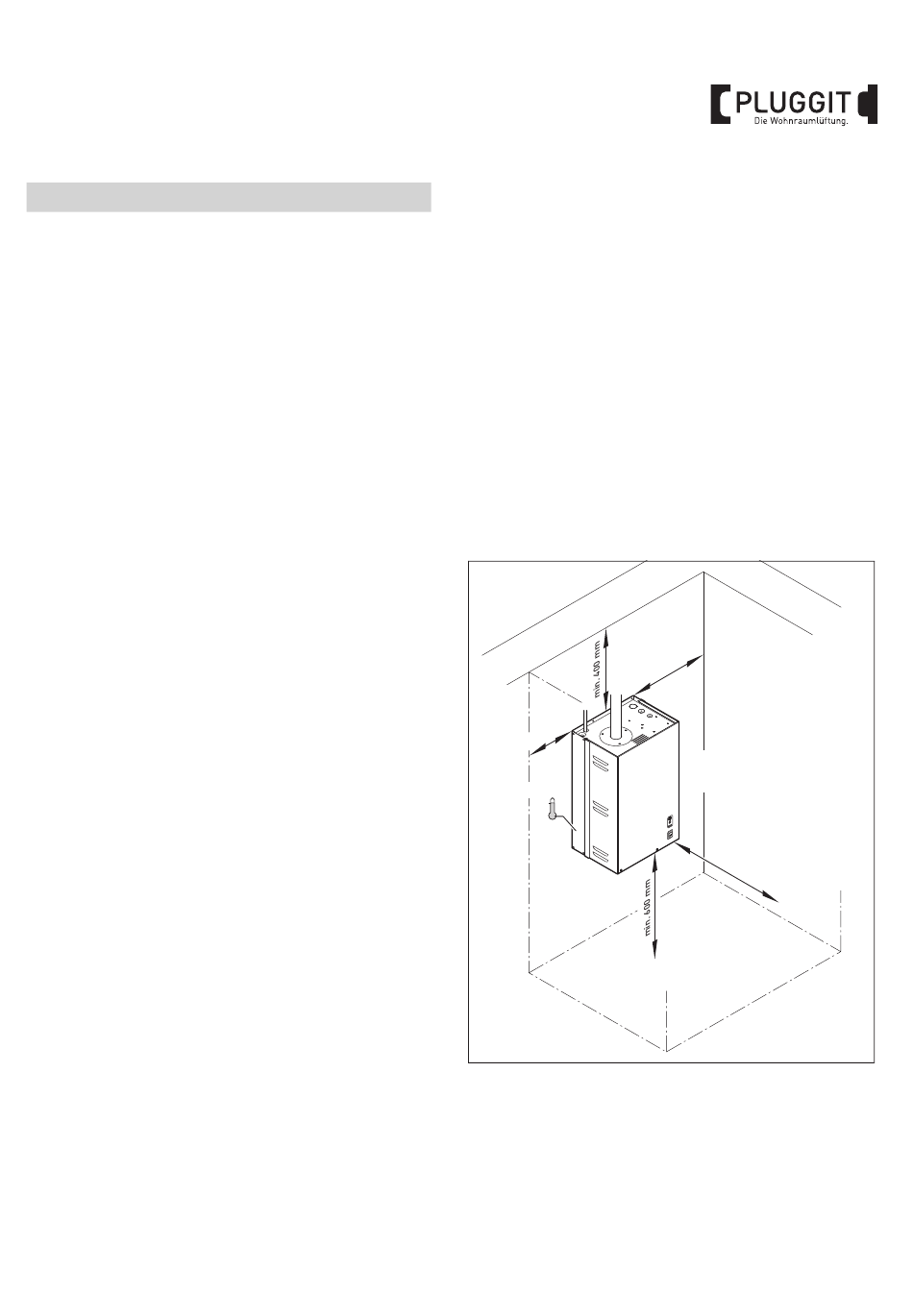

6.2. PLATZIERUNG LUFTBEFEUCHTER
m i
m
0 m
2 5
n .
m i
60...70 °C
Die dargestellten Maße sind Mindestmaße, die bei der
Platzierung des Luftbefeuchters zu beachten sind.
m
0 m
4 0
n .
1...40 °C
max. 75% rh
IP20
m i
n .
6 0
0 m
m
M+P-26A-2255
BIA AeroFresh Plus BF6
9
