6.7. ELEKTRISCHER ANSCHLUSS

Verletzungsgefahr:
Alle elektrischen Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Falsche oder
unfachmännisch ausgeführte Anschlüsse können sonst zu Verbrennungen oder Überhitzung führen.
6.7.1.

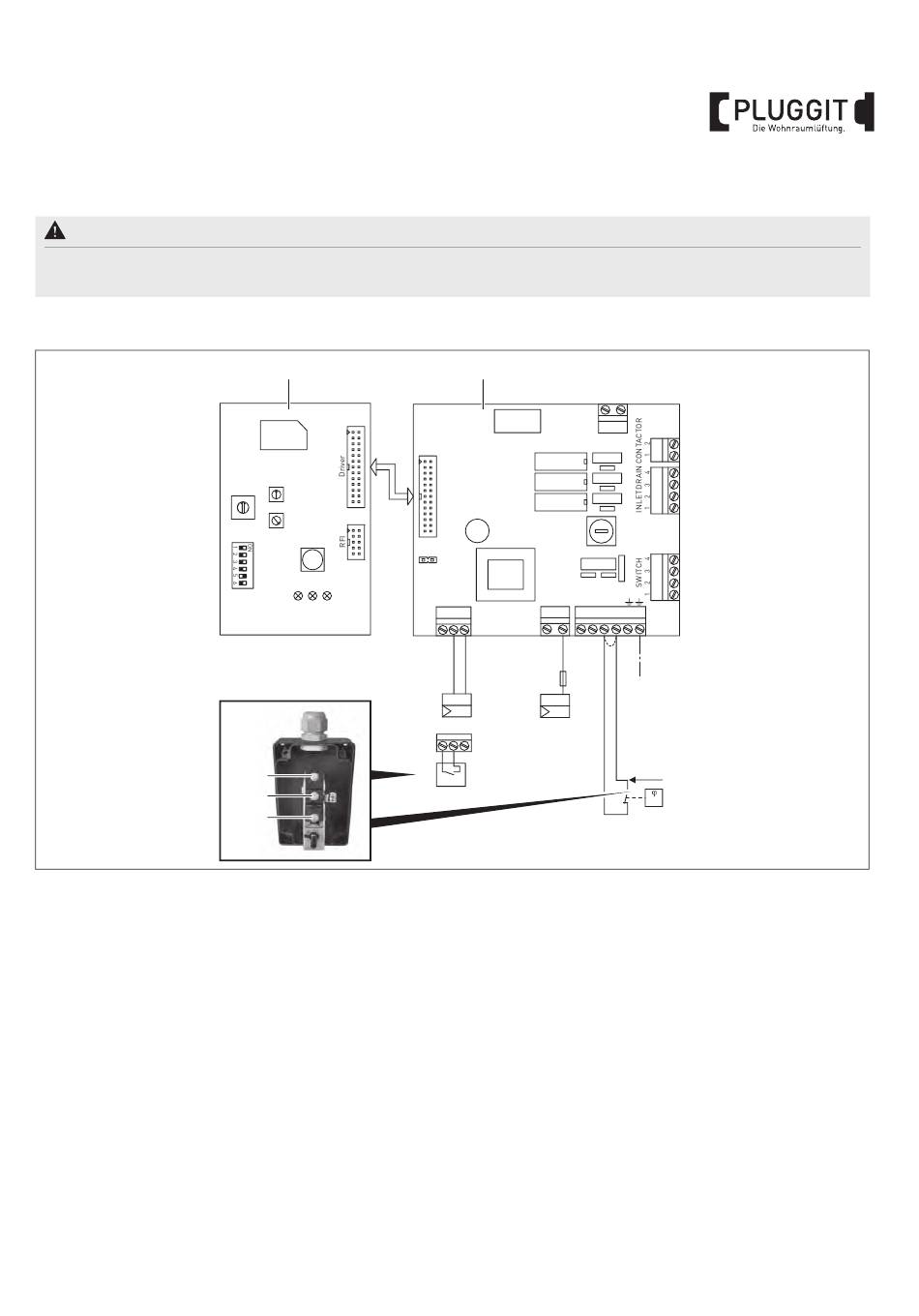

Schaltplan Luftbefeuchter

5 Leistungsprint
8 Steuerprint mit ES4-Card
A1 Externer Stetigregler (aktiv 0-10 V)
A2 Hygrostat Abluftleitung
A3 Ein/Aus-Regler (aktiv 230 V AC)
B3 Hygrostat Befeuchtungsstrecke
F1 Interne Sicherung Leistungsprint (6,3 A, träge)
F2 Externe Sicherung Heizspannung
F3 Externe Sicherung Steuerspannung (max. 10 A, träge)
F4 Externe Sicherung Ein/Aus-Regler 230 V (max.10 A, träge)
J Kabelbrücke (falls keine Sicherheitskette vorhanden)
JP1 Jumper On/Off-Mode
K Externe Sicherheitskette (230 V/5 A)
S1 Drehschalter „Zylindertyp"
S2 Potenziometer „Abschlämmfaktor"
S3 Potenziometer „Leistungsbegrenzung"
S4 DIP-Schalter „Allgemeine Geräteeinstellungen"
8
ES4 Card
Drain Factor
Cylinder
S2
0
Power Limit
J8
S3
S1
Settings
Manual Drain
Low Conduct.
Standby Drain
Force Drain
J1
Cylinder A/D
GFCI-Mode
Offset
red yellow green
S4
CPU board
14-1
15-4
2
5
Driver board
X4
CURRENT SENSOR
LEV.SENSOR
J1
CPU BOARD
F1
JP1
On/Off Mode
CONT.SIGN MAIN SUPPLY
V+ IN GND VD
L1 N SC1SC2
X1 X2
F4
+ –
L1'
A1
A3
0-10V
230V
V+ IN GND
A2
On/Off
JP1 must be plugged
X1 Anschlussklemmen Steuersignal
X2 Anschlussklemmen Ein/Aus-Regler aktiv
X3 Anschlussklemmen Steuerspannung
Anschluss Hygrostat
14-1 Common
15-4 Normally Open
2 Normelly Closed
B3 Hygrostat Befeuchtungsstrecke
SC1 Common
SC2 Normally Open
Normelly Closed
A2 Hygrostat Abluftleitung
V+ Common
N Normally Open
Normelly Closed
X8
1 2
X7
X5
(6.3 AT)
X3
J
PE
K
B3
max.
BIA AeroFresh Plus BF6
M+P-26A-2272
