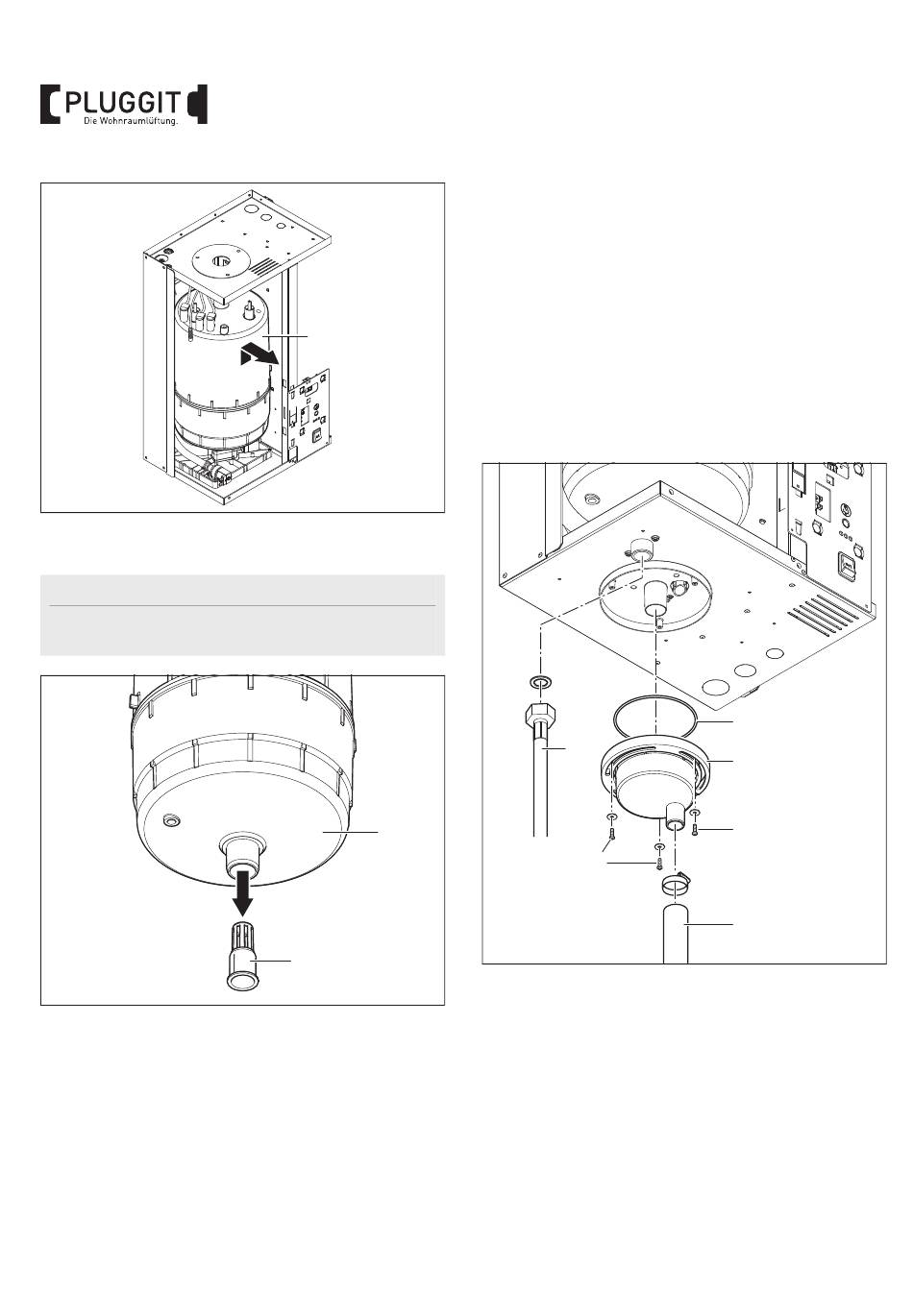

5. Dampfzylinder (23) nach oben aus der Zylinderauf-
nahme heben und nach vorne ausbauen.
Hinweis:
Dampfzylinder (23) vorsichtig abstellen, damit der
untere Anschlussstutzen nicht beschädigt wird.
6. Bei Verstopfung des Ablaufsiebs (28):
Ablaufsiebs (28) aus dem Ablaufstutzen des
Dampfzylinder (23) herausziehen.
7. Der Einbau des Dampfzylinders (23) erfolgt in um-
gekehrter Reihenfolge. Dabei Folgendes beachten:
• Vor dem Einbau des Dampfzylinders (23) den O-Ring
in der Zylinderaufnahme auf Beschädigungen
kontrollieren und ggf. ersetzen.
22
BIA AeroFresh Plus BF6
23
M+P-26A-2266
23
28
M+P-26A-2267
• Den O-Ring in der Zylinderaufnahme mit Wasser
befeuchten (kein Fett oder Öl verwenden),
anschließend den Dampfzylinder (23) in die
Zylinderaufnahme einschieben und bis zum
Anschlag nach unten stoßen.
• Elektrodenstecker (25) und Niveausensor (24)
gemäß Farbcodierung auf den Anschlüssen auf-
stecken.
• Dampfschlauch (27) am Anschlussstutzen des
Dampfzylinders (23) mit Schlauchklemme
befestigen. Schlauchklemme nur handfest anziehen.

9.4. ABLAUFBECHER REINIGEN/WECHSELN

33
57
1. Schlauchklemme lösen und Wasserablaufschlauch (37)
vom Ablaufbecher (56) abziehen.
2. Wasseranschlussleitung (33) entfernen.
3. Schrauben (57) herausschrauben und Ablaufbecher (56)
entfernen.
4. O-Ring (58) vom Ablaufbecher (56) entfernen.
5. Ablaufbecher (56) reinigen oder ggf. wechseln.
6. Der Einbau des Ablaufbechers (56) erfolgt in um-
gekehrter Reihenfolge. O-Ring (58) ggf. wechseln.
58
56
57
37
M+P-26A-2268
