7.3.1 SPRITZBILD ANPASSEN

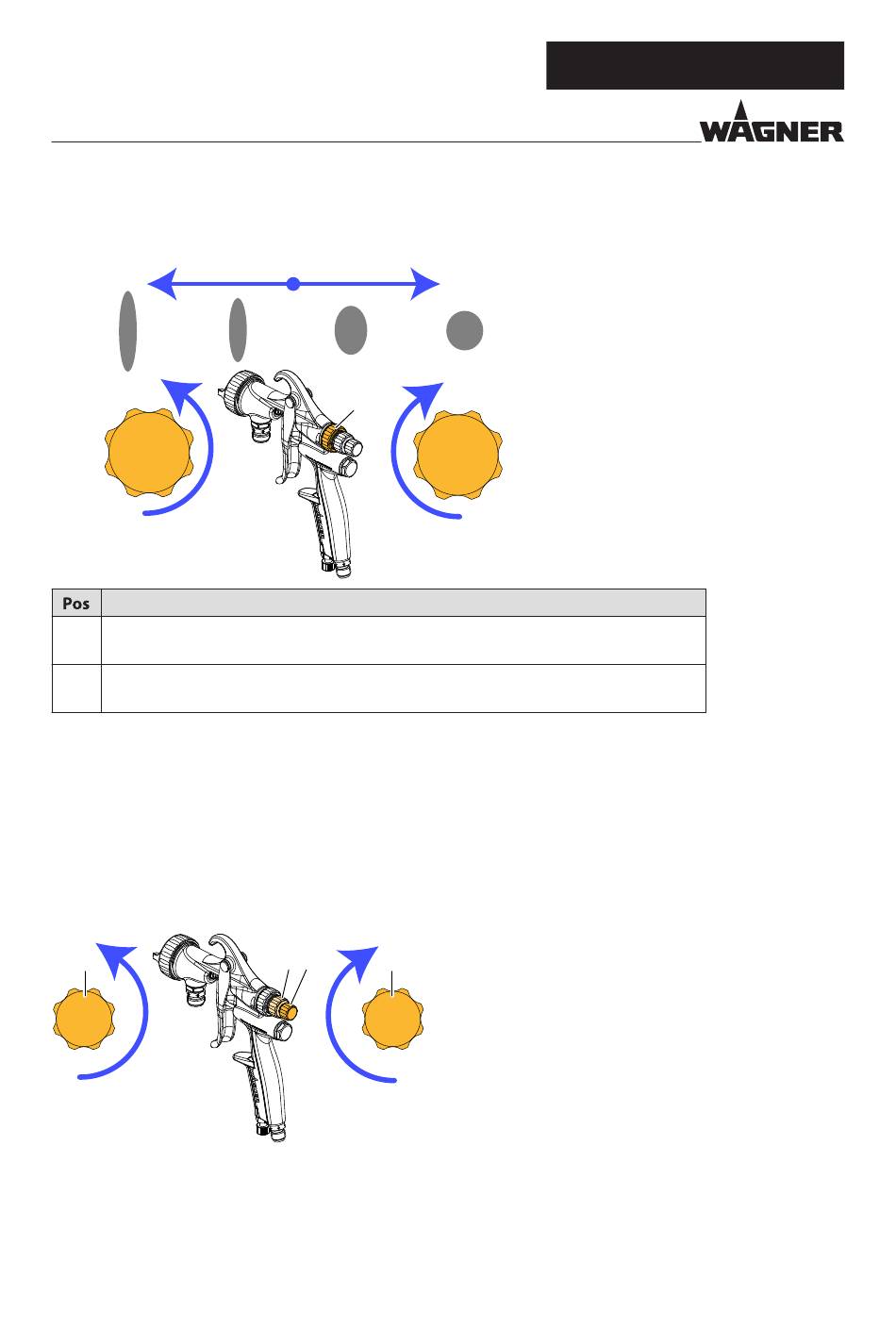

Mit dem Formluftregler (1) kann die Spritzbildform optimal an das Spritzobjekt angepasst
werden. Das Bild zeigt den Einfluss des Formluftreglers (1) auf das Spritzbild.
a
Formluftregler
öffnen
Beschreibung
a
Wird der Formluftregler (1) im Gegenuhrzeigersinn gedreht, wird das Spritzbild
breit und eher oval.
b
Wird der Formluftregler (1) im Uhrzeigersinn gedreht, wird das Spritzbild schmal
und eher rund.
7.3.2 MATERIALDURCHFLUSSMENGE EINSTELLEN
Die Materialmenge lässt sich durch Ein- oder Ausschrauben des Nadelhub-Regler (1)
regeln. Die Materialmenge wird durch drehen im Gegenuhrzeigersinn erhöht und durch
drehen im Uhrzeigersinn verringert. Ist die gewünschte Materialmenge erreicht, kann der
Nadelhub-Regler (1) durch kontern mit dem Feststeller (2) fixiert werden um ein verstellen
zu verhindern.
Hinweis: Die gewünschte Materialmenge ist in erster Linie durch die Wahl einer
entsprechenden Düse zu definieren. Der Nadelhub-Regler (1) dient lediglich der
Feinjustierung.
1
Mehr Material
B_07089
BESTELLNUMMER DOC2397373
1
Formluftregler
schliessen
B_07088
2 1
1
Weniger Material
TOPFINISH GM 1030P
