BETRIEBSANLEITUNG
5.4
ARBEITEN
5.4.1
ANFAHREN AIRCOAT SPRÜHEN
1. Materialversorgung auf ca. 8MPa; 80 bar; 1160 psi Betriebsdruck einstellen und in
Betrieb nehmen.
2. Spritzen (Abzugsbügel entriegeln und betätigen), dabei auf die Materialzerstäubung
achten.
3. Spritzdruck an Materialpumpe soweit einregulieren, bis die optimale Material-
zerstäubung erreicht ist.
4. Luftdruckregler für die Zerstäuberluft öffnen und einstellen.
5. Mit dem Formluftregler an der Pistole die Luftmenge einregulieren, bis das optimale
Spritzbild erreicht ist. Im Bild unten ist der Zusammenhang zwischen dem Spritzbild
und der Zerstäuberluft dargestellt.
Hinweis:
Punkte 4 und 5 wiederholen, bis das Optimum gefunden ist (Iterativer Prozess).

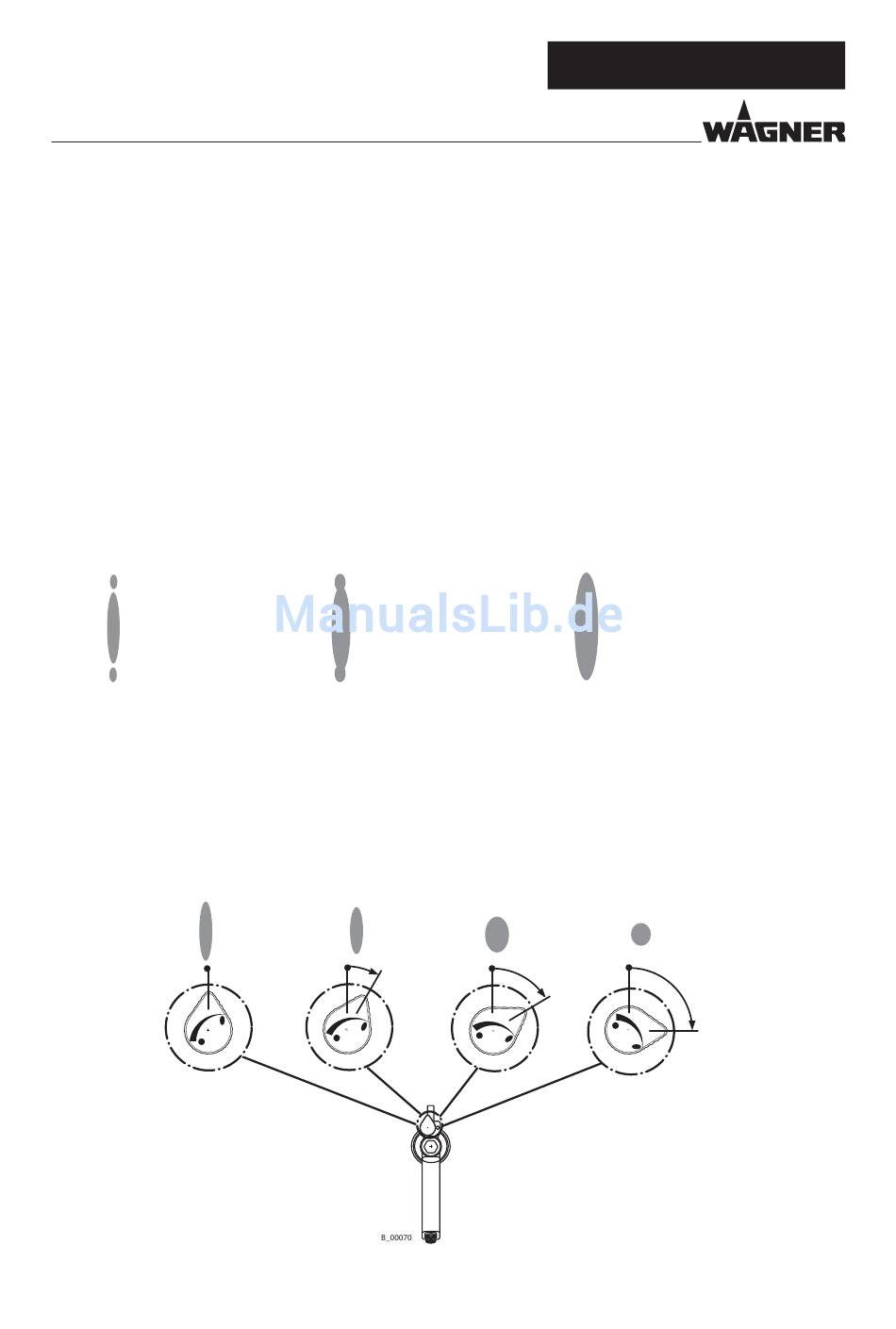

Spritzbildformen
keine Zerstäuberluft
5.4.2
SPRITZBILD FORMEN
Mit dem Formluftregler kann die Spritzbildform optimal an das Spritzobjekt angepasst
werden. Das Bild zeigt den Einfl uss des Formluftreglers auf das Spritzbild.
Mit anderen Düsengrössen können verhältnismässig grössere bzw. kleinere Spritzbilder
erzielt werden.
Formluftregler
geschlossen
Hinweis
Verändern der Materialmenge wird erreicht
durch:
•
Veränderung des Materialdruckes oder
•
Einsatz einer anderen Flachstrahldüse.
Siehe Zubehör.
BESTELLNUMMER DOC364830
zu wenig Zerstäuberluft
Ansicht von hinten auf die
Sprühpistole in Spritzrichtung
GM 3000AC
B_00071
richtige Zerstäuberluft
Formluftregler
ganz geöffnet
