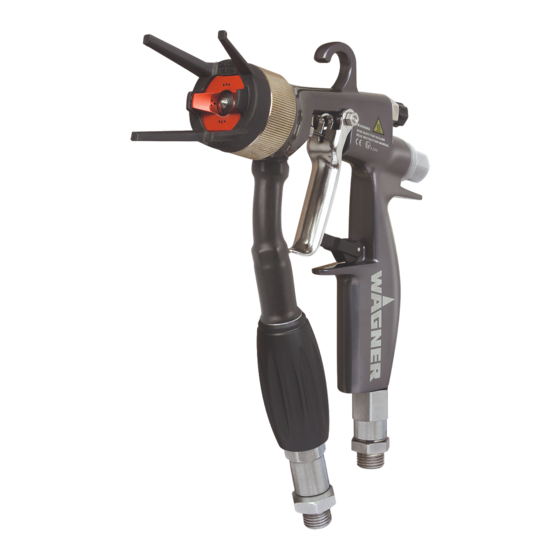

- Seite 1 Original- Betriebsanleitung GM 4700AC GM 4700AC-H Ausgabe 05/ 2011 AirCoat Sprühpistole für Flach- und Rundstrahldüsen B_02376 II 2G X (Atex 95)
-
Seite 3: Inhaltsverzeichnis
ALLGEMEINE SICHERHEITSHINWEISE Sicherheitshinweise für den Betreiber 2.1.1 Elektrische Betriebsmittel 2.1.2 Personalqualifi kation 2.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 2.2.1 Sicherer Umgang mit den WAGNER-Spritzgeräten 2.2.2 Gerät erden 2.2.3 Materialschläuche 2.2.4 Reinigung 2.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 2.2.6 Berühren heisser Oberfl... - Seite 4 Austauschen der Düsendichtung Austauschen Dichtungsring „Luft“ Auswechseln des Dichtnippels der Rundstrahldüse STÖRUNGSSUCHE UND -BEHEBUNG ZUBEHÖR Rundstrahldüsenaufsatz 8.1.1 Düseneinsätze RXX 8.1.2 Düsenverschraubung kompl. AirCoat Düsen ACF3000 Luftkappen Einsteckfi lter Drehgelenke Schläuche Diverses ERSATZTEILE Wie werden Ersatzteile bestellt? Ersatzteilliste GM 4700AC Ersatzteilliste GM 4700AC-H...
-
Seite 5: Zu Dieser Anleitung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ZU DIESER ANLEITUNG Die Betriebsanleitung enthält Informationen zu Bedienung, Instandsetzung und Wartung des Gerätes. Gerät nur unter Beachtung dieser Anleitung verwenden. Diese Einrichtung kann gefährlich sein, wenn sie nicht gemäss den Angaben dieser Betriebsanleitung betrieben wird. -
Seite 6: Allgemeine Sicherheitshinweise
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften jederzeit einhalten. 2.1.1 ELEKTRISCHE BETRIEBSMITTEL Elektrische Geräte und Betriebsmittel Entsprechend den örtlichen Sicherheitsanforderungen im Hinblick auf Betriebsart und Umgebungseinflüsse vorsehen. -
Seite 7: Sicherer Umgang Mit Den Wagner-Spritzgeräten
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 2.2.1 SICHERER UMGANG MIT DEN WAGNER-SPRITZGERÄTEN Der Spritzstrahl steht unter Druck und kann gefährliche Verletzungen verursachen. Injektion von Farbe oder Reinigungsmittel vermeiden: Spritzpistole nie gegen Personen richten. Nie in den Spritzstrahl fassen. Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen: –... -
Seite 8: Reinigung
Bestell-Nr. 9998910 Hinweisaufkleber 9998911 Schutzaufkleber BESTIMMUNGSGEMÄSSE VERWENDUNG WAGNER lehnt jede Haftung ab für Schäden, die durch nicht bestimmungsgemässe Verwendung entstehen. Gerät nur für das Verarbeiten von durch WAGNER empfohlenen Materialien verwenden. Gerät nur als Ganzes betreiben. Schutzeinrichtungen nicht ausser Funktion nehmen. -
Seite 9: Einsatz Im Explosionsgefährdeten Bereich
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG EINSATZ IM EXPLOSIONSGEFÄHRDETEN BEREICH 2.4.1 BESTIMMUNGSGEMÄSSE VERWENDUNG Das Gerät ist geeignet zum Verarbeiten von flüssigen Materialien entsprechend der Einteilung in Explosionsgruppen. 2.4.2 EXPLOSIONSSCHUTZ KENNZEICHNUNG Das Gerät ist nach der Richtlinie 94/9/CE (ATEX 95) geeignet für den Einsatz im explosions- gefährdeten Bereich. -
Seite 10: Gewährleistungs- Und Konformitätserklärungen
Geräte sachgemäss montiert, betrieben und gewartet werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen. Mit Original WAGNER-Zubehör und -Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. GEWÄHRLEISTUNGSANSPRUCH Für dieses Gerät leisten wir Gewährleistung in folgendem Umfang:... -
Seite 11: Ce-Konformitätserklärung
Alle Titel können beim Heymanns Verlag in Köln bezogen werden, oder sie sind im Internet zu finden. CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: 2316429... -
Seite 12: Beschreibung
Beschichtungsstoffen, nach dem AirCoat-Verfahren. 4.1.1 VERARBEITBARE ARBEITSSTOFFE Decklacke, Grundierungen, Korrosionsschutz, Strukturlacke, Laugen, Beizen, Klarlacke, Trennmittel, usw. auf Lösemittel- sowie Wasserbasis. Wenn Sie andere Arbeitsstoffe als die angeführten verspritzen wollen, wenden Sie sich bitte an eine Wagner-Vertretung. WARNUNG Heisse Beschichtungsstoffe! Verbrennungen Antistatische Schutzhandschuhe tragen. -
Seite 13: Daten
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG DATEN 4.3.1 MATERIALIEN DER FARBFÜHRENDEN TEILE Metalle Kunststoffe Hartmetall Edelstahl 1.4305 Edelstahl 1.4301 Edelstahl 1.4104 PTFE 4.3.2 TECHNISCHE DATEN AirCoat Sprühpistole Beschreibung Einheiten max. Lufteingangsdruck MPa/ psi/ bar 0.8/ 120/ 8 max. Materialdruck... -
Seite 14: Funktionsbeschreibung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG FUNKTIONSBESCHREIBUNG 4.4.1 AUFBAU DER SPRÜHPISTOLE P_02379 Benennung Aufhängehaken Formluftregler Spannmutter Abzugbügel Abzugbügel-Arretierung Luftanschluss Materialanschluss Überwurfmutter mit Düsenschutz Düse / Luftkappe Pistolengehäuse Filtergehäuse 4.4.2 FUNKTION DER SPRÜHPISTOLE Wird der Abzugsbügel (D) bei entsicherter Arretierung (E) betätigt, öffnet zuerst das Luft- ventil. -
Seite 15: Inbetriebnahme Und Bedienung
Luftschlauch Druckluft Netz Die Sprühpistole GM 4700AC muss mit verschiedenen Komponenten zu einem Sprühsy- stem ergänzt werden. Das im Bild dargestellte System ist nur ein Beispiel für ein AirCoat Sprühsystem. Ihr WAGNER Händler berät Sie gerne bei der Zusammenstellung einer auf Ihre Anwendung zugeschnittenen, individuellen Systemlösung. -
Seite 16: Belüftung Der Spritzkabine
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 5.1.2 BELÜFTUNG DER SPRITZKABINE WARNUNG Giftige und/oder entflammbare Dampfgemische! Vergiftungs- und Verbrennungsgefahr Gerät in einer für die Arbeitsstoffe zugelassenen Spritzkabine betreiben. –oder– Gerät an einer entsprechenden Spritzwand mit eingeschalteter Belüftung (Absaugung) betreiben. Nationale und örtliche Vorschriften zur Abluftgeschwindigkeit beachten. -
Seite 17: Erdung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 5.1.5 ERDUNG WARNUNG Entladung elektrostatisch aufgeladener Bauteile in lösemittel- haltiger Atmosphäre! Explosionsgefahr durch elektrostatische Funken oder Flammen Alle Gerätekomponenten erden. Zu beschichtende Werkstücke erden. SIHI_0027_D WARNUNG Starker Farbnebel bei mangelhafter Erdung! Vergiftungsgefahr Mangelhafte Qualität des Farbauftrags Alle Gerätekomponenten erden. -
Seite 18: Inbetriebnahme
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG INBETRIEBNAHME 5.3.1 ALLGEMEINE REGELN BEI MANIPULATIONEN AN DER SPRÜHPISTOLE ➞ Sicherheitshinweise in Kapitel 2 beachten. WARNUNG Unbeabsichtigte Inbetriebsetzung! Verletzungsgefahr Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen: Energie- und Druckluftzufuhr trennen. Spritzpistole und Gerät druckentlasten. -
Seite 19: Vorbereitung Inbetriebsetzung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 5.3.2 VORBEREITUNG INBETRIEBSETZUNG 1. Sprühpistole sichern. 2. Materialschlauch an Sprühpistole und Materialversorgung anschliessen. 3. Luftschlauch an Sprühpistole und an ölfreie trockene Luft anschliessen. 4. Bei Pistole mit Filter geeigneten Filter einsetzen. 5. Düse auf Düsendichtung aufstecken. Luftkappe auf die Düse aufsetzen. Dabei die Anfl... -
Seite 20: Arbeiten
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ARBEITEN 5.4.1 ANFAHREN AIRCOAT SPRÜHEN 1. Materialversorgung auf ca. 8 MPa; 80 bar; 1160 psi Betriebsdruck eingestellt in Betrieb nehmen. 2. Spritzen (Abzugsbügel entriegeln und betätigen), dabei auf die Materialzerstäubung achten. 3. Spritzdruck an Materialpumpe soweit einregulieren, bis eine gute Materialzerstäubung erreicht ist. -
Seite 21: Wechseln Der Aircoat Düse
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 5.4.3 WECHSELN DER AIRCOAT DÜSE VORSICHT Defekte AirCoat-Düse! Mangelhafte Qualität des Farbauftrags Hartmetall an der AirCoat-Düse nicht mit scharfkantigen Gegenständen behandeln. SIHI_0020_D 1. Druckentlastung an Pistole und Gerät vornehmen. 2. Die Pistole mit Arretierung sichern. -
Seite 22: Reinigen Der Aircoat Düse
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 5.4.4 REINIGEN DER AIRCOAT DÜSE Demontage und Montage von AirCoat Düsen siehe Punkt 5.4.3. Die AirCoat Düse (C) kann in eine vom Spritzmaterialhersteller empfohlene Reinigungs- lösung gelegt werden. 5.4.5 DÜSENVERSTOPFUNG BESEITIGEN 1. Druckentlastung an Pistole und Gerät vornehmen. -
Seite 23: Wartung
SIHI_0066_D WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden Reparaturen und Austausch von Teilen nur durch speziell ausge- bildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Spritzpistole und Gerät druckentlasten. - Spritzpistole gegen Betätigung sichern. -
Seite 24: Ausserbetriebnahme Und Reinigung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG AUSSERBETRIEBNAHME UND REINIGUNG GEFAHR Explodierendes Gas-Luft-Gemisch! Lebensgefahr durch umherfliegende Teile und durch Verbrennungen Nie in einen geschlossenen Behälter spritzen. Behälter erden. SIHI_0008_D VORSICHT Spülmittel im Luftkanal! Funktionsstörungen durch quellende Dichtungen Spritzpistole beim Reinigen immer mit dem Vorsatz nach unten gerichtet halten. -
Seite 25: Materialschlauch Oder Luftschlauch Auswechseln
WAGNER Service-Stelle gelöst werden. P_02386 Beschreibung Schlüssel A Schlüssel B Schlüssel C Schlüssel D SW 19 mm SW 19 mm SW 17 mm SW 17 mm GM 4700AC mit Filter NPS1/4“ 0.75 inch 0.75 inch 0.67 inch 0.67 inch... -
Seite 26: Einsteckfi Lter Wechseln Oder Reinigen
9. Filtergehäuse (67) am Drehgriff ansetzen und Drehgriff von Hand festziehen. Hinweis: Filtergehäuse nicht abschrau- ben. Die obere Befestigungs- mutter darf nur durch eine WAGNER Service-Stelle gelöst werden. P_02386 B_02387 Beschreibung Schlüssel A Schlüssel B SW 13 mm SW 17 mm GM 4700AC mit Filter NPS1/4“ 0.51 inch 0.67 inch... -
Seite 27: Teile An Der Ventilstange Auswechseln
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG TEILE AN DER VENTILSTANGE AUSWECHSELN 6.4.1 ZERLEGUNG 1. Ausserbetriebnahme und Reinigung. 2. Druckentlastung an Pistole und Gerät vornehmen. 3. Die Pistole mit Arretierung sichern. 4. Federkappe (5) mit Steckschlüssel SW 15; 0.59 inch abschrauben, Druckfedern (2) und (3) entfernen. -
Seite 28: Austausch Ventilstösseldichtungen
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 6.4.2 AUSTAUSCH VENTILSTÖSSELDICHTUNGEN 1. Mit Einmaulschlüssel SW 13 mm; 0.51 inch am Ventilstössel (50) ansetzen und gegenhalten und Kappe (53) mit Einmaulschlüssel SW 7 mm; 0.28 inch abschrauben. 2. Luftventildichtung (51) und Dichtung (52) entfernen bzw. durch neue erset- zen. -
Seite 29: Zusammenbau
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG 6.4.4 ZUSAMMENBAU 1. Dichtmanschette (11) zusammen mit eingesetztem O-Ring (12) und Dichtschraube (10) auf Ventilstange (34) aufstecken. 2. Ventilstössel kompl. montiert (19) auf Ventilstange (34) schieben. 3. Vormontierte Ventilstange bis zum Anschlag in die Spannzange (18) stecken. -
Seite 30: Austauschen Der Düsendichtung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG AUSTAUSCHEN DER DÜSENDICHTUNG VORSICHT Defekte Düsendichtung! Material spritzt neben der Düse in die Luftkappe Verschmutzungsgefahr Düsendichtung nicht mit scharfkantigen Gegenständen reinigen. Bei beschädigter Dichtfläche Düsendichtung ersetzen. SIHI_0021_D 1. Ausserbetriebnahme und Reinigung. 2. Druckentlastung an Pistole und Gerät vornehmen. -
Seite 31: Austauschen Dichtungsring „Luft
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG AUSTAUSCHEN DICHTUNGSRING „LUFT“ VORSICHT Formluft und Zerstäuberluft nicht getrennt! Schlechtes Spritzbild Spritzstrahl lässt sich nicht verstellen Verteilerdichtung (F) sorgfältig behandeln. SIHI_0030_D 1. Ausserbetriebnahme und Reinigung. 2. Druckentlastung an Pistole und Gerät vornehmen. 3. Die Pistole mit Arretierung sichern. -
Seite 32: Auswechseln Des Dichtnippels Der Rundstrahldüse
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG AUSWECHSELN DES DICHTNIPPELS DER RUNDSTRAHLDÜSE VORSICHT Defekter Düsenkörper! Schlechtes Spritzbild Düsenkörper (A) sorgfältig behandeln. SIHI_0042_D Düse von Hand abschrauben B_02397 Mit Steckschlüssel SW 13 mm; 0.51 inch gegenhalten B_03060 Düsenschlüssel (D) Bestell-Nr. 128901 Mit Stift ø... -
Seite 33: Störungssuche Und -Behebung
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG STÖRUNGSSUCHE UND -BEHEBUNG Funktionsstörung Ursache Behebung siehe Kapitel Ungenügender Düse zu klein Grössere Düse auswählen Materialausstoss Materialdruck zu niedrig Materialdruck erhöhen Filter von Pistole oder Filter reinigen oder ersetzen Hochdruckfi lter bei Pumpe verstopft Düse verstopft... -
Seite 34: Zubehör
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ZUBEHÖR RUNDSTRAHLDÜSENAUFSATZ Bestell-Nr. Benennung 8.1.2 394180 Rundstrahldüsenaufsatz (ohne Düseneinsatz) B_02398 8.1.1 8.1.1 DÜSENEINSÄTZE RXX Bestell-Nr. Benennung Markierung Volumenstrom* Strahl-ø** 132720 Düseneinsatz R11 0.16; 160 ca. 250; 9.84 132721 Düseneinsatz R12 0.22; 220 ca. 250; 9.84 132722 Düseneinsatz R13... -
Seite 35: Aircoat Düsen Acf3000
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG AIRCOAT DÜSEN ACF3000 Um die Artikelnummer einer Düse zu ermitteln, wählen Sie bitte die Art.Nr. 379xxx Nummer aus der Tabelle und ersetzen die drei xxx. Beispiel: Düse 411 -> Artikelnummer 379411 Materialfi lter (in Maschen) Bohrung Materialfl... -
Seite 36: Luftkappen
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG LUFTKAPPEN Bestell-Nr. Benennung 2313494 Luftkappe LV plus (rot) für niederviskose Materialien B_02257 2313497 Luftkappe HV plus (blau) für hochviskose Materialien B_02256 2313498 Luftkappe LA plus (bronze) B_02396 EINSTECKFILTER Bestell Nr. Filtergrösse Maschen Verwendung für 10 Stk. -
Seite 37: Drehgelenke
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG DREHGELENKE Bestell-Nr. Benennung Set Drehgelenk für Material- (NPSM 1/4“) und B_02687 394933 für Luftanschluss (G1/4“) B_02689 394928 Drehgelenk für Materialanschluss (NPSM 1/4“) B_02689 364938 Drehgelenk für Luftanschluss G1/4“ B_02687 SCHLÄUCHE Bestell-Nr. Benennung 2309706 AC-Schlauch DN4 PN270 1/4“NPS 7.5 m PA T... -
Seite 38: Diverses
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG DIVERSES Bestell-Nr. Benennung 9997001 Düsenreinigungsbürste 394941 Service-Set GM 4600/4700AC 367560 Doppelstutzen NPSM1/4“ (Aussengewinde) für Materialschlauchverlängerung B_02685 9985720 Doppelnippel G1/4“ (Aussengewinde) für Luftschlauchverlängerung B_02686... -
Seite 39: Ersatzteile
Gehört nicht zur Grundausstattung, ist jedoch als Sonderzubehör erhältlich. WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden Reparaturen und Austausch von Teilen nur durch speziell ausge- bildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Spritzpistole und Gerät druckentlasten. -
Seite 40: Ersatzteilliste Gm 4700Ac
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ERSATZTEILLISTE GM 4700AC Ersatzteillisten GM 4700AC 16 MPa 25 MPa Bestell-Nr. Bestell-Nr. Benennung 2313585 GM 4700AC 25 MPa NPSM1/4“ 9999501 9999501 Schraubenfeder Material 9999500 9999500 Schraubenfeder Luft 394256 394256 Spannhülse kompl. 394335 Federkappe 16 MPa; 160 bar; 2320 psi 394333 Federkappe 25 MPa;... - Seite 41 GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG GM 4700AC B_02391 Detail B Montagehilfsmittel Bestell-Nr. Benennung ● 9992831 Loctite 542 ● 9992833 Loctite 638 grün ● 9992590 Loctite 222 ● 9992609 Antifestbrennpaste ✭ ● 394342 Werkzeug Ventilstangendichtung Molykote 9992528 Loctite 270...
- Seite 42 GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG Ersatzteillisten GM 4700AC 16 MPa 25 MPa Bestell-Nr. Bestell-Nr. Benennung ✭ ◆ 394322 394322 Kappe ● 394336 394336 Düsenkörper ◆ ● 128327 128327 Dichtnippel ◆ ● 132516 132516 Düsenverschraubung kompl. ● 132351 132351 Düsenverschraubungshalter...
-
Seite 43: Ersatzteilliste Gm 4700Ac-H
GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG ERSATZTEILLISTE GM 4700AC-H Ersatzteillisten GM 4700AC-H 25 MPa Benennung Bestell-Nr. 2315700 GM 4700AC-H, 25 MPa NPSM1/4“ 9999501 Schraubenfeder Material 9999500 Schraubenfeder Luft 394256 Spannhülse kompl. 394333 Federkappe 25 MPa; 250 bar; 3625 psi ◆... - Seite 44 GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG GM 4700AC-H B_02392 Detail B Montagehilfsmittel Bestell-Nr. Benennung ● 9992831 Loctite 542 ● 9992833 Loctite 638 grün ● 9992590 Loctite 222 ● 9992609 Antifestbrennpaste ✭ ● 394342 Werkzeug Ventilstangendichtung Molykote 9992528 Loctite 270...
- Seite 45 GM 4700AC AUSGABE 05/2011 BESTELLNUMMER DOC2311729 BETRIEBSANLEITUNG Ersatzteillisten GM 4700AC-H 25 MPa Benennung Bestell-Nr. ● 394336 Düsenkörper ◆ ● 128327 Dichtnippel ◆ ● 132516 Düsenverschraubung kompl. ● 132351 Düsenverschraubungshalter ● 394308 Überwurfmutter ● 394337 Düsenmutter ◆ ● 132... Düseneinsatz R (verschiedene Grössen siehe Kapitel 8.1.1)
