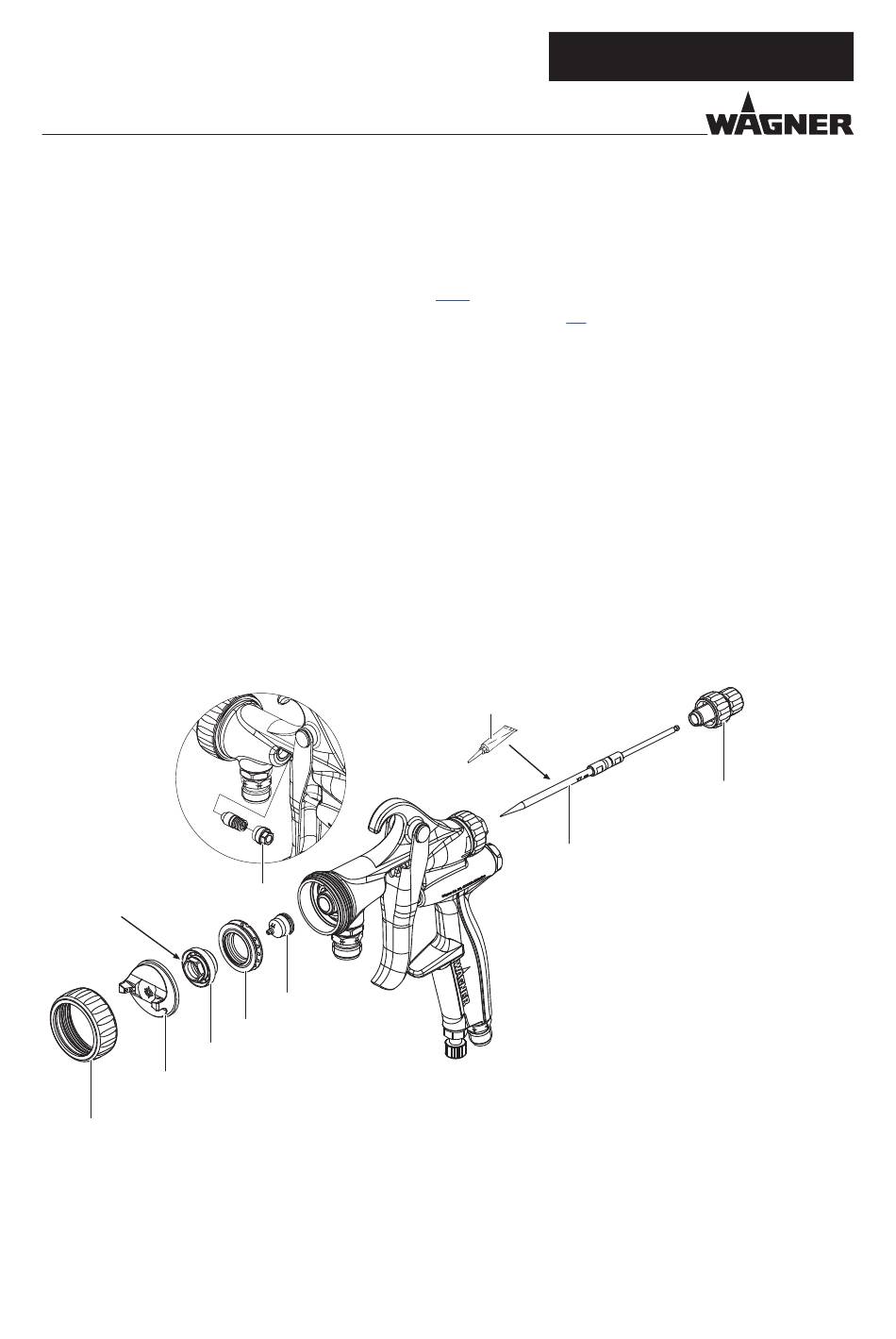

10.9 DÜSE ODER NADEL ERSETZEN
Hinweis: Düse nur bei durchgezogenem Abzug lösen und anziehen.
Demontage:
1. Spritzpistole spülen und reinigen gemäss Kapitel 8.1.3.
2. Materialdruckerzeuger und Spritzpistole druck entlasten gemäss Kapitel 7.4.
3. Nadelhub Regulierung (G) von Hand abschrauben.
4. Nadel (F) vorsichtig nach hinten heraus ziehen (bei Bedarf Spannhülse (H) der
Nadelpackung etwas lösen).
5. Luftkopfmutter (A) und Luftkopf (B) abnehmen.
6. Düsenmutter (C) mit Schraubenschlüssel Schlüsselweite 13 abschrauben, Luftlenkring
(D) und Düse (E) abnehmen.
7. Teile mit Reinigungsmittel behandeln, bis alle Farbenreste aufgelöst sind.
Montage:
1. Düse (E) in Düsenmutter (C) einsetzen und Luftlenkring (D) in Spritzpistole einlegen.
Düsenmutter (C) mit Schraubenschlüssel Schlüsselweite 13 und 12 Nm; 8.85 lbft
anziehen.
2. Luftkopf (B) einsetzen und mit Luftkopfmutter (A) von Hand festziehen.
3. Nadel (F) mit Vaseline (I) versehen. Spannhülse (H) der Nadelpackung lösen und
Nadel (F) vorsichtig einführen.
4. Nadelhub Regulierung (G) von Hand aufschrauben und Spannhülse (H) wieder fest
anziehen.
12 Nm; 8.85 lbft
C
B
A
BESTELLNUMMER DOC2397373
H
E
D
B_07062
TOPFINISH GM 1030P
I
F
G
