AUSGABE 02/2019
BETRIEBSANLEITUNG
7.5
DÜSE REINIGEN UND DÜSENVERSTOPFUNG BESEITIGEN
HINWEIS
Defekte Airspray-Düse!
Düse bei Undichtigkeit wechseln.
Airspray-Düse nicht mit scharfkantigen Gegenständen behandeln.
Hinweis: Die Airspray Düse und die Nadel werden in der Regel immer gleichzeitig
gewechselt! Siehe hierzu auch Kapitel
Abzug lösen und anziehen.
1. Druckentlastung an Spritzpistole und
Materialdruckerzeuger vornehmen.

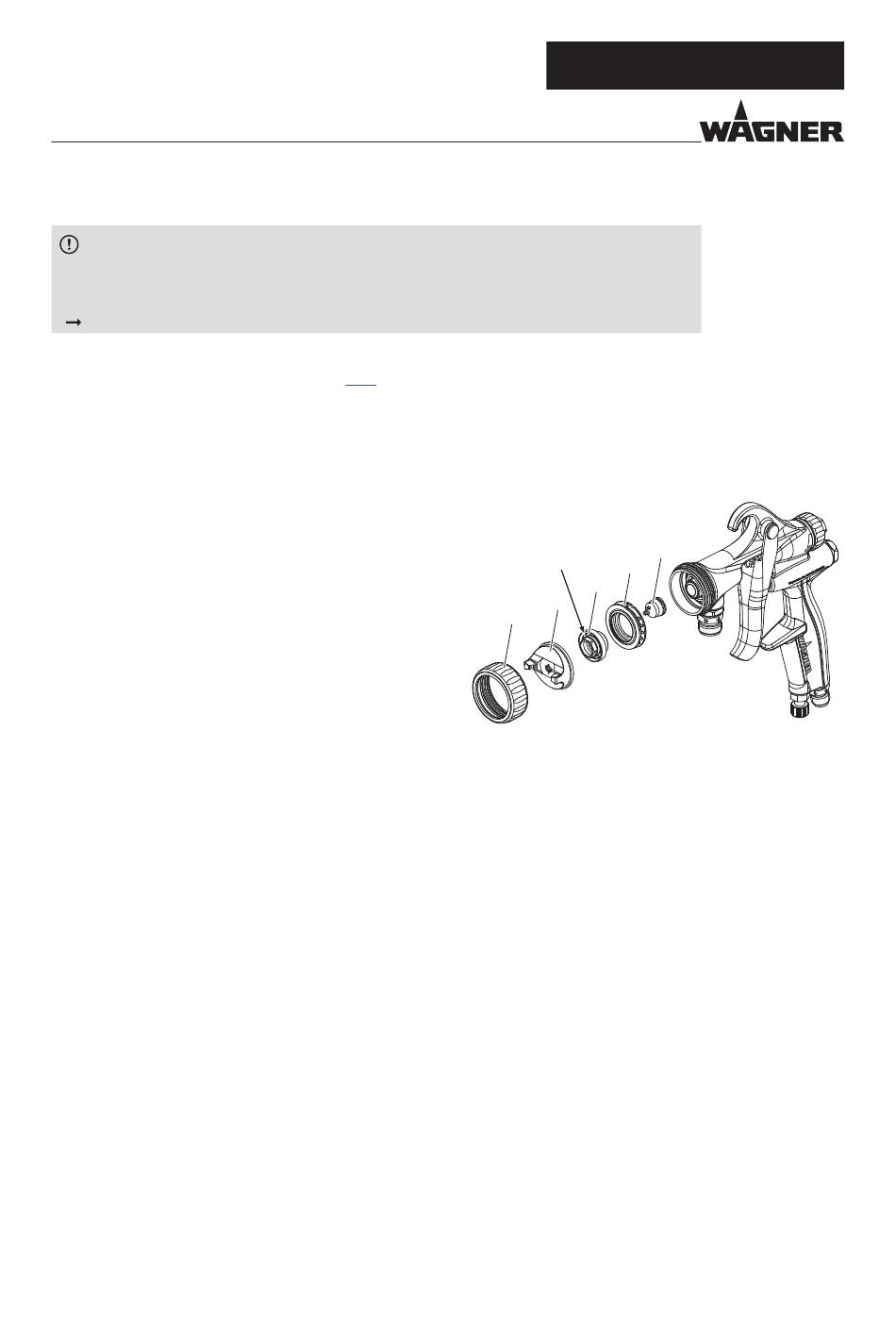

2. Luftkopfmutter (A) abschrauben.
3. Luftkopf (B) abnehmen.
4. Düsenmutter (C) mit Schraubenschlüssel
Schlüsselweite 13 abschrauben, Luftlenkring (D) und
Airspray Düse (E) abnehmen.
5. Düsenmutter (C) und Airspray Düse (E) mit
Reinigungsmittel behandeln, bis alle Farbenreste
aufgelöst sind (bei hartnäckiger Verschmutzung
längere Zeit im Reinigungsmittel liegen lassen).
6. Airspray Düse (E) in Düsenmutter (C) einsetzen.
Luftlenkring (D) in Spritzpistole einsetzen
und Düsenmutter (C) mit Schraubenschlüssel
Schlüsselweite 13 auf Spritzpistole montieren und
mit 12 Nm; 8.85 lbft festziehen.
7. Luftkopf (B) auf die Düsenmutter (C) aufsetzen.
8. Luftkopfmutter (A) aufschrauben und von Hand
festziehen.
BESTELLNUMMER DOC2397373
10.9
Reparatur. Düse nur bei durchgezogenem
TOPFINISH GM 1030P
E
12 Nm; 8.85 lbft
D
C
B
A
B_06971
28
