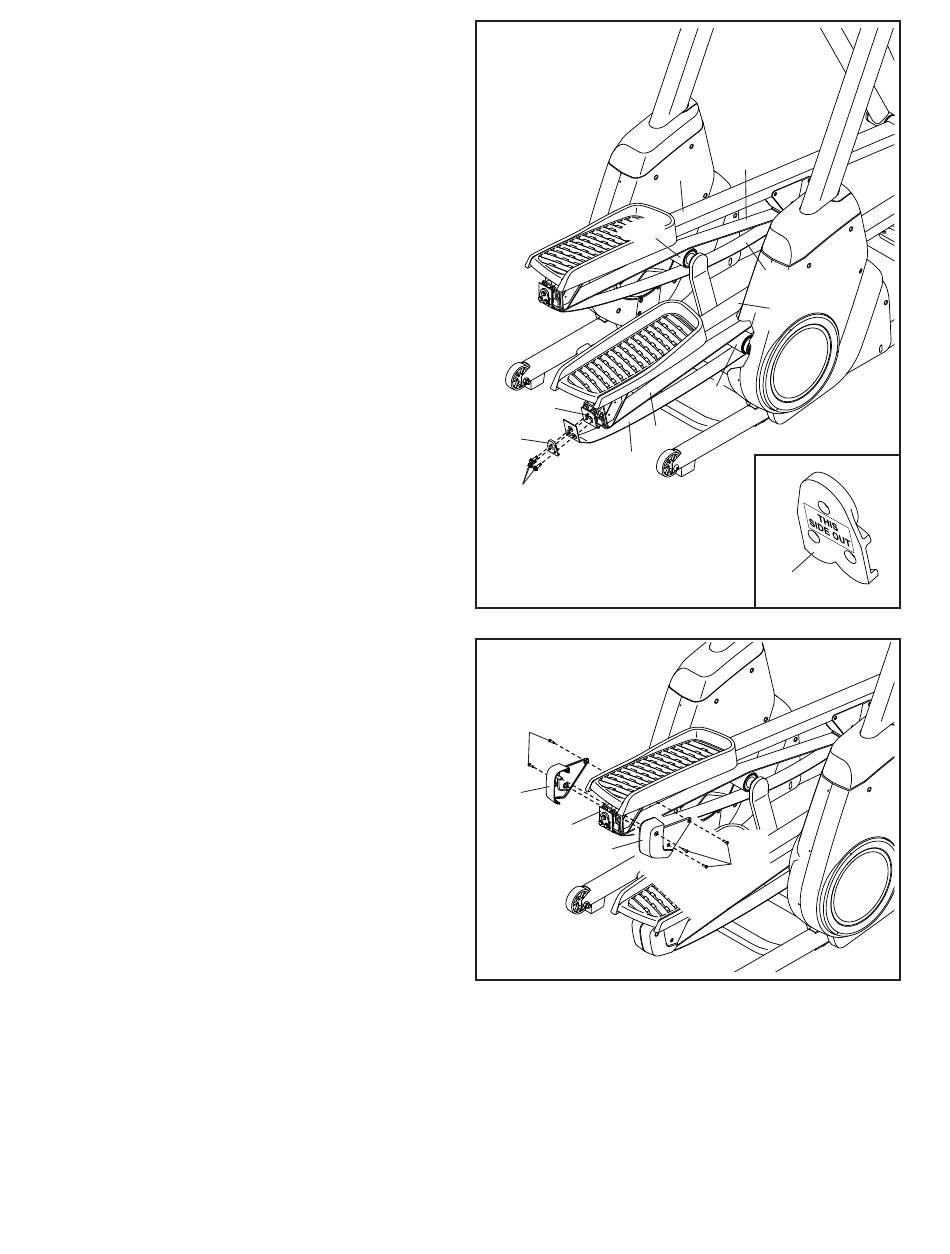

6. Identifizieren Sie den Gurt (21) am rechten
Pedalarm (15). Führen Sie den Gurt unter die
Laufrolle (89). Achten Sie darauf, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Gleitriemen
(19) am rechten Pedalarm (15) oben auf der
Laufrolle (89) ruht und dass der Gurt (21)
unter der Laufrolle positioniert ist.
Tipp: Es ist möglicherweise hilfreich, wenn
eine zweite Person den rechten Pedalarm (15)
nach unten drückt, während Sie die folgende
Aktion durchführen.
Vergewissern Sie sich, dass Sie die Gurt-
klemme (23) so ausrichten, wie im Nebenbild
abgebildet. Befestigen Sie den Gurt (21) mit
drei M6 x 20mm Schrauben (118) und einer
Gurtklemme an der Gurthalterung (22), die sich
am rechten Pedalarm (15) befindet. Drehen Sie
anfangs alle Schrauben lose ein, dann ziehen
Sie diese fest.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (14).
7. Identifizieren Sie die linke und rechte hintere
Riemenabdeckung (24, 25) und befestigen Sie
diese dann mit fünf M4 x 16mm Schrauben (143)
am linken Pedalarm (14). Drehen Sie anfangs
alle Schrauben lose ein, dann ziehen Sie
diese fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
6
89
22
19
23
21
118
7
143
24
14
25
9
19
14
21
15
89
23
143
