Uponor Smatrix Base T-145
Bei Normalbetrieb leuchtet, wenn Heiz- oder Kühlbedarf besteht, eine
diskrete LED am Raumfühler ca. 60 Sekunden lang auf.

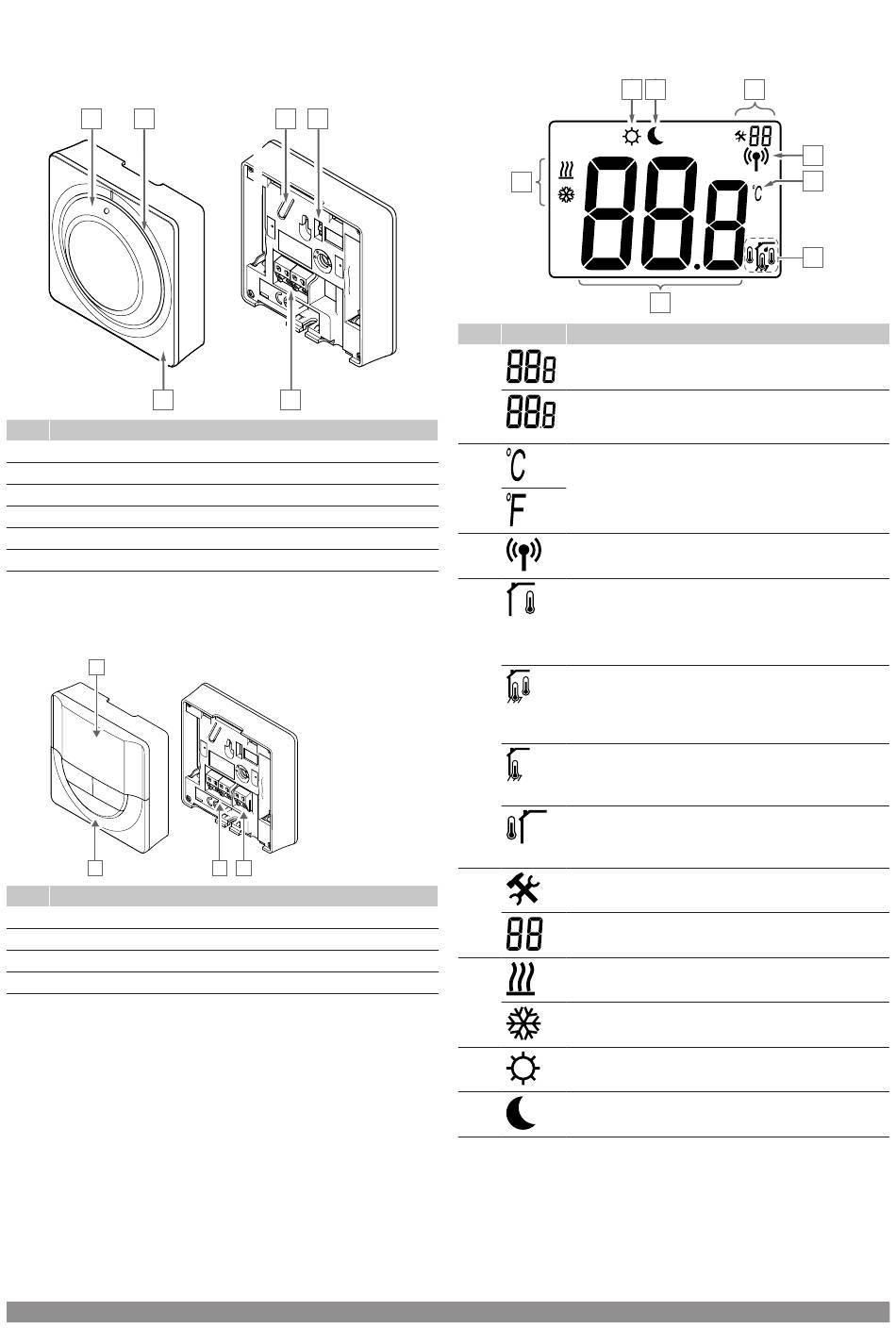

Die folgende Abbildung zeigt die Komponenten des Raumfühlers.
A C
B
Pos. Kurztext
A Stellrad für den Raumtemperatur-Sollwert
B LED für Heiz-/Kühlbedarf
C Stellradanleitung löschen
D Taste für Zuordnung
E Schaltuhr-Schalter deaktivieren
F Klemme für Übertragungskabel
Uponor Smatrix Base T-146
Die folgende Abbildung zeigt die Komponenten des Raumfühlers.
A
B
Pos. Kurztext
A Anzeige
B Tasten
C Anschluss für externen Fühler (nicht polarisiert)
D Klemme für Übertragungskabel
D E
F
D C
CD0000146

Display-Aufbau

Die Abbildung zeigt alle Symbole und Zeichen, die auf dem Display
angezeigt werden können:
F
Pos. Symbol Kurztext
A Mitteilungsfeld mit drei alphanumerischen Zeichen
Die Temperatur wird mit den Zeichen + oder -, zwei
CD0000145
digitalen Stellen, einem Dezimalpunkt und einer
Dezimalstelle (0 oder 5) angezeigt.
B Temperatureinheit, wird angezeigt, wenn die
Zeichengruppe A eine Temperatur anzeigt
C Verbindungsanzeige
D Innentemperaturanzeige
Fernfühler, Temperaturanzeige (RS-Modus)
Der Text Err sowie ein blinkendes Fühlersymbol
zeigen an, dass der Fühler defekt ist
Innentemperatur mit Bodentemperatur-
Begrenzungsanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Bodentemperaturanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Außentemperaturanzeige
Der Text Err sowie ein blinkendes Außenfühlersymbol
zeigen an, dass der Fühler defekt ist
E Einstellungen-Menü
Einstellungen-Menü, Nummer
F Heizbedarf
Kühlbedarf
G Normal-Modus
H ECO-Betrieb
Uponor Smatrix Base Pulse
G H E
A
| Montage- und Bedienungsanleitung
C
B
D
CD0000148
