Allgemeiner Systemalarm (erfordert
Kommunikationsmodul)
GPI
HINWEIS!
In Systemen, bei denen ein Kommunikationsmodul
installiert ist, wird die Funktion des GPI während der
Erstkonfiguration in den Installateureinst. oder im Menü
Systemeinstellungen eingerichtet.
1. Stellen Sie sicher, dass die Stromversorgung zum Regelmodul
und der Einheit, von der ein Alarmsignal empfangen werden soll,
unterbrochen ist.
2. Ziehen Sie das Kabel über die Kabelführung von der/zur
anderen Einheit.
3. Schließen Sie das Kabel an den Stecker des Regelmoduls mit
der Kennzeichnung GPI an.

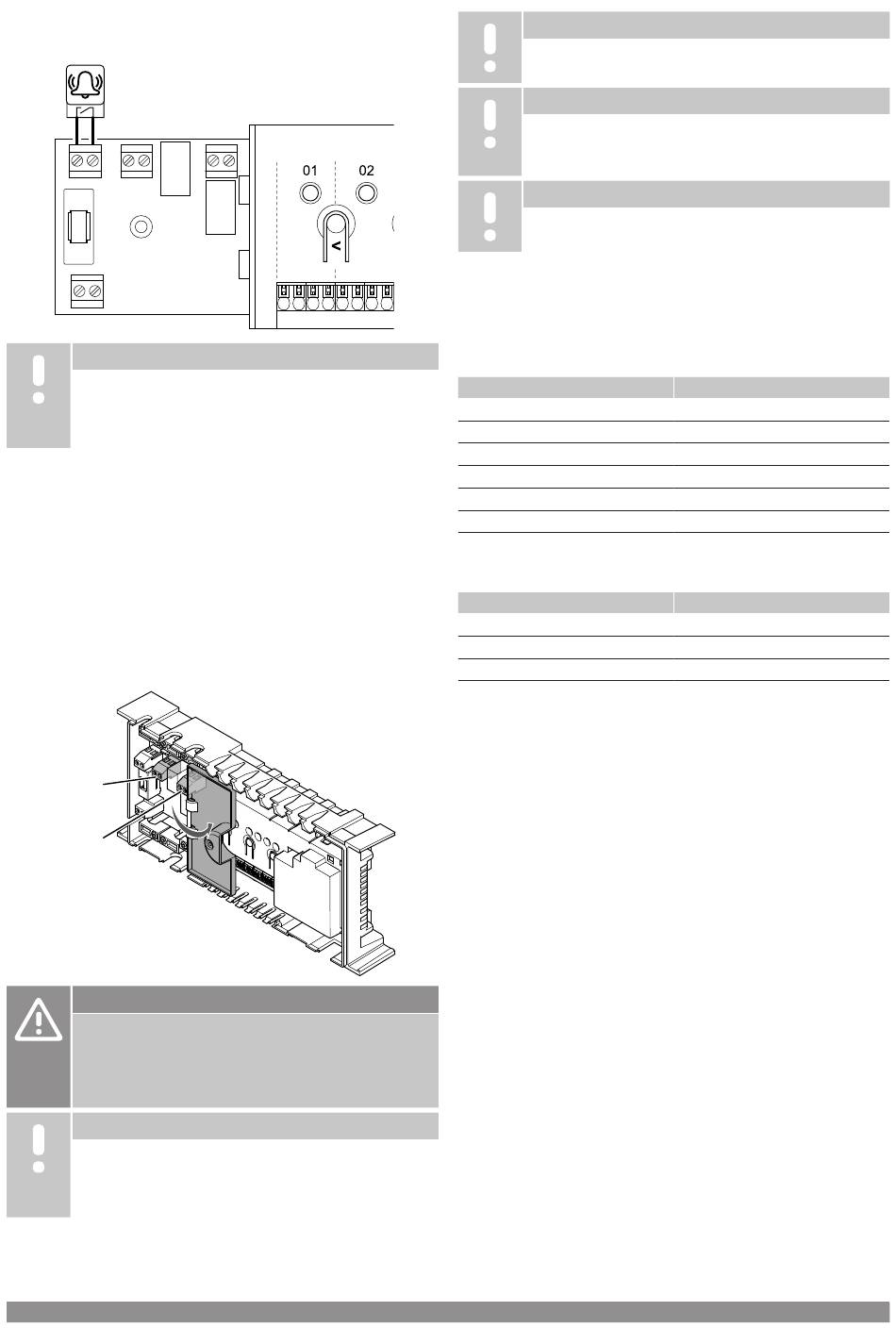

5.10 Verbinden des Ausgangs mit
den Regelmodul-Relais
Relay 1
(PUMP)
Relay 2
(BOILER)
Achtung!
Das Ändern des Status des Pumpenmanagements und/
oder von "Kühlfunktion erlaubt" (in der Uponor Smatrix-
App, erfordert ein Kommunikationsmodul) setzt alle
Relais auf Nicht konfiguriert. Sie müssen dann erneut
konfiguriert werden.
HINWEIS!
In Systemen mit mehreren Regelmodulen (Konfiguration
als Master-/Neben-Regelmodul) sind alle Relais
anfänglich auf Nicht konfiguriert gesetzt. Sie müssen
während der Installation konfiguriert werden.
32 | Uponor Smatrix Base Pulse
WD0000002
CD0000008
| Montage- und Bedienungsanleitung
HINWEIS!
Das Regelmodul kann den Ausgang nicht mit Strom
versorgen.
HINWEIS!
Das Regelmodul steuert den Ausgang über einen
Anschluss an der Klemmleiste (potenzialfreier Kontakt)
an. Wenn das Relais schließt, ist die Funktion aktiviert.
HINWEIS!
Die Stromkreise des Ausgangs müssen durch einen
Überlastschalter mit maximal 8 A geschützt werden.
Das Regelmodul verfügt über zwei Relais, die unabhängig
voneinander betrieben werden können.
Die Relais des Master-Regelmoduls können auf eine der folgenden
Kombinationen eingestellt werden. Ein Kommunikationsmodul ist
erforderlich, um die Relaiskonfiguration gegenüber den
Standardwerten zu ändern.
Relais 1 (PUMPE)
1)
Umwälzpumpe (Standard)
Umwälzpumpe 1)
Umwälzpumpe 1)
Kältekompressor 1)3)
1)
Umwälzpumpe
Nicht konfiguriert
Die Relais des Neben-Regelmoduls können auf eine der folgenden
Kombinationen eingestellt werden. Für die Konfiguration ist ein
Kommunikationsmodul erforderlich.
Relais 1 (PUMPE)
Umwälzpumpe 2)
2)
Umwälzpumpe
Nicht konfiguriert
1) Diese Funktion ist nur verfügbar, wenn das Pumpenmanagement auf Einzeln
oder Gemeinsam eingestellt ist.
2) Diese Funktion ist nur verfügbar, wenn das Pumpenmanagement auf Einzeln
eingestellt ist. Andernfalls wird in der Uponor Smatrix Pulse App "Frei" angezeigt.
3) Funktion nur verfügbar, wenn Kühlung aktiviert ist.
4) Diese Funktion ist nur verfügbar, wenn die Kühlung aktiviert ist. Andernfalls
wird in der Uponor Smatrix Pulse App "Frei" angezeigt.
5) Diese Funktion ist nur bei Überwachung der relativen Luftfeuchtigkeit
verfügbar (bei Kühlung, keine Ventilatorkonvektoren).
6) Diese Funktion wird auch beim Anschließen eines Lüftungsgeräts verwendet.
Relais 2 (KESSEL)
Kessel (Standard)
Heiz-/Kühl-Umschaltung 3)
Entfeuchter 5)
Heizkessel
6)
Normal/ECO
Nicht konfiguriert
Relais 2 (KESSEL)
Heiz-/Kühl-Umschaltung 4)
5)
Entfeuchter
Nicht konfiguriert
